Suyuqlik bilan sovutiladigan 5,015 MVt·soatli model: E7-U.5015

5.015 MVt·soat sig‘imli suyuqlik bilan sovutiladigan energiyani saqlash konteynerini (Model E7-U.5015) to‘g‘ridan-to‘g‘ri Xitoydan buyurtma qiling. Yevropa va butun dunyo bo‘ylab tez va xavfsiz yetkazib berish.

Applicated Reference

Wind power Station

PV Power Station

Generator Factory

Island

Large-scale
Industrial User

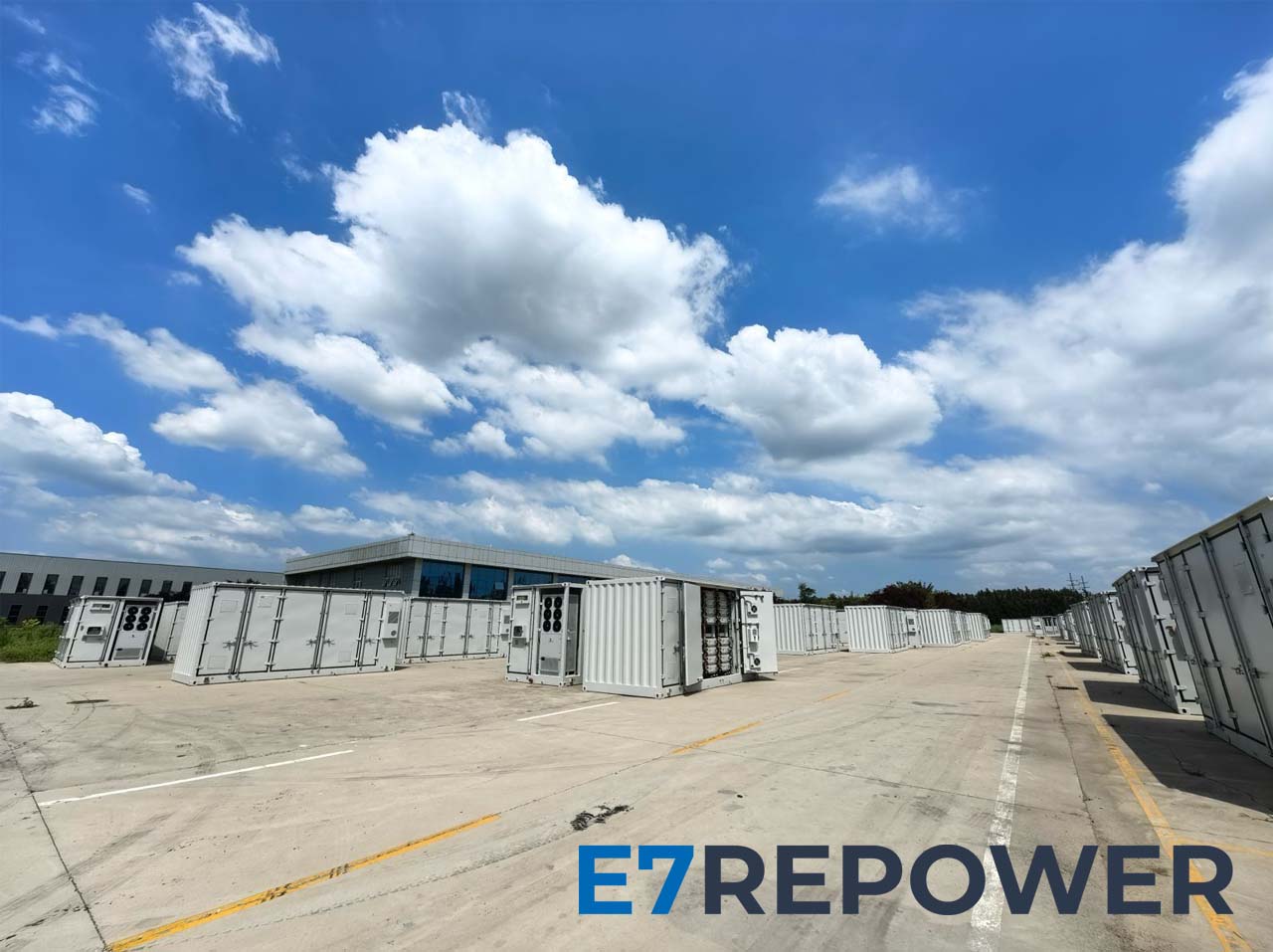

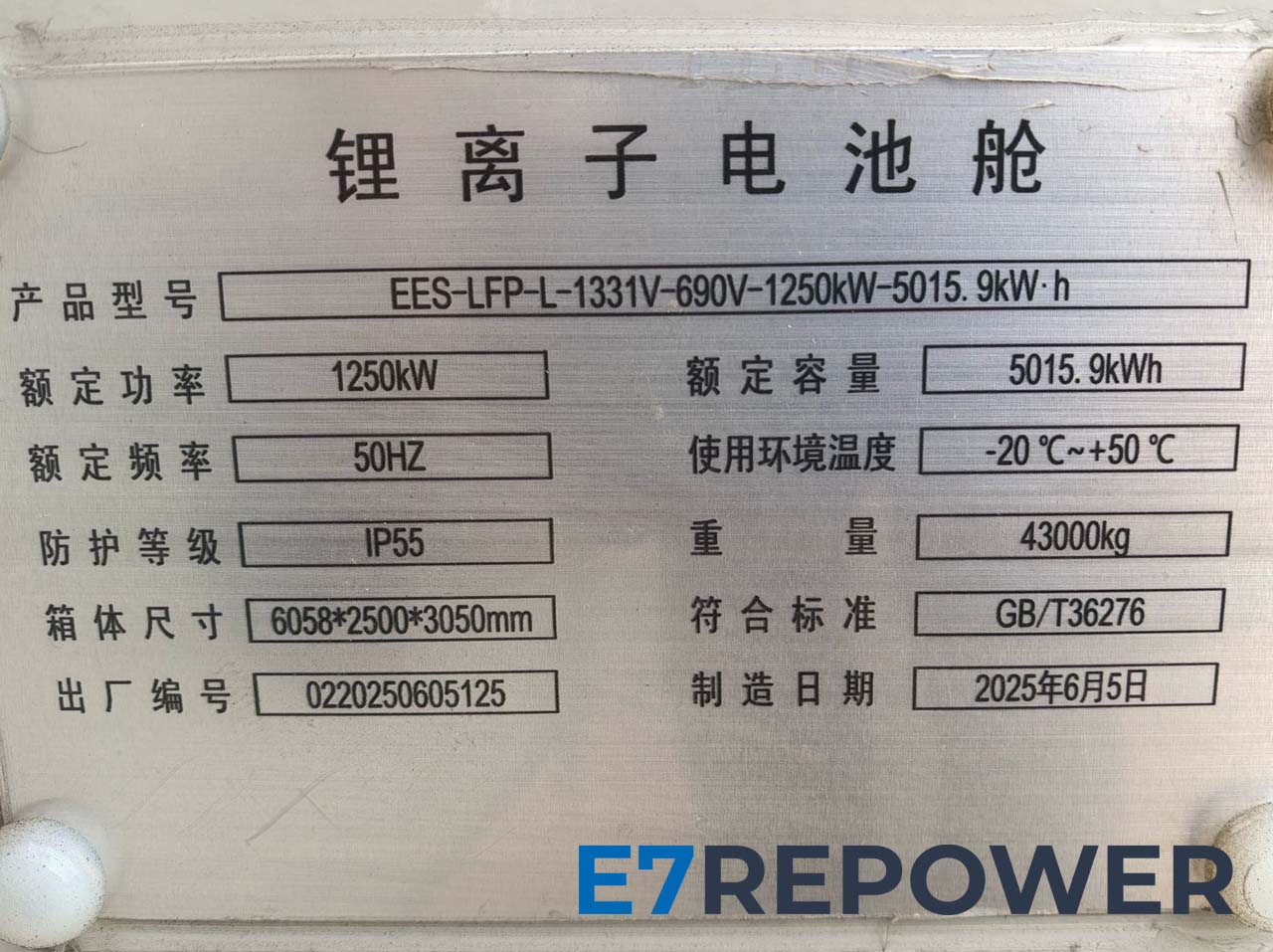

5.015 MVt·soat Suyuqlik bilan sovutiladigan energiyani saqlash konteyneri — Texnik spetsifikatsiya

Model: E7-U.5015

Raqam	Nom	Spetsifikatsiya	Izohlar
1	Nominal energiya	5015.9616 kVt·soat
2	Nominal kuchlanish	1331.2 V
3	Ketma-ket/parallel tuzilma	12P416S
4	Ishchi kuchlanish oralig’i	1164.8 ~ 1497.6 V
5	Nominal zaryadlash quvvati	2.5 MVt
6	Nominal zaryadsizlash quvvati	2.5 MVt
7	Ishchi harorat	-30 ~ 55 ℃
8	Kabina og’irligi	≈ 45 t
9	Ishchi muhit namligi	≤ 90% RH	Kondensatsiyasiz
10	Saqlash harorati	-20 ~ 45 ℃	1 oy ichida
11	Saqlash harorati	0 ~ 35 ℃	1 yil ichida
12	Yig’ma kabina o’lchami	U6058 × K2435 × B2896 mm
13	Ishchi balandlik	≤ 2000 m	>2000 m da quvvat pasayishi
14	Batareya klasterlari soni	12 ta klaster	12 klaster × 1 to’plam
15	Himoya darajasi	IP54
16	Yong’in o’chirish rejimi	PERFLUORO (2-METHYL-3-PENTANONE)
17	Shovqin	≤ 80 dB	Qurilmadan 1 m masofada
18	Korroziyaga qarshi daraja	C4	ISO12944
19	Yordamchi quvvat manbai quvvati	≤ 80 kVt	Yoritish, boshqaruv, monit. bilan
20	Kutish rejimidagi yo’qotish	≤ 3%
21	Sovutish rejimi	Suyuqlik bilan sovutish

Batareya katagi (uyachasi) parametrlari

№	Parametrlar	Spetsifikatsiya
1	Batareya katod materiali	LiFePO4
2	Katak sig’imi	314 Ah
3	Nominal kuchlanish	3.2 V
4	Ishchi kuchlanish oralig’i	2.5 ~ 3.65 V
5	Ishlash harorati (zaryadlash)	0 ~ 55 ℃
6	Ishlash harorati (zaryadsizlash)	-30 ~ 55 ℃

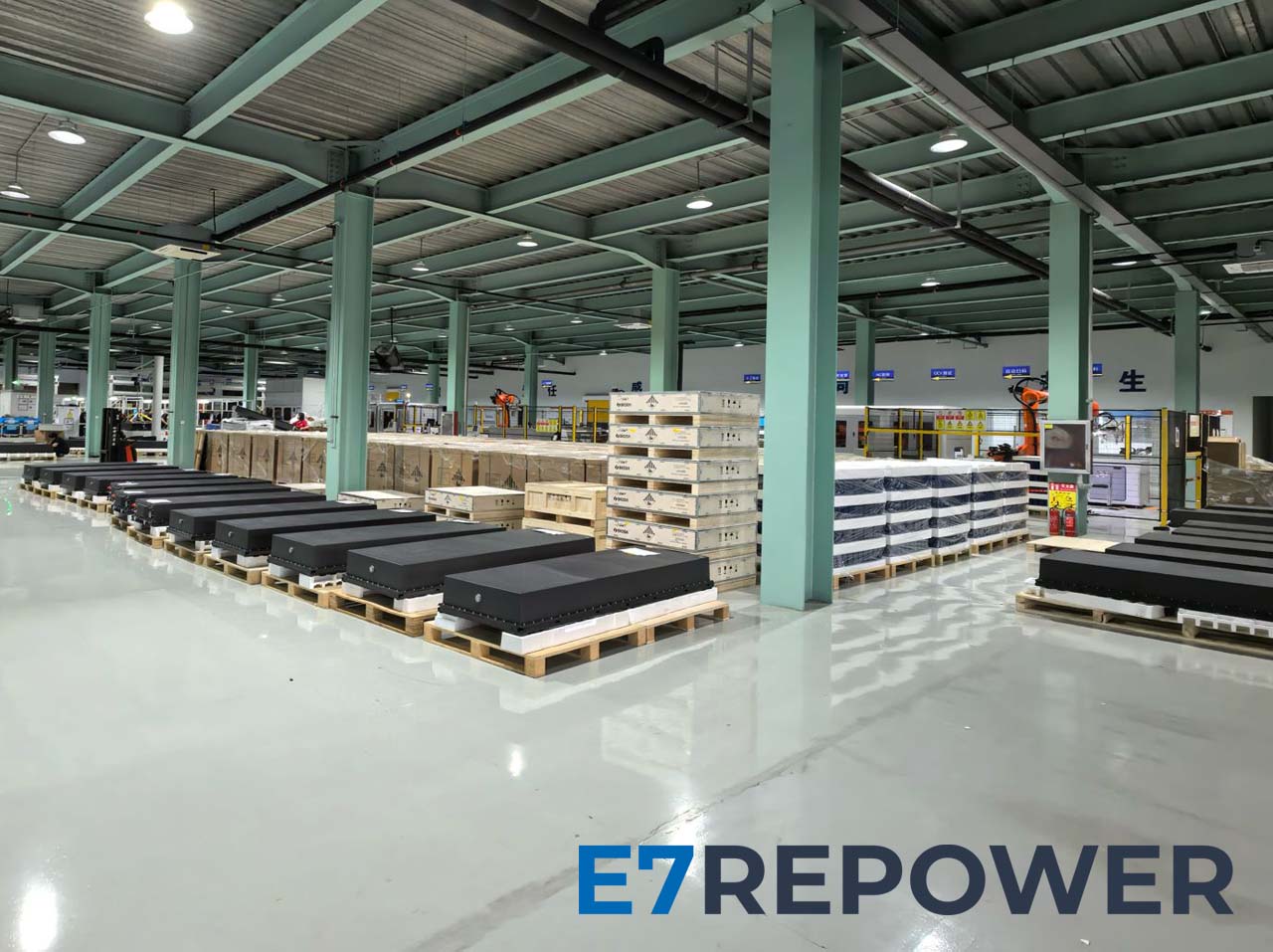

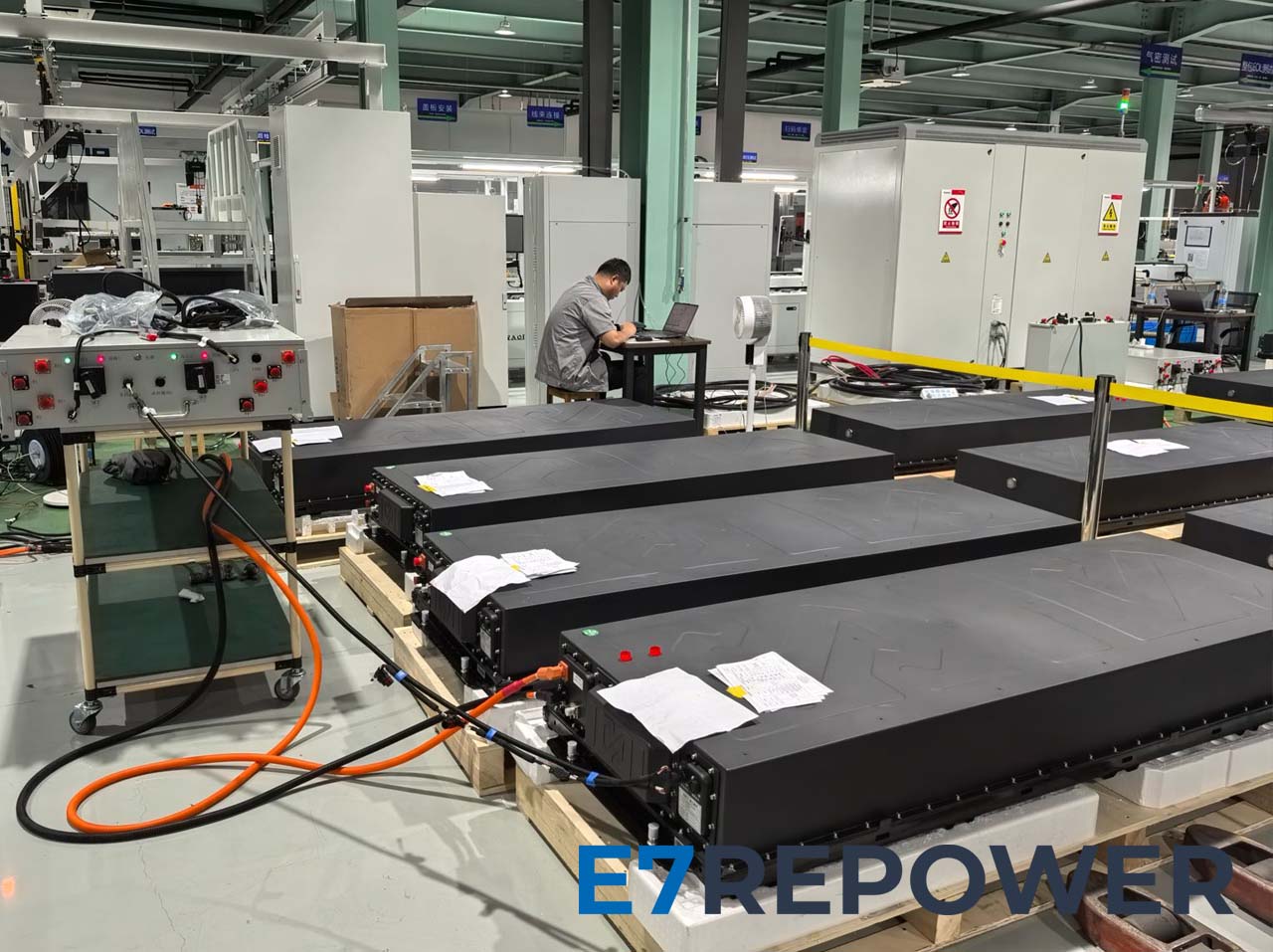

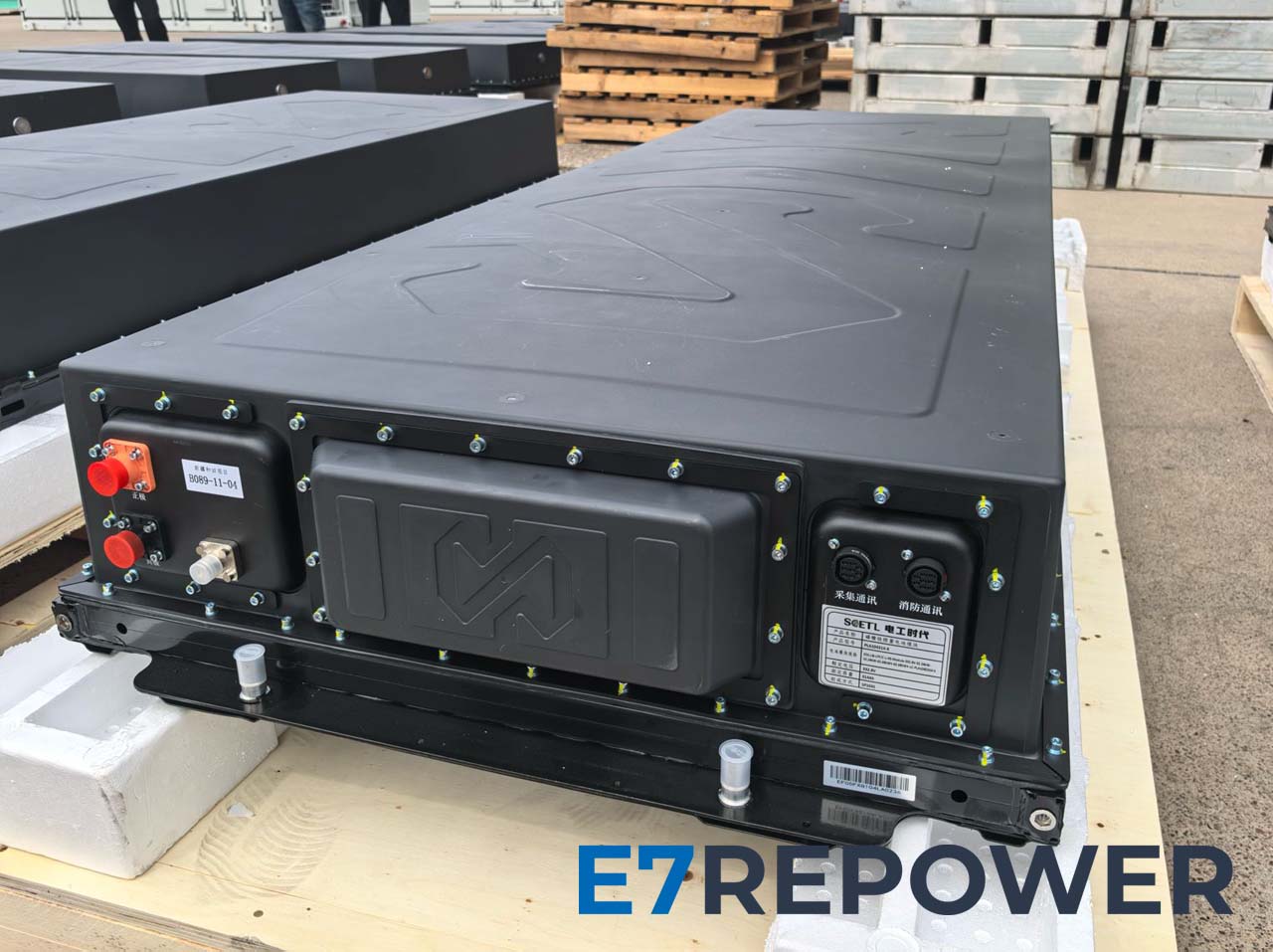

Batareya paketi parametrlari

№	Nom	Spetsifikatsiya
1	Katak turi	LFP
2	Zaryadlash tezligi	≤ 0.5C
3	Zaryadsizlash tezligi	≤ 0.5C
4	Tarkib rejimi	1P104S
5	Nominal sig’im	314 Ah
6	Nominal energiya	104.499 kVt·soat
7	Nominal kuchlanish	332.8 V
8	Ishchi kuchlanish oralig’i	260 ~ 379.6 V
9	Maksimal ishchi harorat oralig’i	Zaryad: 0~55 ℃ / Zaryadsiz: -30~55 ℃
10	Optimal ishchi harorat	Zaryad: 25 ℃ ±2 / Zaryadsiz: 25 ℃ ±2
11	Tashish va saqlash harorati	1 oy ichida: -20~45 ℃ / 6 oy ichida: -20~25 ℃
14	Izolyatsiya samaradorligi	≥500 MΩ @ 2500 VDC
15	Kuchlanishga chidamlilik	Oqish toki ≤1 mA @4500 VDC, uchqun/buzilishsiz
16	IP darajasi	IP65
17	Atrof-muhit namligi	< 90% RH (kondensatsiyasiz)
18	Sovutish rejimi	Suyuqlik bilan sovutiladigan
19	Og’irligi	≈ 690 kg
20	O’lchamlari (K × CH × B)	790 × 2200 × 245 mm

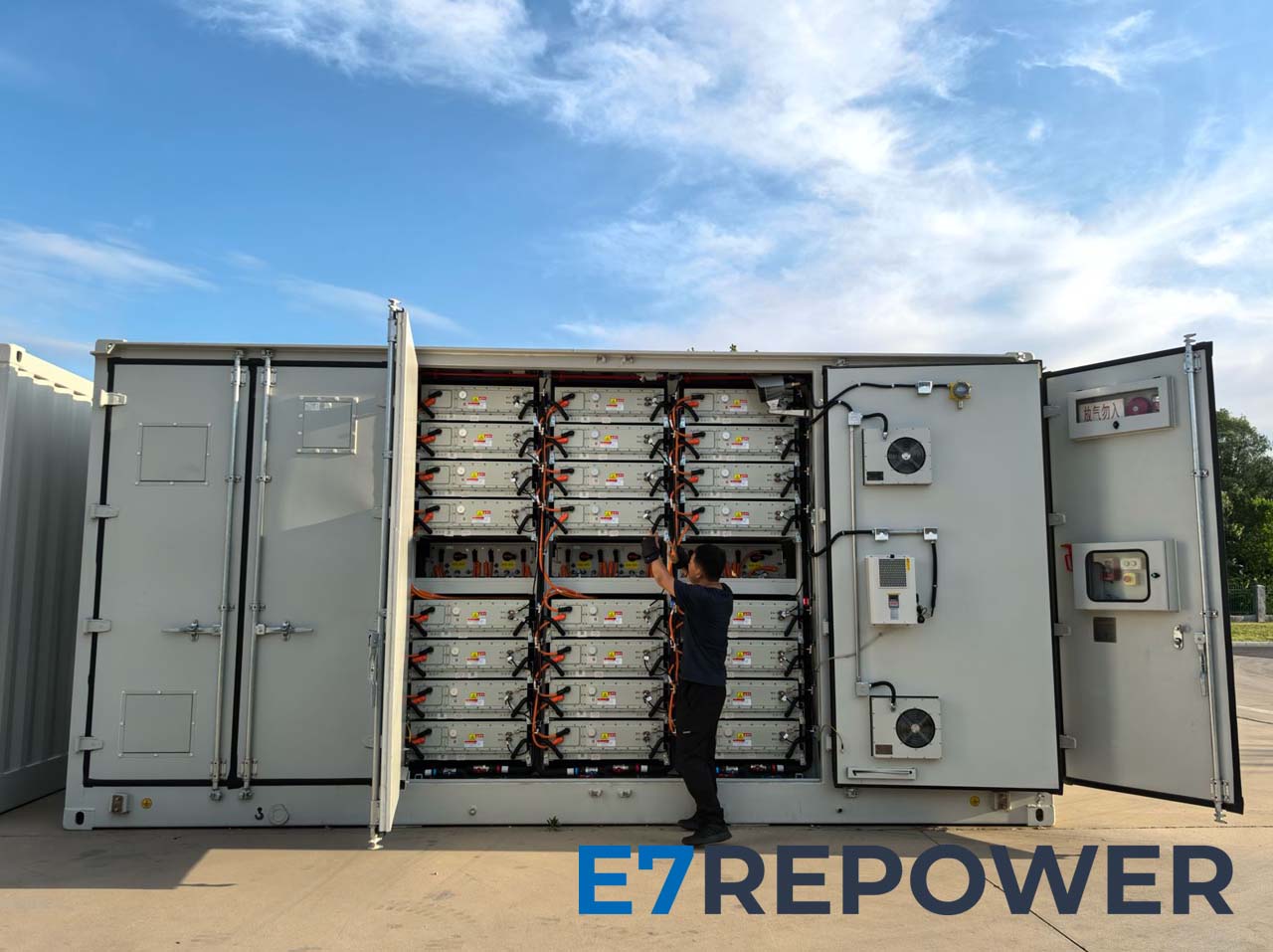

Energiyani saqlash tizimiga kirish

Energiyani saqlash tizimi 5.015 MVt·soat sifatida konfiguratsiya qilingan va
konteynerga integratsiyalashgan dizaynni qabul qiladi. U turli xil dastur
ssenariylari uchun mos keladi, jumladan, keng ko’lamli energiyani saqlash elektr stantsiyalari,
cho’qqi yuklamalarni qirqish va vodiylarni to’ldirish, shuningdek, chastotani tartibga solish.

Batareya quvvati 5.015 MVt·soat. Batareya kabel orqali yuqori kuchlanishli
kommutator qutisiga, so’ngra konteyner ichidagi birlashtiruvchi shkafga ulanadi.

Batareya boshqaruv tizimi (BMS)

Energiyani saqlash tizimi keng qamrovli BMS bilan jihozlangan bo’lib, u
uch darajali dasturiy himoyaga (modul darajasi, batareya klasteri darajasi va batareya to’plami darajasi) ega
uch darajali boshqaruv arxitekturasini qabul qiladi. U xavfsiz va barqaror ishlashni
ta’minlash uchun batareya tizimini to’liq nazorat qilish, boshqarish va himoya qilishni ta’minlaydi.

Issiqlik boshqaruv tizimi

Butun issiqlik boshqaruv tizimi batareya haroratini nazorat qilish uchun
suyuqlik bilan sovutishdan foydalanadi. Integratsiyalashgan suyuqlik sovutish bloki va
yaxshi ishlab chiqilgan quvurlar batareya yadrosi haroratini samarali saqlaydi, shuning uchun ESS optimal
diapazonda ishlaydi, xizmat muddatini uzaytiradi hamda xavfsizlik va ishonchlilikni oshiradi.

1-5-jadval — Suyuqlik sovutish blokining texnik parametrlari

Nom	Spetsifikatsiya
Sovutish quvvati	~60 kVt
Isitish quvvati	~24 kVt
Ishchi harorat	-30 ~ +55 ℃
Yuqori kuchlanishli quvvat manbai	380 VAC ± 10%
Sovutgich (Refrigerant)	R410A
Elektr himoya sinfi	IP55
O’rnatish usuli	Polga o’rnatish
Aloqa rejimi	RS485

Yong’in o’chirish tizimi

Batareya elektr shkafi perftorogeksanon (PERFLUORO-2-METHYL-3-PENTANONE)
o’chirish moslamasidan iborat yong’inga qarshi uskunalar bilan jihozlangan.
Batareya paketlari yong’in to’siqlari bilan ajratilgan va kabina tashqarisida signalizatsiya o’rnatilgan.

1-6-jadval — Yong’indan himoya qilish tizimining texnik parametrlari

Nom	Spetsifikatsiya
Ishchi harorat	-30 ~ +70 ℃
Yong’inni aniqlash rejimi	Kompozit detektor
Yong’inni o’chirish rejimi	To’liq avtomatik
O’chirish agenti	Perftorogeksanon (PERFLUORO-2-METHYL-3-PENTANONE)
Bo’shatish vaqti	≤ 14 s

Ehtiyot choralari

Xavfsizlik choralari

Faqat professional elektr xodimlari yoki o’qitilgan va malakali texniklar tomonidan ishlatilishi kerak.
O’rnatish vaqtida yuqori kuchlanishli quvvat kaliti o’chirilganligiga ishonch hosil qiling.
O’rnatishdan oldin barcha materiallarni tekshiring; agar narsalar etishmayotgan yoki shikastlangan bo’lsa, o’rnatmang.
Izolyatsiya qilingan qo’lqoplarni kiying; ishlatishdan oldin metall asboblarni izolyatsiya lentasi bilan o’rang.
Hech qachon batareya paketining musbat va manfiy terminallariga bir vaqtning o’zida tegmang.
Mutaxassis bo’lmaganlar modul korpuslarini qismlarga ajratmasliklari yoki ichki PCB platalariga tegmasliklari kerak.
Ushbu tizimni ishlab chiqaruvchining ruxsatisiz o’zgartirmang yoki boshqa loyihalarda ishlatmang.

Xavfsiz foydalanish qo’llanmasi

Batareya tizimi uchun xavfsiz va ishonchli ishlash muhitini ta’minlash choralarini ko’ring.
Nominal quvvatdan oshirmang. Tizimni olov, issiqlik manbalari va suvdan uzoqroq tuting.
Agar batareya oqib ketsa yoki hid chiqarsa, darhol foydalanishni to’xtating va mas’ul xodimlarni xabardor qiling.
Har olti oyda 0.5C da to’liq zaryadlash/zaryadsizlash sinovini o’tkazing va batafsil yozuvlarni saqlang.
Uzoq muddatli saqlashdan so’ng, bo’shashgan ulanishlar, kondensatsiya, korroziya yoki mog’or tufayli muammolarni oldini olish uchun ishlatishdan oldin xavfsizlik tekshiruvini o’tkazing.

Mas’uliyat bayonoti

Ushbu spetsifikatsiya faqat ma’lumot uchundir. Bu erda qayd etilmagan masalalar bo’yicha kompaniyamiz bilan maslahatlashing.
Ushbu spetsifikatsiya yangilanganda, qo’shimcha ogohlantirish berilmaydi. Yetkazib berishdagi yakuniy tizim parametrlari
imzolangan texnik shartnomaga bo’ysunadi.

Asosiy xususiyatlar

Yuqori xavfsizlik

Yuqori termal barqarorlikka ega xavfsiz LFP kataklari.
Tashqi makonda foydalanish imkonini beruvchi IP54 himoya sinfi.
20 yillik ishonchlilikni ta’minlaydigan C4 korroziyaga qarshi sinf.
Mustaqil yong’in o’chirish tizimlari bilan ehtiyotkorlikka yo’naltirilgan yong’indan himoya qilish strategiyasi.

Chidamlilik

«Hammasi birda» (All-in-one) yuqori samarali suyuqlik sovutish tizimi.
Konteyner ichidagi harorat farqi 5 °C dan kam.

Yuqori integratsiya

1500 V modulli tizim dizayni.
Elektr tizimi osonroq xizmat ko’rsatish uchun batareya bo’limidan ajratilgan.
Er maydonidan foydalanishni 35% gacha tejaydigan yuqori integratsiyalashgan modulli dizayn.
O’rnatish xarajatlarini va ishga tushirish vaqtini sezilarli darajada kamaytiradigan yig’ma kabinalar.
