Vysoká bezpečnost
- Bezpečné LFP články s vysokou tepelnou stabilitou.
- Stupeň krytí IP54 umožňuje venkovní aplikace.
- Antikorozní třída C4 zajišťuje spolehlivost po dobu 20 let.
- Preventivní strategie požární ochrany s nezávislými hasicími systémy.
Kapalinem chlazený 5,015 MWh Model: E7-U.5015

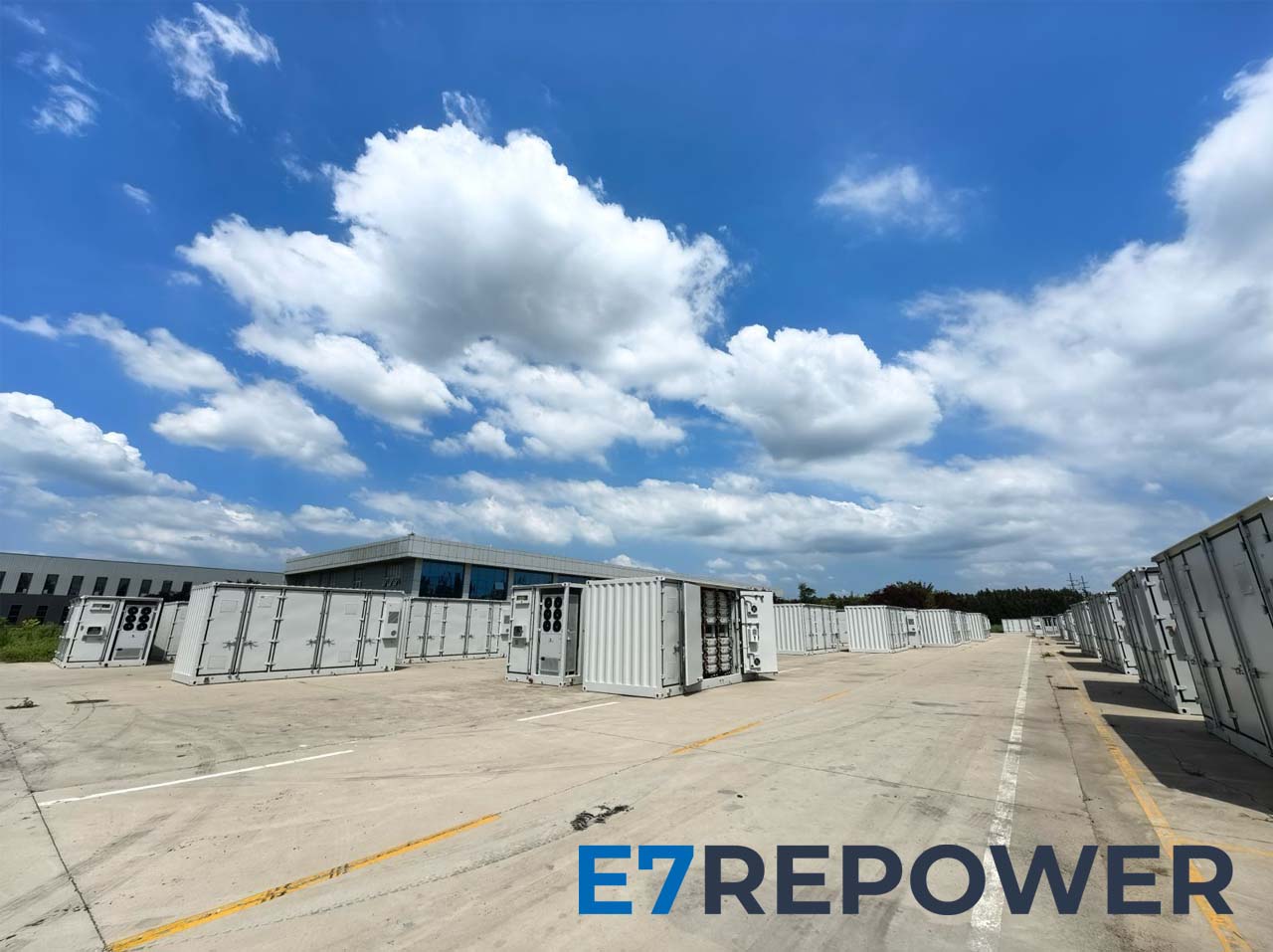

Referenční použití
Větrná elektrárna
Fotovoltaická elektrárna
Továrna s generátory
Ostrov
Velký průmyslový
uživatel

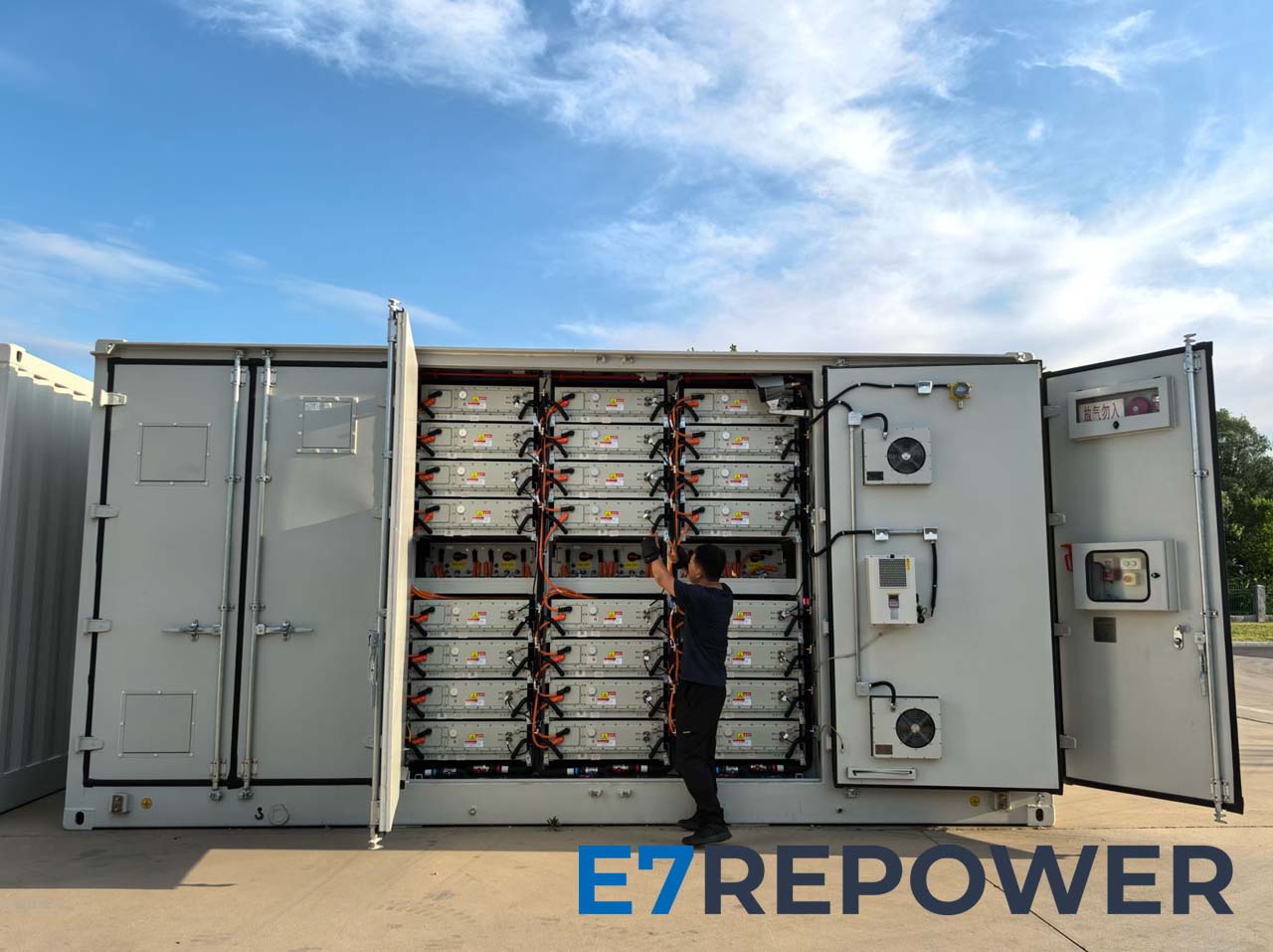

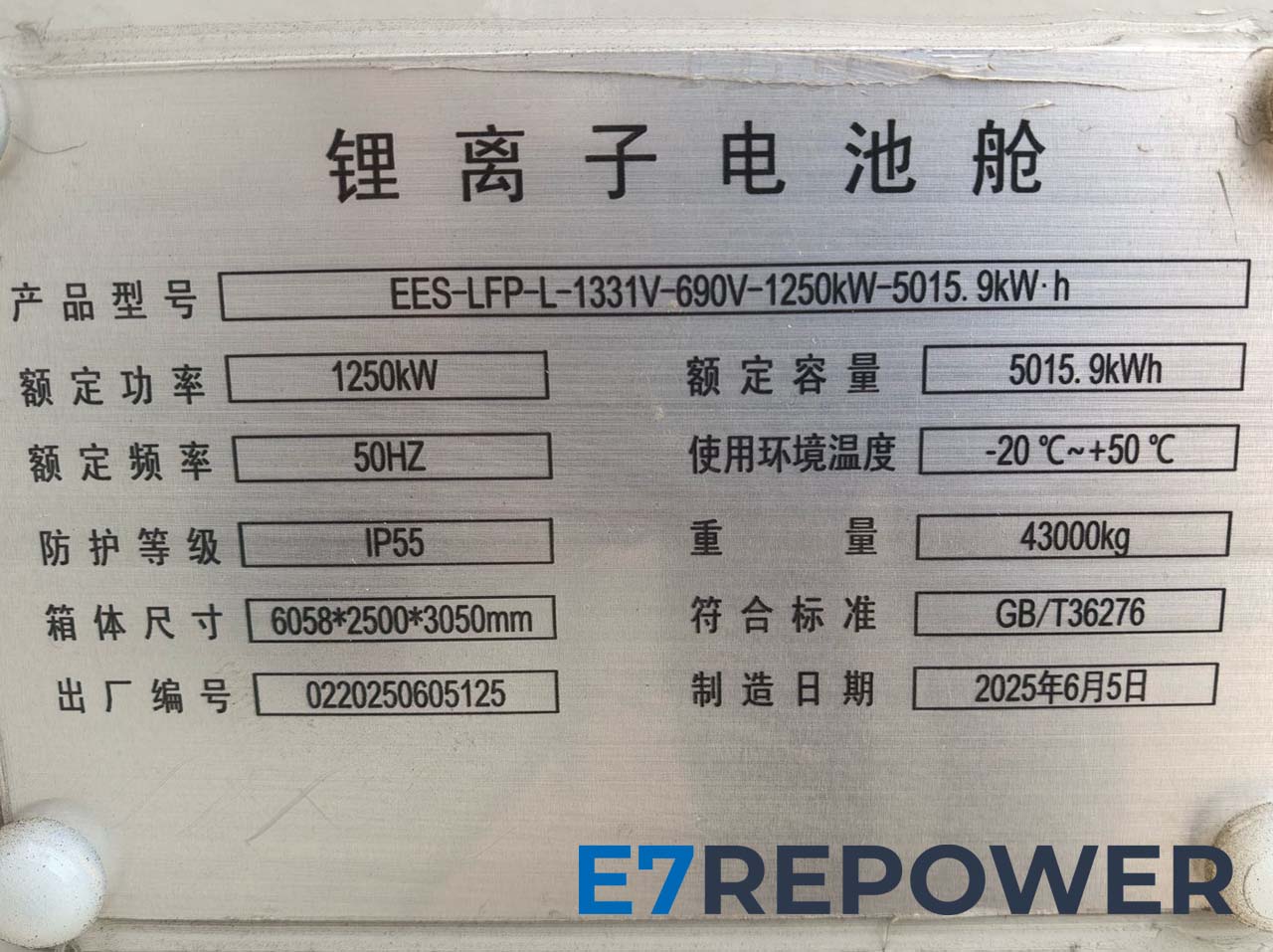

5,015 MWh kapalinou chlazený kontejner pro ukládání energie — Technická specifikace
Model: E7-U.5015
| Číslo | Položka | Specifikace | Poznámky |
|---|---|---|---|
| 1 | Jmenovitá energie | 5015.9616 kWh | |
| 2 | Jmenovité napětí | 1331.2 V | |
| 3 | Sériově-paralelní struktura | 12P416S | |
| 4 | Pracovní rozsah napětí | 1164.8 ~ 1497.6 V | |
| 5 | Jmenovitý nabíjecí výkon | 2.5 MW | |
| 6 | Jmenovitý vybíjecí výkon | 2.5 MW | |
| 7 | Provozní teplota | -30 ~ 55 ℃ | |
| 8 | Hmotnost kabiny | ≈ 45 t | |
| 9 | Relativní vlhkost prostředí | ≤ 90% RH | Bez kondenzace |
| 10 | Teplota skladování | -20 ~ 45 ℃ | Do 1 měsíce |
| 11 | Teplota skladování | 0 ~ 35 ℃ | Do 1 roku |
| 12 | Rozměry prefabrikované kabiny | D6058 × Š2435 × V2896 mm | |
| 13 | Provozní nadmořská výška | ≤ 2000 m | Snížené použití > 2000 m |
| 14 | Počet bateriových clusterů | 12 clusterů | 12 clusterů × 1 stojan |
| 15 | Stupeň krytí | IP54 | |
| 16 | Způsob hašení | PERFLUORO (2-METHYL-3-PENTANONE) | |
| 17 | Hluk | ≤ 80 dB | Ve vzdálenosti 1 m od zařízení |
| 18 | Antikorozní třída | C4 | ISO12944 |
| 19 | Příkon pomocného napájení | ≤ 80 kW | Vč. osvětlení, řízení, monitoringu |
| 20 | Ztráty v pohotovostním režimu | ≤ 3% | |
| 21 | Způsob chlazení | Kapalinové chlazení |
Parametry bateriových článků
| Č. | Parametr | Specifikace |
|---|---|---|
| 1 | Katodový materiál baterie | LiFePO4 |
| 2 | Kapacita článku | 314 Ah |
| 3 | Jmenovité napětí | 3.2 V |
| 4 | Provozní rozsah napětí | 2.5 ~ 3.65 V |
| 5 | Provozní teplota (nabíjení) | 0 ~ 55 ℃ |
| 6 | Provozní teplota (vybíjení) | -30 ~ 55 ℃ |

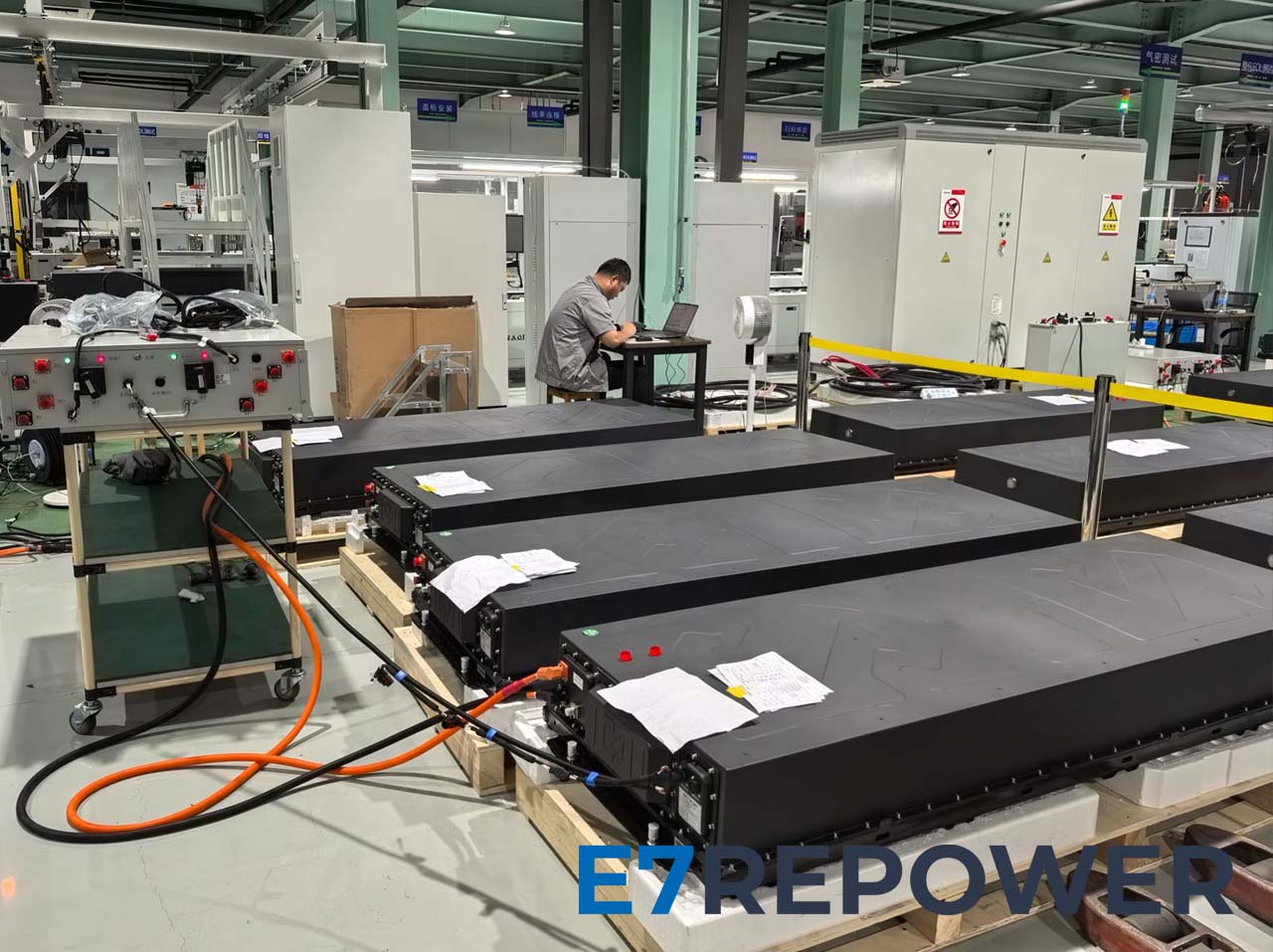

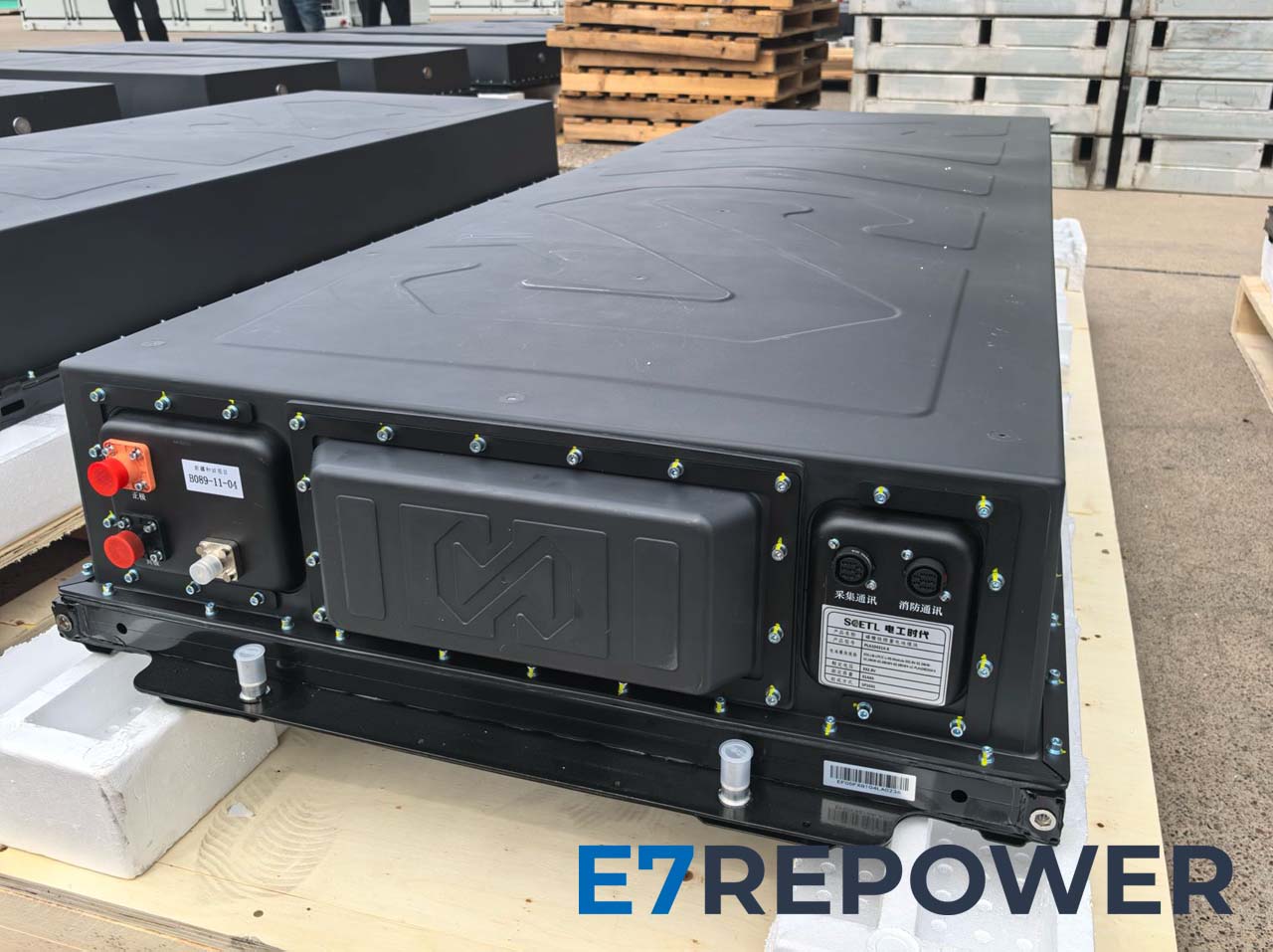

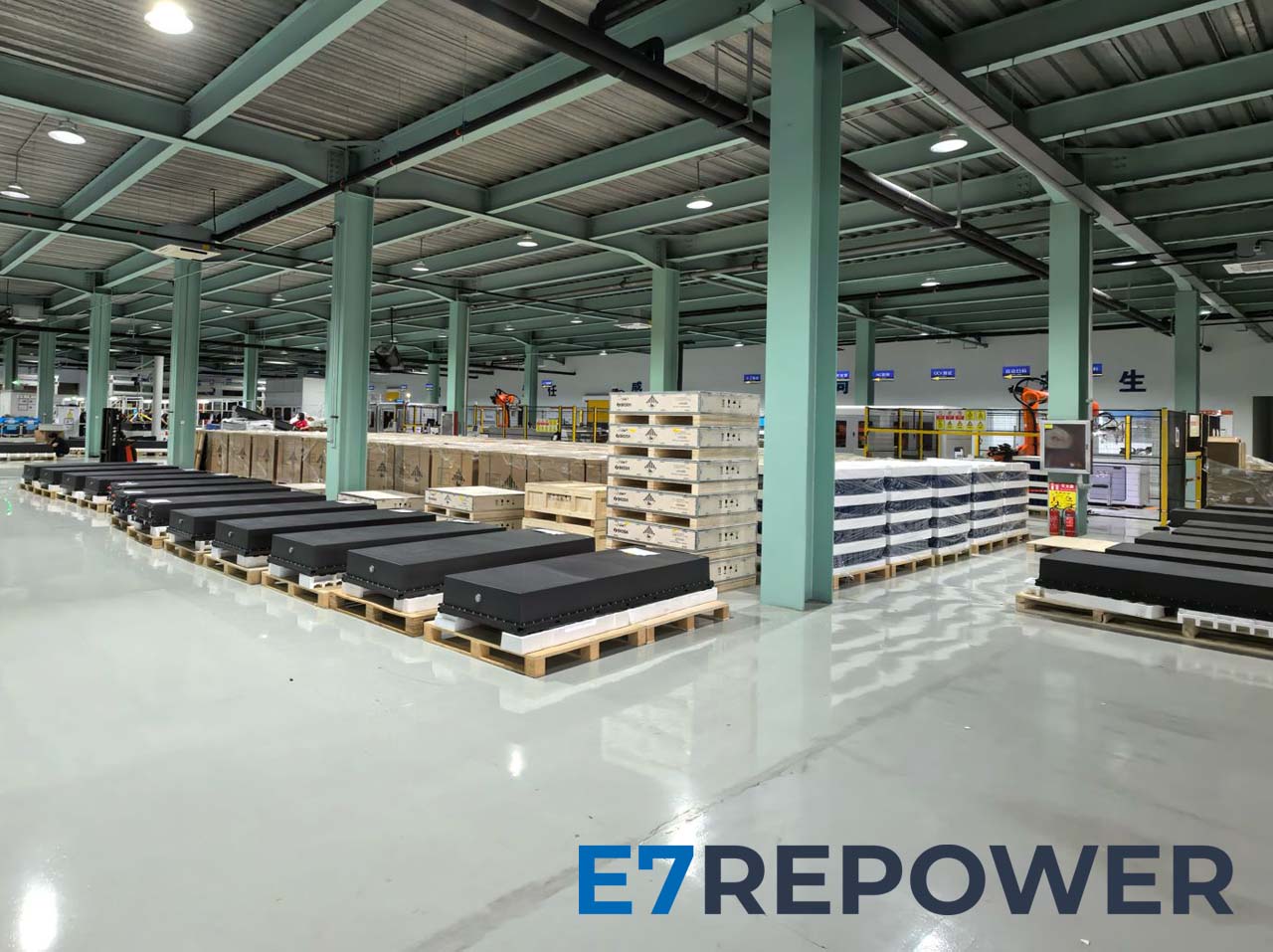

Parametry bateriového packu
| Č. | Položka | Specifikace |
|---|---|---|
| 1 | Typ článku | LFP |
| 2 | Nabíjecí rychlost | ≤ 0.5C |
| 3 | Vybíjecí rychlost | ≤ 0.5C |
| 4 | Konfigurace | 1P104S |
| 5 | Jmenovitá kapacita | 314 Ah |
| 6 | Jmenovitá energie | 104.499 kWh |
| 7 | Jmenovité napětí | 332.8 V |
| 8 | Provozní rozsah napětí | 260 ~ 379.6 V |
| 9 | Max. provozní teplotní rozsah | Nabíjení: 0~55 ℃ / Vybíjení: -30~55 ℃ |
| 10 | Optimální provozní teplota | Nabíjení: 25 ℃ ±2 / Vybíjení: 25 ℃ ±2 |
| 11 | Teplota pro přepravu a skladování | Do 1 měsíce: -20~45 ℃ / Do 6 měsíců: -20~25 ℃ |
| 14 | Izolační odpor | ≥ 500 MΩ @ 2500 VDC |
| 15 | Odolnost proti napětí | Proud úniku ≤ 1 mA @ 4500 VDC, bez jiskření/průrazu |
| 16 | Stupeň krytí IP | IP65 |
| 17 | Relativní vlhkost okolí | < 90% RH (bez kondenzace) |
| 18 | Způsob chlazení | Kapalinové |
| 19 | Hmotnost | ≈ 690 kg |
| 20 | Rozměry (Š × H × V) | 790 × 2200 × 245 mm |
Úvod do systému ukládání energie
Systém ukládání energie je nakonfigurován na 5,015 MWh a využívá
kontejnerově integrovaný design. Je vhodný pro více aplikačních scénářů,
včetně velkokapacitních stanic pro akumulaci energie, ořezávání špiček a vyrovnávání údolí,
stejně jako pro řízení špiček a regulaci frekvence.
Kapacita baterie činí 5,015 MWh. Baterie je k vysokonapěťové rozvodnici
připojena kabelem a následně k rozvaděči uvnitř kontejneru.
Systém řízení baterie (BMS)
Systém je vybaven komplexním BMS, které používá
tříúrovňovou architekturu řízení se softwarovou ochranou na třech úrovních
(úroveň modulu, úroveň bateriového clusteru a úroveň bateriového stojanu).
Zajišťuje plné řízení, správu a ochranu bateriového systému pro bezpečný a stabilní provoz.
TEPelný management
Celý systém tepelného řízení využívá kapalinové chlazení k regulaci teploty baterií.
Integrovaná jednotka kapalinového chlazení a promyšlené potrubní rozvody udržují efektivní teplotu
jader článků, takže ESS pracuje v optimálním rozsahu, prodlužuje životnost a zvyšuje bezpečnost i spolehlivost.
Tabulka 1-5 — Technické parametry jednotky kapalinového chlazení
| Položka | Specifikace |
|---|---|
| Chladicí výkon | ~60 kW |
| Topný výkon | ~24 kW |
| Provozní teplota | -30 ~ +55 ℃ |
| Vysokonapěťové napájení | 380 VAC ± 10% |
| Chladivo | R410A |
| Elektrická třída ochrany | IP55 |
| Způsob instalace | Podlahová (volně stojící) instalace |
| Komunikační rozhraní | RS485 |
Protipožární systém
Elektrický rozvaděč baterie je vybaven hasicím zařízením s
perfluorohexanonem (PERFLUORO-2-METHYL-3-PENTANONE).
Bateriové packy jsou odděleny protipožárními přepážkami a mimo kabinu je instalován alarm.
Tabulka 1-6 — Technické parametry systému požární ochrany
| Položka | Specifikace |
|---|---|
| Provozní teplota | -30 ~ +70 ℃ |
| Způsob detekce požáru | Kombinovaný detektor |
| Způsob hašení | Plně automatický |
| Hasivo | Perfluorohexanon (PERFLUORO-2-METHYL-3-PENTANONE) |
| Doba výtoku | ≤ 14 s |
Upozornění
Bezpečnostní pokyny
- Provoz smí provádět pouze odborný elektrotechnický personál nebo proškolení a kvalifikovaní technici.
- Při instalaci zajistěte odpojení vysokonapěťového vypínače.
- Před instalací zkontrolujte veškerý materiál; pokud něco chybí nebo je poškozené, nepokračujte v instalaci.
- Noste izolační rukavice; kovové nástroje před použitím pečlivě obalte izolační páskou.
- Nikdy se nedotýkejte současně kladného a záporného pólu bateriového packu.
- Neodborným osobám je zakázáno rozebírat kryty modulů nebo se dotýkat vnitřních DPS.
- Bez souhlasu výrobce neprovádějte úpravy ani nepoužívejte systém v jiných projektech.
Pokyny pro bezpečné používání
- Zajistěte opatření pro bezpečné a spolehlivé provozní prostředí bateriového systému.
- Nepřekračujte jmenovitý výkon. Systém udržujte mimo zdroje ohně, tepla a vody.
- Pokud baterie uniká nebo vydává zápach, ihned ji přestaňte používat a informujte odpovědný personál.
- Každých šest měsíců proveďte test úplného nabití/vybití při 0,5C a veďte podrobné záznamy.
- Po dlouhodobém skladování proveďte před uvedením do provozu bezpečnostní kontrolu (uvolněné spoje, kondenzace, koroze, plísně).
Prohlášení o odpovědnosti
Tato specifikace slouží pouze jako reference. V záležitostech zde neuvedených kontaktujte naši společnost.
Při aktualizaci této specifikace nemusí být vydáno další oznámení. Konečné parametry systému při dodání
se řídí podepsanou technickou dohodou.
Klíčové vlastnosti
Odolnost
- Vysoce účinný all-in-one systém kapalinového chlazení.
- Teplotní rozdíl uvnitř kontejneru je menší než 5 °C.
Vysoká integrace
- Modulární konstrukce systému 1500 V.
- Elektrická část je oddělena od bateriového prostoru pro snazší údržbu.
- Vysoce integrovaný modulární design šetří až 35 % zastavěné plochy.
- PREFAbrikované kabiny výrazně snižují náklady na instalaci a dobu zprovoznění.
