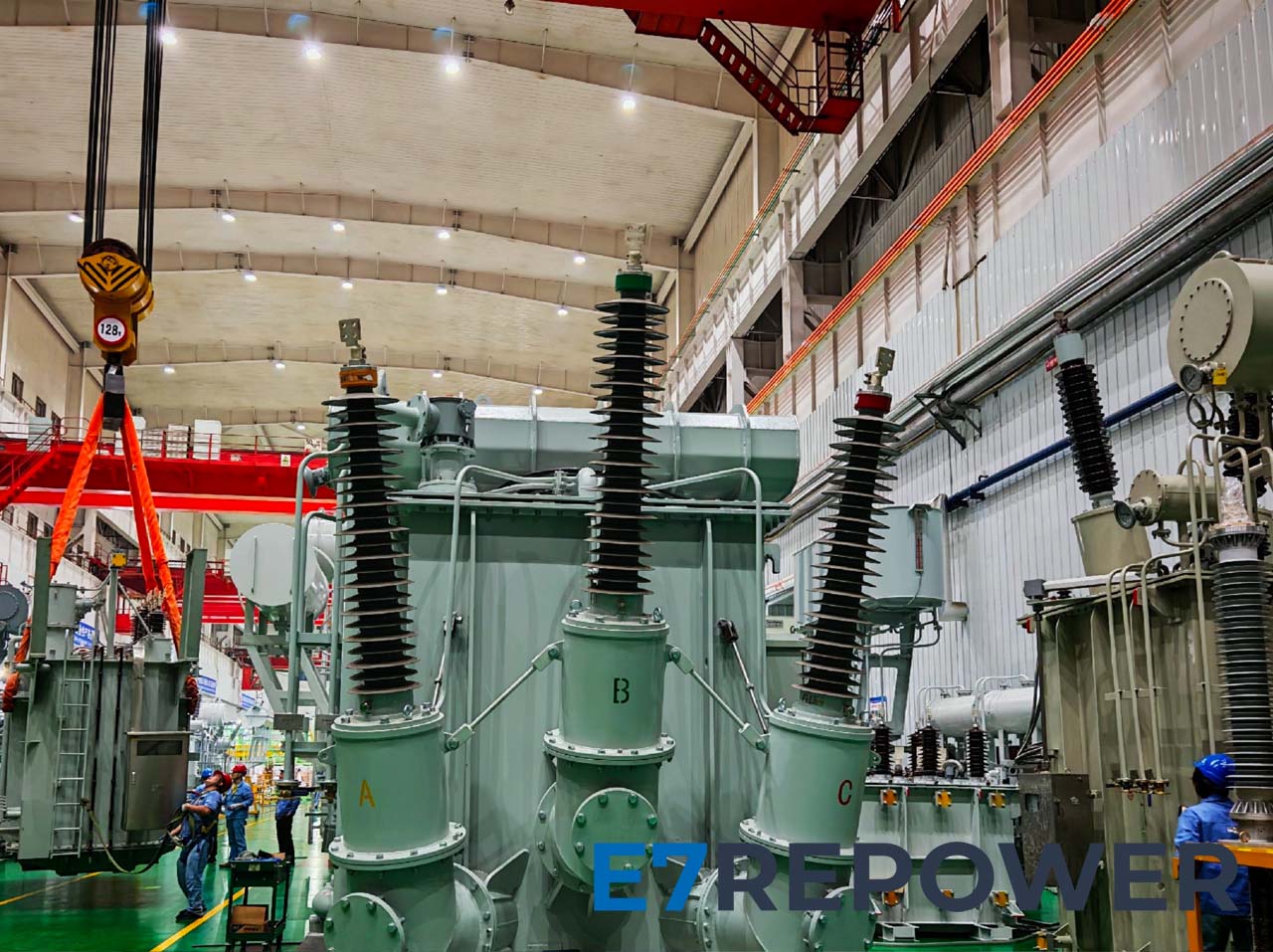

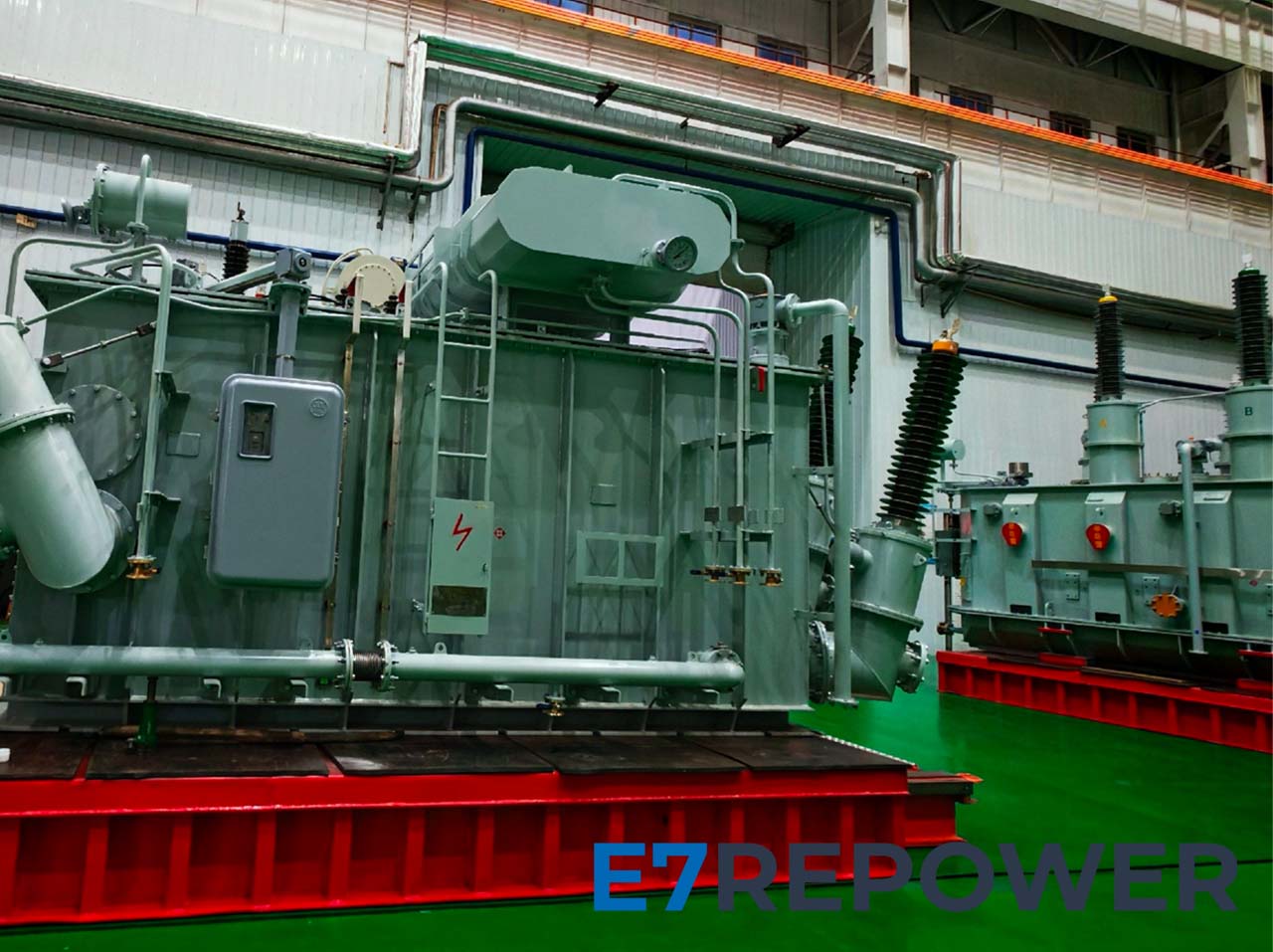

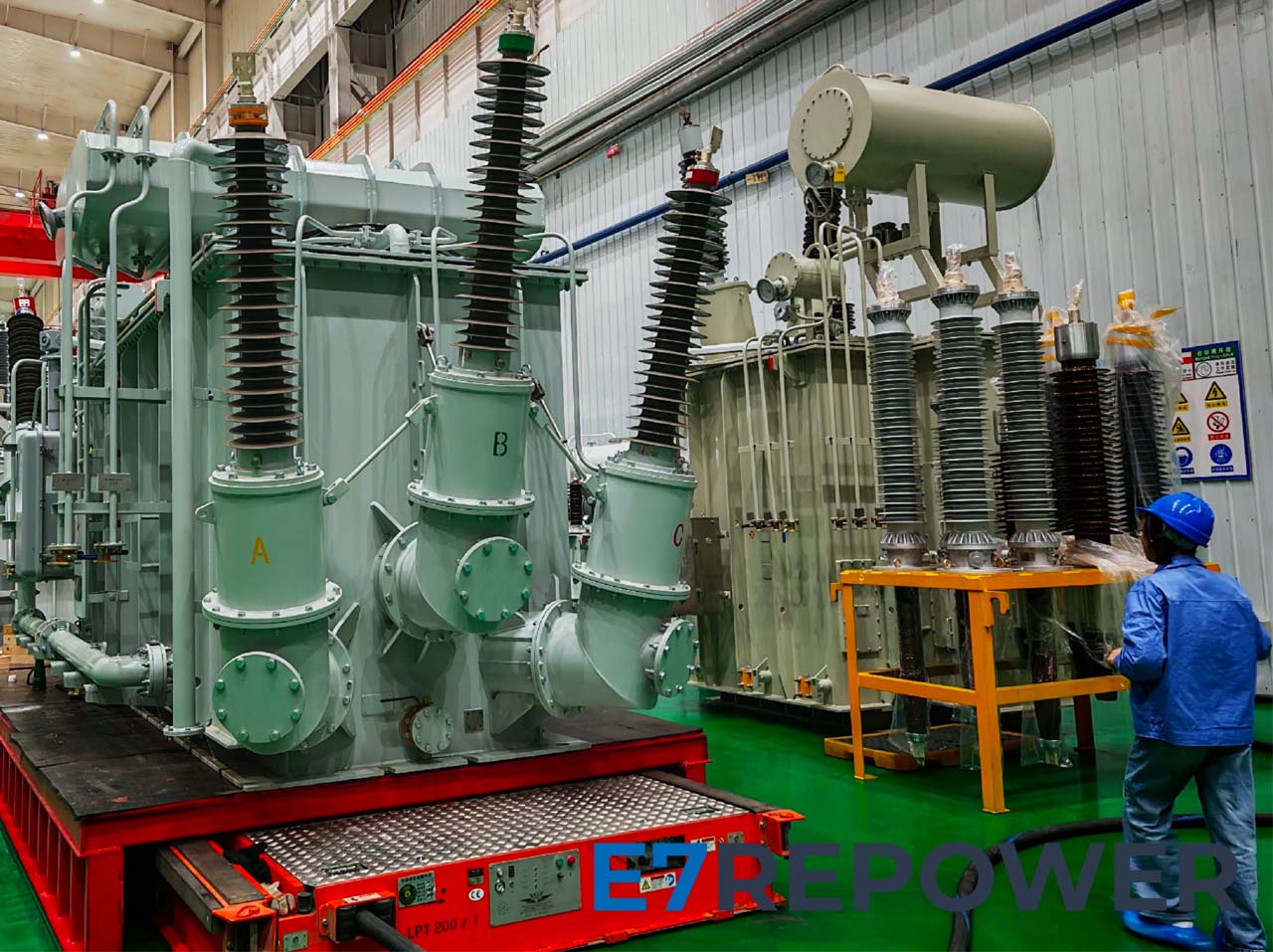

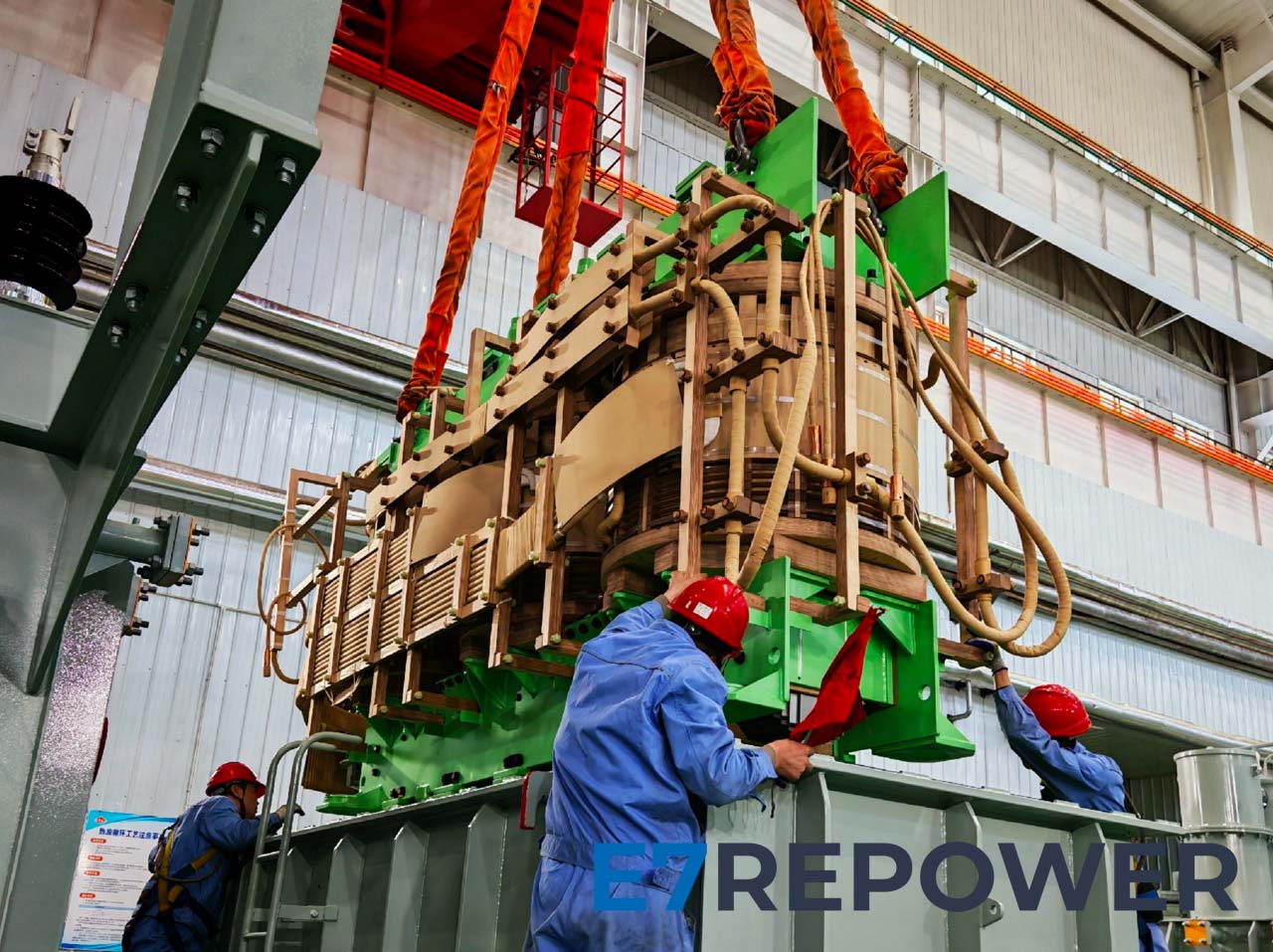

Vysokospolehlivy silovy transformator 110/20 kV, 40 MVA ONAN, v souladu s normou IEC 60076.
Medené vinuti, vakuovy menic odbocek (OLTC), plny monitoring a prislusenstvi.
Větrná elektrárna
Fotovoltaická elektrárna
Továrna s generátory
Ostrov
Velký průmyslový
uživatel
Dodavky z Ciny do Evropy a po celem svete, zaruka 60 mesicu a overene reference.
| Č. | Technické parametry | MJ (měrná jednotka) | Požadovaná hodnota | Nabízená hodnota |
|---|---|---|---|---|
| Výrobce / Typ / Kód / Verze | ||||
| — | Výrobce | — | ||
| — | Typ / Kód / Verze | — | ||
| 1. Klimatické a provozní podmínky | ||||
| 1.1 | Místo instalace | — | Venkovní | — |
| 1.2 | Max. nadmořská výška | m | max. 1000 | — |
| 1.3 | Teplota vzduchu (max / min) | °C | +45 / -35 | — |
| 1.4 | Relativní vlhkost při 20 °C | % | 100 | — |
| 1.5 | Seismické zrychlení | m/s² | 0,2 | — |
| 1.6 | Tlak větru | daN/m² | 70 | — |
| 1.7 | Max. sluneční záření | kW/m² | 1,3 | — |
| 2. Konstrukční požadavky | ||||
| 2.1 | Materiál magnetického jádra | — | Za studena válcované křemíkové plechy | — |
| 2.2 | Materiál vinutí | — | Měď | — |
| 2.3 | Značka izolačního oleje | — | Nynas | — |
| 2.3.1 | Činitel ztrát (tgδ) při 90 °C (IEC 60247) | % | < 0,5 | — |
| 2.3.2 | Obsah vody v oleji (EN 60814) | ppm | < 10 | — |
| 2.3.3 | Průrazné napětí bez úpravy (EN 60156) | kV | > 70 | — |
| 2.4 | Měřicí zásuvky tgδ na průchodkách | — | Ano | — |
| 2.5 | Způsob chlazení | — | ONAN | — |
| 2.6 | Ochranné nátěry (vnitřek/vnějšek, tloušťka, přilnavost, spojovací materiál) | — | Vnitřek: olejovzdorný email; Vnějšek: základ + 2 vrstvy; ≥80 μm; přilnavost 1–2; pozinkované spoje | — |
| 3. Technické charakteristiky | ||||
| 3.1 | Napěťový poměr naprázdno | kV/kV | 110/20 | 110/20 |
| 3.2 | Jmenovitý výkon | MVA | 40/40 | 40/40 |
| 3.3 | Zatěžovací přepínač odboček na straně 110 kV — 19 stupňů (odbočka 1 / 10 / 19) | % / kV | ±9 × 1,78; 127,62 / 110 / 92,378 | Stejné |
| 3.4 | Vektorová skupina | — | Yod-11 | Yod-11 |
| 3.5 | Jmenovitá frekvence | Hz | 50 | 50 |
| 3.6 | Index účinnosti | % | Min. 99,724 | Min. 99,72 |
| 3.8 | Proud naprázdno | % | Max. 0,5 | Max. 0,5 |
| 3.9 | Zkratové napětí (In, fn, vinutí 75 °C) | % | 11,5 | 11,5 |
| 3.10 | Vzdorovací napětí (50 Hz 1 min / LI 1,2/50 μs) — primární / sekundární | kV | AC: 185 / 50 — LI: 450 / 125 | Stejné |
| 3.11 | Izolační třída | — | A | A |
| 3.12 | Max. nárůst teploty vinutí | °C | 60 | 60 |
| 3.13 | Max. nárůst teploty oleje | °C | 55 | 55 |
| 3.14 | Min. povrchová vzdálenost — průchodky 110 kV / 20 kV | mm | ≥3000 / ≥600 | Stejné |
| 3.15 | Hladina hluku | dB | Max. 60 | Max. 60 |
| 3.16 | Hmotnosti (celkem / max. zdvih / při montáži / olej / max. přeprava) | t | — | ≈69 / ≈45 / ≈40 / ≈19 / ≈45 |
| 4. Příslušenství | ||||
| 4.1–4.6 | Magnetický ukazatel hladiny oleje; Vzduchový filtr; OLTC; Pojistný přetlakový ventil; Teploměr vinutí; Teploměr oleje | — | Dle požadavku | Dle požadavku |
| 4.8 | Pohon přepínače odboček | — | Dle požadavku | Dle požadavku |
| 5. Údržba a spolehlivost | ||||
| 5.1 | Interval kontrol | — | EP Conference 116/94 | Dle požadavku |
| 5.2 | Garantovaná životnost | roky | 30 | 30 |
| 6. Zkoušky | ||||
| 6.1 | Typové zkoušky | — | podle SR EN 60076 | Dle požadavku |
| 6.2 | Kusové zkoušky | — | podle SR EN 60076 | Dle požadavku |
| 7. Dodávané dokumenty | ||||
| 7.1–7.4 | Technická kniha; Protokol o zkoušce vzorku šarže; Protokol o typové zkoušce; Prohlášení o shodě vč. záručních a kvalitativních certifikátů | Ano/Ne | Ano | Ano |
| 8. Záruka | ||||
| 8.1 | Od uvedení do provozu | měsíců | 60 | 24+36 |
| Č. | Technické parametry | MJ | Požadovaná hodnota | Nabízená hodnota |
|---|---|---|---|---|
| Výrobce: Top 3 v Číně (detaily poskytne ProfiCircle po NDA). Typ/Kód/Verze: — | ||||
| 1. Klima a provoz | ||||
| 1.1 | Místo instalace | — | Venkovní | Venkovní |
| 1.2 | Max. nadmořská výška | m | max. 1000 | max. 1000 |
| 1.3 | Teplota vzduchu (max / min) | °C | +40 / -35 | +45 / -35 |
| 1.4 | Relativní vlhkost při 20 °C | % | 100 | 100 |
| 1.5 | Seismické zrychlení | m/s² | 0,2 | 0,2 |
| 1.6 | Tlak větru | daN/m² | 70 | 70 |
| 1.7 | Max. sluneční záření | kW/m² | 1,3 | 1,3 |
| 2. Konstrukční požadavky | ||||
| 2.1 | Spínací kontakty | Ano/Ne | Ano | Ano |
| 2.2 | Magnetická vazba | Ano/Ne | Ano | Ano |
| 2.3 | UV odolné vrstvené průhledítko | Ano/Ne | Ano | Ano |
| 2.4 | Kontakty signálu min/max hladiny | Ano/Ne | Ano | Ano |
| 3. Údržba a spolehlivost | ||||
| 3.1 | Interval kontrol | — | EP Conference 116/94 | EP Conference 116/94 |
| 3.2 | Garantovaná životnost | roky | 30 | 30 |
| 4. Zkoušky | ||||
| 4.1 | Typové zkoušky | — | podle výrobkové normy | Dle požadavku |
| 4.2 | Kusové zkoušky | — | podle výrobkové normy | Dle požadavku |
| 5. Dokumenty | ||||
| 5.1–5.4 | Technická kniha; Protokol o zkoušce šarže; Protokol o typové zkoušce; Prohlášení o shodě vč. záruky a certifikátu kvality | Ano/Ne | Ano | Ano |
| 6. Záruka | ||||
| 6.1 | Od uvedení do provozu | měsíců | 60 | 24+36 |
| Č. | Technické parametry | MJ | Požadovaná hodnota | Nabízená hodnota |
|---|---|---|---|---|
| Výrobce / Typ / Kód / Verze | ||||
| 1. Klima a provoz | ||||
| 1.1 | Místo instalace | — | Venkovní | Venkovní |
| 1.2 | Max. nadmořská výška | m | max. 1000 | max. 1000 |
| 1.3 | Teplota vzduchu (max / min) | °C | +80 / -50 | +45 / -35 |
| 1.4–1.7 | Vlhkost / Seismika / Vítr / Sluneční záření | — | 100% / 0,2 m/s² / 70 daN/m² / 1,3 kW/m² | Stejné |
| 2. Konstrukční požadavky | ||||
| 2.1 | Nerezový filtr | Ano/Ne | Ano | Ano |
| 2.2 | Modulární snímač vlhkosti a teploty | Ano/Ne | Ano | Ano |
| 2.3 | Hygroskopická náplň | — | Silikagel | Silikagel |
| 2.4–2.6 | Testovací tlačítko / LED indikace / Vyhřívání filtru | Ano/Ne | Ano / Ano / Ano | Ano / Ano / Ano |
| 3. Technické charakteristiky | ||||
| 3.1 | UV odolné vnější díly | Ano/Ne | Ano | Ano |
| 3.2 | Stupeň krytí (EN 60529) | IP | 55 | 55 |
| 3.3 | Analogový signál hladiny | mA | 4…20 | 4…20 |
| 3.4–3.6 | Periodické kontroly / Výměna silikagelu / Zatížení životního prostředí | — | Minimální / Ne / Ne | Minimální / Ne / Ne |
| 4–7. Údržba, zkoušky, dokumenty, záruka | ||||
| 4.1–4.2 | Interval kontrol / Životnost | roky | 1 / 30 | 1 / 30 |
| 5.1–5.2 | Typové / Kusové zkoušky (SR EN 60076) | — | Dle požadavku | Dle požadavku |
| 6.1–6.4 | Dokumenty: Technická kniha; Protokol šarže; Typový protokol; Prohlášení o shodě + záruka & kvalita | Ano/Ne | Ano | Ano |
| 7.1 | Záruka od uvedení do provozu | měsíců | 60 | 60 |
| Č. | Technické parametry | MJ | Požadovaná hodnota | Nabízená hodnota |
|---|---|---|---|---|
| Výrobce / Typ: Vakuový přepínač odboček | ||||
| 1. Konstrukce | ||||
| 1.1 | Spínací médium | — | Vakuum | Vakuum |
| 1.2 | Rozsah teploty oleje | °C | -25…+105 | -25…+105 |
| 2. Technické charakteristiky | ||||
| 2.1 | Počet pracovních poloh | ks | 19 | 19 |
| 2.2 | Umístění | — | Uvnitř vany transformátoru | Uvnitř vany |
| 2.3 | Počet fází | ks | 3 | 3 |
| 2.4 | Jmenovitý proud | A | 250 | 400 |
| 2.5 | Jmenovitý zkušební proud | kA | 4 | 4 |
| 2.6 | Špičkový zkušební proud | kA | 10 | 10 |
| 2.7 | Max. doba zkratu | s | 3 | 3 |
| 2.8 | Frekvence | Hz | 50 | 50 |
| 2.9 | Nejvyšší napětí soustavy | kV | Max. 123 | 72,5 |
| 2.10 | Impulsní výdržné napětí (1,2/50 μs) | kV | 650 | 325 |
| 2.11 | Výdržné napětí při síťové frekvenci 50 Hz / 1 min | kV | 275 | 140 |
| 3–6. Údržba, zkoušky, dokumenty, záruka | ||||
| 3.1–3.4 | Garantované operace / Životnost / Interval údržby / Během životnosti | — | 600 000 / 30 let / 300 000 operací / — | 600 000 / 30 let / 200 000 operací / ✔ |
| 4.1–4.2 | Typové & kusové zkoušky (SR EN 60076) | — | Dle požadavku | Dle požadavku |
| 5.1–5.4 | Dokumenty: Technická kniha; Protokol šarže; Typový protokol; Prohlášení o shodě + záruka & kvalita | Ano/Ne | Ano | Ano |
| 6.1 | Záruka od uvedení do provozu | měsíců | 60 | 60 |
| Č. | Technické parametry | MJ | Požadovaná hodnota | Nabízená hodnota |
|---|---|---|---|---|
| 1. Klima a provoz | ||||
| 1.1 | Instalace | — | Vně, na transformátoru | Vně, na transformátoru |
| 1.2 | Max. nadmořská výška | m | max. 1000 | max. 1000 |
| 1.3 | Teplota vzduchu (max/min) | °C | +80 / -40 | +45 / -35 |
| 1.4 | Teplota oleje (max/min) | °C | +120 / -30 | +120 / -30 |
| 1.5–1.8 | Vlhkost / Seismika / Vítr / Sluneční záření | — | 100% / 0,2 / 70 / 1,3 | Stejné |
| 2. Konstrukce | ||||
| 2.1 | Materiály (lakovaný Al RAL7033 / nerez) | Ano/Ne | Ano / Ano | Ano / Ano |
| 2.2 | Mikrokontakty | ks | 1 NO + 1 NC | 1 NO + 1 NC |
| 3. Technické charakteristiky | ||||
| 3.1 | Trvalý provozní proud | A | 10 | 10 (AC) |
| 3.2 | Jmenovité izolační napětí | kV·r.m.s. | 2,5 | 2,5 |
| 3.3 | Rozsah teploty oleje | °C | -30…+120 | -30…+120 |
| 3.4 | Provozní tlak | bar | 0,55 | 0,55 |
| 4–7. Údržba, zkoušky, dokumenty, záruka | ||||
| 4.1–4.2 | Interval kontrol / Životnost | — | EP Conf. 116/94 / 30 let | Dle požadavku / 30 let |
| 5.1–5.2 | Typové / Kusové zkoušky (SR EN 60076) | — | Dle požadavku | Dle požadavku |
| 6.1–6.4 | Dokumenty: Technická kniha; Protokol šarže; Typový protokol; Prohlášení o shodě + záruka & kvalita | Ano/Ne | Ano | Ano |
| 7.1 | Záruka od uvedení do provozu | měsíců | 60 | 60 |
| Č. | Technické parametry | MJ | Požadovaná hodnota | Nabízená hodnota |
|---|---|---|---|---|
| 1. Klima a provoz | ||||
| 1.1–1.7 | Venkovní; max. nadmořská výška 1000 m; +45/-35 °C; RH 100 %; seismika 0,2; vítr 70 daN/m²; sluneční záření 1,3 kW/m² | — | Jak uvedeno | Stejné |
| 2. Komponenty | ||||
| 2.1–2.7 | Sonda PT100; analogový indikátor na transformátoru; odporový převodník; ≥4 kontakty; UV filtrované vrstvené sklo; vzdálená indikace | Ano/Ne | Ano | Ano |
| 3. Technické charakteristiky | ||||
| 3.1 | Rozsah měření | °C | -20…+140 | -20…+140 |
| 3.2–3.6 | Analogový výstup 4–20 mA; vzdálená indikace; kompenzace okolí; proudový vstup (teploměr vinutí); napájené výstupy 4–20 mA | Ano/Ne | Ano | Ano |
| 3.7 | Nutná rekalibrace | Ano/Ne | Ano | — |
| 3.8 | Nízké nároky na údržbu | Ano/Ne | Ano | Ano |
| 4–7. Údržba, zkoušky, dokumenty, záruka | ||||
| 4.1–4.2 | Interval kontrol / Životnost | — | EP Conf. 116/94 / 30 let | Dle požadavku / — |
| 5.1–5.2 | Typové / Kusové zkoušky (SR EN 60076) | — | Dle požadavku | Dle požadavku |
| 6.1–6.4 | Dokumenty: Technická kniha; Protokoly o zkoušce šarže a typové zkoušce; Prohlášení o shodě | Ano/Ne | Ano | Ano |
| 7.1 | Záruka od uvedení do provozu | měsíců | 60 | 60 |
| Č. | Technické parametry | MJ | Požadovaná hodnota | Nabízená hodnota |
|---|---|---|---|---|
| 1. Klima a provoz | ||||
| 1.1–1.7 | Vnitřní nebo venkovní; nadmořská výška ≤1000 m; +45/-35 °C; RH 100 %; seismika 0,2; vítr 70 daN/m²; solární 1,3 kW/m² | — | Jak uvedeno | Venkovní / Stejné |
| 2. Konstrukce | ||||
| 2.1 | Hliníková skříň a dveře | Ano/Ne | Ano | Ano |
| 2.2 | Stupeň krytí | IP | 65 | 65 |
| 2.3 | Provedení proti kondenzaci | Ano/Ne | Ano | Ano |
| 3. Technické specifikace | ||||
| 3.1 | Převodový poměr | — | 6,5 | 6,5 |
| 3.2 | Napájecí napětí | VAC | 230/400 | 230/400 |
| 3.3 | Frekvence | Hz | 50 | 50 |
| 3.4 | Indikace polohy odbočky | — | BCD + 1–19 (NO kontakty) | BCD + 1–19 (NO kontakty) |
| 3.5 | Indikace 19 kontaktových poloh | Ano/Ne | Ano | Ano |
| 3.6 | Přenosový mechanismus | — | Odolné klínové řemeny | Odolné klínové řemeny |
| 3.7 | Ochrana proti následným přepnutím | — | Elektromechanická blokace v aktivním řídicím obvodu; řešení v pomocných obvodech nejsou povolena | Vyhovuje |
| 4–7. Údržba, zkoušky, dokumenty, záruka | ||||
| 4.1–4.4 | Kontroly / Garantované operace / Životnost / MTBF | — | EP Conf. 116/94 / 600 000 / 30 let / — | Stejné / 600 000 / 30 let / 3 rok⁻¹ |
| 5.1–5.2 | Typové & kusové zkoušky (SR EN 60076) | — | Dle požadavku | Dle požadavku |
| 6.1–6.4 | Dokumenty: Technická kniha; Protokol šarže; Typový protokol; Prohlášení o shodě + záruka & kvalita | Ano/Ne | Ano | Ano |
| 7.1 | Záruka od uvedení do provozu | měsíců | 60 | 60 |
Pozn.: Formátování je připraveno pro tisk a export do PDF. Na přání mohu doplnit číslování stran a záhlaví/zápatí.
