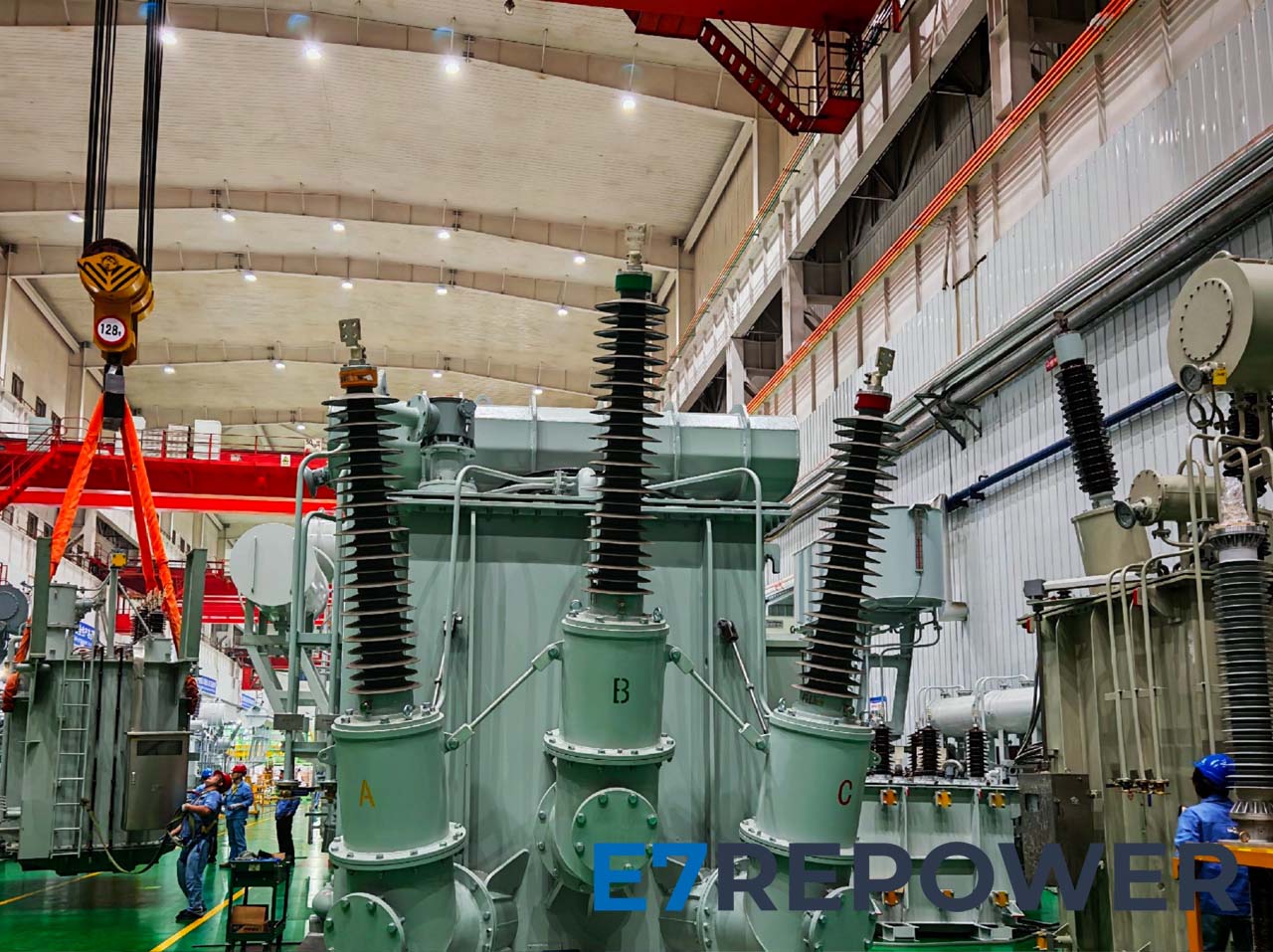

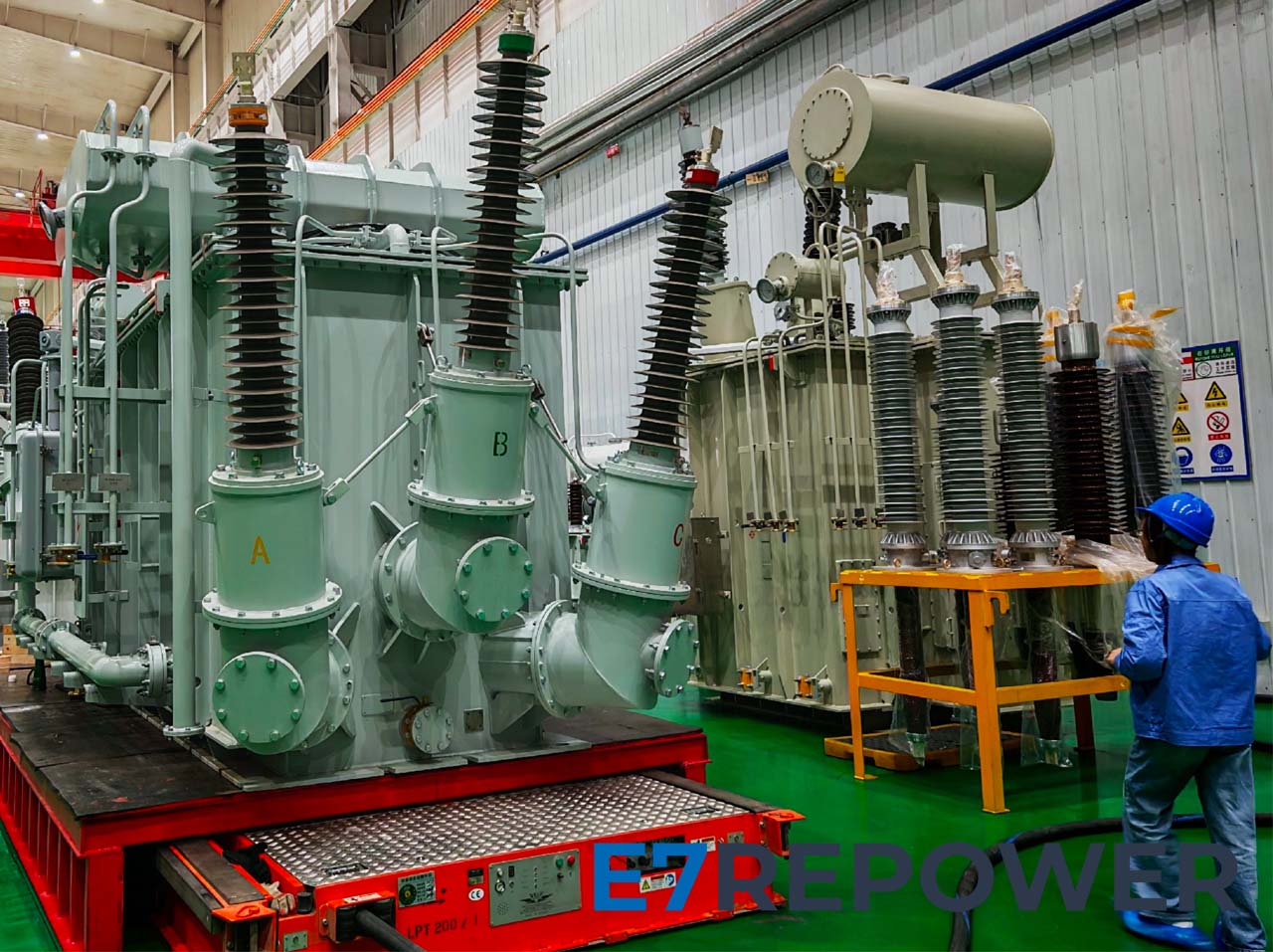

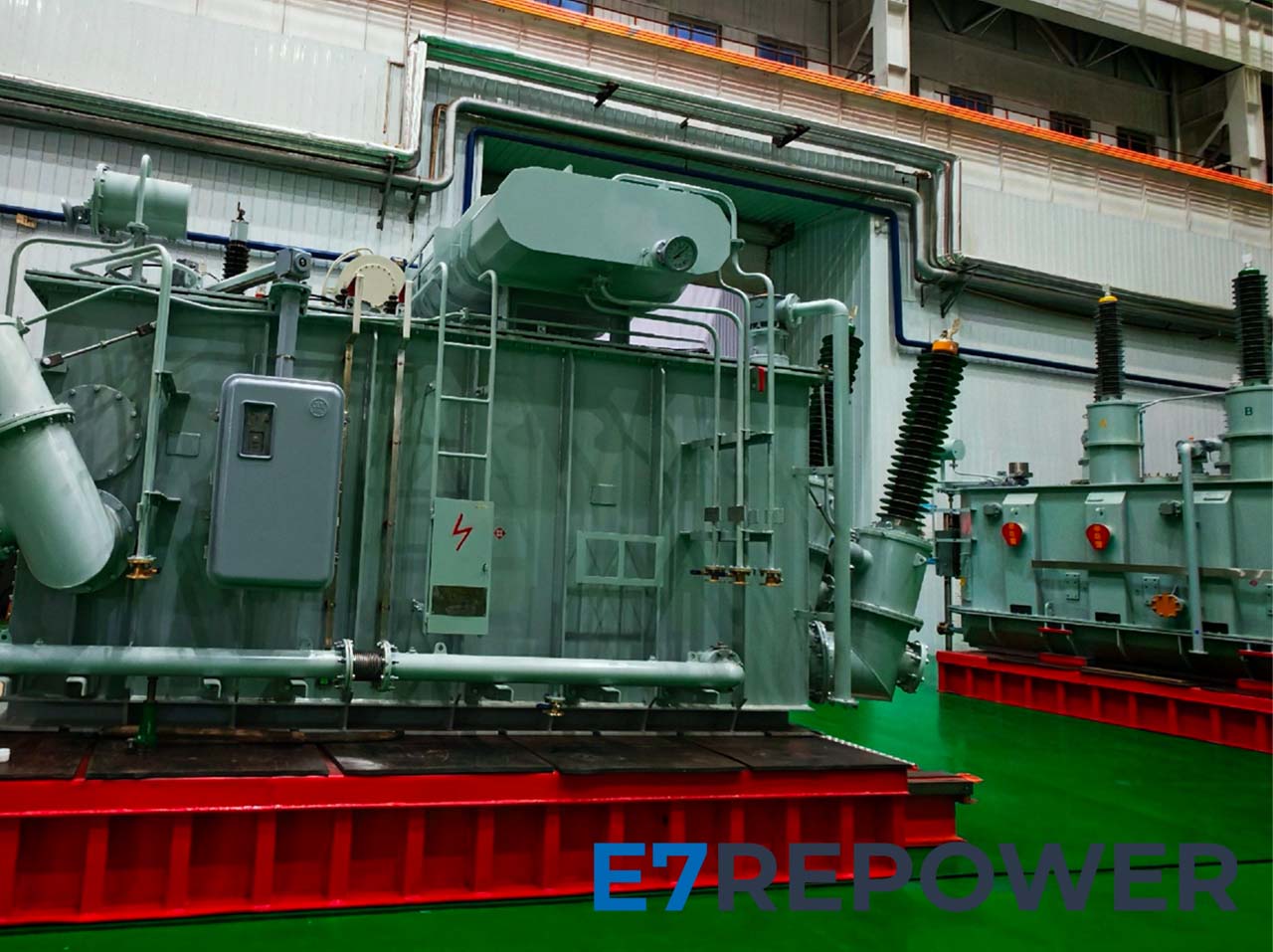

Transformator de putere 20/110KV, 40MVA, ONAN

Transformator de putere 110/20 kV, 40 MVA, ONAN, cu fiabilitate ridicată, conform IEC 60076. Înfășurări din cupru, comutator de prize sub sarcină în vid (OLTC), monitorizare completă și accesorii. Furnizat din China către Europa, cu livrare la nivel mondial, garanție de 60 de luni și referințe dovedite în România și în alte țări.

Get a Quote
Power Transformer 20/110KV, 40MVA, ONAN

Applicated Reference

Wind power Station​

PV Power Station

Generator Factory

Island

Large-scale
Industrial User



FISA TEHNICA 1d — Transformator trifazat 110/20 kV, 40 MVA

Nr. Parametri tehnici UM Valoare solicitata Valoare oferita
Producator / Tip / Cod / Versiune
— Producator —
— Tip / Cod / Versiune —
1. Conditii climatice si de exploatare
1.1 Loc de instalare — Exterior —
1.2 Altitudine maxima m max. 1000 —
1.3 Temperatura aerului (max / min) °C +45 / -35 —
1.4 Umiditate relativa la 20 °C % 100 —
1.5 Acceleratie seismica m/s² 0.2 —
1.6 Presiunea vantului daN/m² 70 —
1.7 Radiatie solara maxima kW/m² 1.3 —
2. Cerinte de proiectare
2.1 Material miez magnetic — Table de otel cu siliciu laminate la rece —
2.2 Material infasurari — Cupru —
2.3 Marca ulei izolant — Nynas —
2.3.1 Factor de disipatie dielectrica (tgδ) la 90 °C (IEC 60247) % < 0.5 —
2.3.2 Continut de apa in ulei (EN 60814) ppm < 10 —
2.3.3 Tensiune de strapungere fara tratament (EN 60156) kV > 70 —
2.4 Prize de masura tgδ pe traversari — Da —
2.5 Metoda de racire — ONAN —
2.6 Acoperiri de protectie (interior/exterior, grosime, aderenta, elemente de fixare) — Interior: email rezistent la ulei; Exterior: grund + 2 straturi; ≥80 μm; aderenta 1–2; elemente zincate —
3. Caracteristici tehnice
3.1 Raport de tensiune in gol kV/kV 110/20 110/20
3.2 Putere nominala MVA 40/40 40/40
3.3 Comutator de prize sub sarcina pe partea de 110 kV — 19 trepte (priza 1 / 10 / 19) % / kV ±9 × 1.78; 127.62 / 110 / 92.378 La fel
3.4 Grup vectorial — Yod-11 Yod-11
3.5 Frecventa nominala Hz 50 50
3.6 Indice de eficienta % Min. 99.724 Min. 99.72
3.8 Curent in gol % Max. 0.5 Max. 0.5
3.9 Tensiune de scurtcircuit (In, fn, inf. 75 °C) % 11.5 11.5
3.10 Tensiuni suportate (50 Hz 1 min / LI 1.2/50 μs) — primar / secundar kV CA: 185 / 50 — LI: 450 / 125 La fel
3.11 Clasa de izolatie — A A
3.12 Crestere maxima temperatura infasurari °C 60 60
3.13 Crestere maxima temperatura ulei °C 55 55
3.14 Distantare minima de scurgere — traversari 110 kV / 20 kV mm ≥3000 / ≥600 La fel
3.15 Nivel de zgomot dB Max. 60 Max. 60
3.16 Greutati (totala / ridicare max. / la montaj / ulei / transport max.) t — ≈69 / ≈45 / ≈40 / ≈19 / ≈45
4. Accesorii
4.1–4.6 Indicator magnetic nivel ulei; Filtru de aer; OLTC; Supapa de descarcare presiune; Termometru infasurari; Termometru ulei — Conform cerintelor Conform cerintelor
4.8 Actionare comutator de prize — Conform cerintelor Conform cerintelor
5. Intretinere si fiabilitate
5.1 Interval de inspectie — Conferinta EP 116/94 Conform cerintelor
5.2 Durata de viata garantata ani 30 30
6. Incercari
6.1 Incercari de tip — conform SR EN 60076 Conform cerintelor
6.2 Incercari de rutina — conform SR EN 60076 Conform cerintelor
7. Documente furnizate
7.1–7.4 Carte tehnica; Raport de incercare pe esantion; Raport incercari de tip; Declaratie de conformitate incl. garantie & certificate de calitate Da/Nu Da Da
8. Garantie
8.1 De la punerea in functiune luni 60 24+36

FISA TEHNICA Nr. 2 — Indicator magnetic nivel ulei

Nr. Parametri tehnici UM Valoare solicitata Valoare oferita
Producator: Top 3 in China (detalii furnizate de ProfiCircle dupa NDA). Tip/Cod/Versiune: —
1. Climat & exploatare
1.1 Loc de instalare — Exterior Exterior
1.2 Altitudine maxima m max. 1000 max. 1000
1.3 Temperatura aerului (max / min) °C +40 / -35 +45 / -35
1.4 Umiditate relativa la 20 °C % 100 100
1.5 Acceleratie seismica m/s² 0.2 0.2
1.6 Presiunea vantului daN/m² 70 70
1.7 Radiatie solara maxima kW/m² 1.3 1.3
2. Cerinte de proiectare
2.1 Contacte de comutare Da/Nu Da Da
2.2 Cuplaj magnetic Da/Nu Da Da
2.3 Geam de vizualizare laminat, rezistent la UV Da/Nu Da Da
2.4 Contacte semnal nivel Min/Max Da/Nu Da Da
3. Intretinere & fiabilitate
3.1 Interval de inspectie — Conferinta EP 116/94 Conferinta EP 116/94
3.2 Durata de viata garantata ani 30 30
4. Incercari
4.1 Incercari de tip — conform standardului de produs Conform cerintelor
4.2 Incercari de rutina — conform standardului de produs Conform cerintelor
5. Documente
5.1–5.4 Carte tehnica; Raport de incercare pe lot; Raport incercari de tip; Declaratie de conformitate incl. garantie & certificat de calitate Da/Nu Da Da
6. Garantie
6.1 De la punerea in functiune luni 60 24+36

FISA TEHNICA Nr. 3 — Filtru de aer pentru transformator

Nr. Parametri tehnici UM Valoare solicitata Valoare oferita
Producator / Tip / Cod / Versiune
1. Climat & exploatare
1.1 Loc de instalare — Exterior Exterior
1.2 Altitudine maxima m max. 1000 max. 1000
1.3 Temperatura aerului (max / min) °C +80 / -50 +45 / -35
1.4–1.7 Umiditate / Seismic / Vant / Radiatie solara — 100% / 0.2 m/s² / 70 daN/m² / 1.3 kW/m² La fel
2. Cerinte de proiectare
2.1 Filtru din otel inoxidabil Da/Nu Da Da
2.2 Senzor modular de umiditate & temperatura Da/Nu Da Da
2.3 Umplutura higroscopica — Gel de silice Gel de silice
2.4–2.6 Buton test / Indicatie LED / Incalzire filtru Da/Nu Da / Da / Da Da / Da / Da
3. Caracteristici tehnice
3.1 Parti exterioare rezistente la UV Da/Nu Da Da
3.2 Grad de protectie (EN 60529) IP 55 55
3.3 Semnal analogic de nivel mA 4…20 4…20
3.4–3.6 Inspectii periodice / Inlocuire gel de silice / Contaminare de mediu — Minima / Nu / Nu Minima / Nu / Nu
4–7. Intretinere, incercari, documente, garantie
4.1–4.2 Interval de inspectie / Durata de viata ani 1 / 30 1 / 30
5.1–5.2 Incercari de tip / rutina (SR EN 60076) — Conform cerintelor Conform cerintelor
6.1–6.4 Documente: Carte tehnica; Raport pe lot; Raport incercari de tip; Declaratie de conformitate + garantie & calitate Da/Nu Da Da
7.1 Garantie de la punerea in functiune luni 60 60

FISA TEHNICA Nr. 4 — Comutator de prize sub sarcina (vacuum)

Nr. Parametri tehnici UM Valoare solicitata Valoare oferita
Producator / Tip: Comutator de prize in vacuum
1. Constructie
1.1 Mediu de comutare — Vacuum Vacuum
1.2 Domeniu temperatura ulei °C -25…+105 -25…+105
2. Caracteristici tehnice
2.1 Numar pozitii de operare buc 19 19
2.2 Amplasare — In interiorul cuvei transformatorului In cuva
2.3 Numar faze buc 3 3
2.4 Curent nominal A 250 400
2.5 Curent nominal de incercare kA 4 4
2.6 Curent de varf de incercare kA 10 10
2.7 Durata maxima scurtcircuit s 3 3
2.8 Frecventa Hz 50 50
2.9 Cea mai inalta tensiune a sistemului kV Max. 123 72.5
2.10 Suport la impuls de trasnet (1.2/50 μs) kV 650 325
2.11 Suport la frecventa industriala 50 Hz / 1 min kV 275 140
3–6. Intretinere, incercari, documente, garantie
3.1–3.4 Operatii garantate / Durata de viata / Interval mentenanta / In timpul vietii — 600.000 / 30 ani / 300.000 operatii / — 600.000 / 30 ani / 200.000 operatii / ✔
4.1–4.2 Incercari de tip & rutina (SR EN 60076) — Conform cerintelor Conform cerintelor
5.1–5.4 Documente: Carte tehnica; Raport pe lot; Raport incercari de tip; Declaratie de conformitate + garantie & calitate Da/Nu Da Da
6.1 Garantie de la punerea in functiune luni 60 60

FISA TEHNICA Nr. 5 — Supapa de descarcare a presiunii

Nr. Parametri tehnici UM Valoare solicitata Valoare oferita
1. Climat & exploatare
1.1 Instalare — Exterior, pe transformator Exterior, pe transformator
1.2 Altitudine maxima m max. 1000 max. 1000
1.3 Temperatura aerului (max/min) °C +80 / -40 +45 / -35
1.4 Temperatura uleiului (max/min) °C +120 / -30 +120 / -30
1.5–1.8 Umiditate / Seismic / Vant / Radiatie solara — 100% / 0.2 / 70 / 1.3 La fel
2. Constructie
2.1 Materiale (Al vopsit RAL7033 / otel inoxidabil) Da/Nu Da / Da Da / Da
2.2 Microcontacte buc 1 NO + 1 NC 1 NO + 1 NC
3. Caracteristici tehnice
3.1 Curent de functionare continuu A 10 10 (CA)
3.2 Tensiune nominala de izolare kV r.m.s. 2.5 2.5
3.3 Domeniu temperatura ulei °C -30…+120 -30…+120
3.4 Presiune de functionare bar 0.55 0.55
4–7. Intretinere, incercari, documente, garantie
4.1–4.2 Interval inspectie / Durata de viata — Conf. EP 116/94 / 30 ani Dupa caz / 30 ani
5.1–5.2 Incercari de tip / rutina (SR EN 60076) — Conform cerintelor Conform cerintelor
6.1–6.4 Documente: Carte tehnica; Raport pe lot; Raport incercari de tip; Declaratie de conformitate + garantie & calitate Da/Nu Da Da
7.1 Garantie de la punerea in functiune luni 60 60

FISA TEHNICA Nr. 6 — Set masurare temperatura ulei / infasurari

Nr. Parametri tehnici UM Valoare solicitata Valoare oferita
1. Climat & exploatare
1.1–1.7 Exterior; altitudine max. 1000 m; +45/-35 °C; UR 100%; seismic 0.2; vant 70 daN/m²; radiatie solara 1.3 kW/m² — Conform enuntului La fel
2. Componente
2.1–2.7 Sonda PT100; indicator analogic pe transformator; transmitator rezistenta; ≥4 contacte; sticla laminata cu filtru UV; indicare la distanta Da/Nu Da Da
3. Caracteristici tehnice
3.1 Domeniu de masura °C -20…+140 -20…+140
3.2–3.6 Iesire analogica 4–20 mA; indicare la distanta; compensare ambient; intrare de curent (termometru infasurare); iesiri 4–20 mA alimentate Da/Nu Da Da
3.7 Necesita recalibrare Da/Nu Da —
3.8 Mentenanta redusa Da/Nu Da Da
4–7. Intretinere, incercari, documente, garantie
4.1–4.2 Interval inspectie / Durata de viata — Conf. EP 116/94 / 30 ani Dupa caz / —
5.1–5.2 Incercari de tip / rutina (SR EN 60076) — Conform cerintelor Conform cerintelor
6.1–6.4 Documente: Carte tehnica; Rapoarte de lot & de tip; Declaratie de conformitate Da/Nu Da Da
7.1 Garantie de la punerea in functiune luni 60 60

FISA TEHNICA Nr. 7 — Actionator pentru comutator de prize

Nr. Parametri tehnici UM Valoare solicitata Valoare oferita
1. Climat & exploatare
1.1–1.7 Interior sau exterior; altitudine ≤1000 m; +45/-35 °C; UR 100%; seismic 0.2; vant 70 daN/m²; radiatie 1.3 kW/m² — Conform enuntului Exterior / La fel
2. Constructie
2.1 Cabinet si usi din aluminiu Da/Nu Da Da
2.2 Grad de protectie IP 65 65
2.3 Design anti-condens Da/Nu Da Da
3. Specificatii tehnice
3.1 Raport de angrenaj — 6.5 6.5
3.2 Tensiune de alimentare VAC 230/400 230/400
3.3 Frecventa Hz 50 50
3.4 Indicarea pozitiei prizelor — BCD + 1–19 (contacte NO) BCD + 1–19 (contacte NO)
3.5 Indicatie pentru 19 pozitii de contact Da/Nu Da Da
3.6 Mecanism de transmisie — Curele trapezoidale durabile Curele trapezoidale durabile
3.7 Protectie impotriva comutarilor succesive — Blocare electromecanica prin componente active in circuitul de comanda; nu sunt admise solutii in circuite auxiliare Conform
4–7. Intretinere, incercari, documente, garantie
4.1–4.4 Inspectii / Operatii garantate / Durata de viata / MTBF — Conf. EP 116/94 / 600.000 / 30 ani / — La fel / 600.000 / 30 ani / 3 an^-1
5.1–5.2 Incercari de tip & rutina (SR EN 60076) — Conform cerintelor Conform cerintelor
6.1–6.4 Documente: Carte tehnica; Raport pe lot; Raport incercari de tip; Declaratie de conformitate + garantie & calitate Da/Nu Da Da
7.1 Garantie de la punerea in functiune luni 60 60

Notita: Formatare pregatita pentru print si export PDF. La nevoie, pot adauga numerotarea paginilor si antet/subsol.

Caracteristici cheie

Siguranta ridicata

  • Sisteme de izolare avansate pentru functionare fiabila pe termen lung.
  • Relee de protectie integrate pentru a preveni suprasarcinile si scurtcircuitele.
  • Optiuni rezistente la foc si etanse la ulei pentru a minimiza riscurile de mediu.
  • Conformitate deplina cu standardele IEC / IEEE de siguranta.

Durabilitate

  • Design robust cu acoperiri anticoroziune pentru aplicatii in exterior.
  • Sisteme de racire optimizate (ONAN / ONAF / KNAN) asigura functionare stabila la sarcini variabile.
  • Proiectat pentru o durata de viata >25 ani cu mentenanta minima.
  • Fiabilitate dovedita in conditii meteo si de retea extreme.

Integrare ridicata

  • Dimensiuni compacte cu rapoarte de tensiune personalizabile pentru aplicatii BESS si regenerabile.
  • Conexiuni plug-and-play care simplifica instalarea si punerea in functiune.
  • Optiuni flexibile de constructie: transformatoare in ulei sau uscate.
  • Solutii scalabile de la distributie de medie tensiune pana la proiecte utilitare la scara mare.
