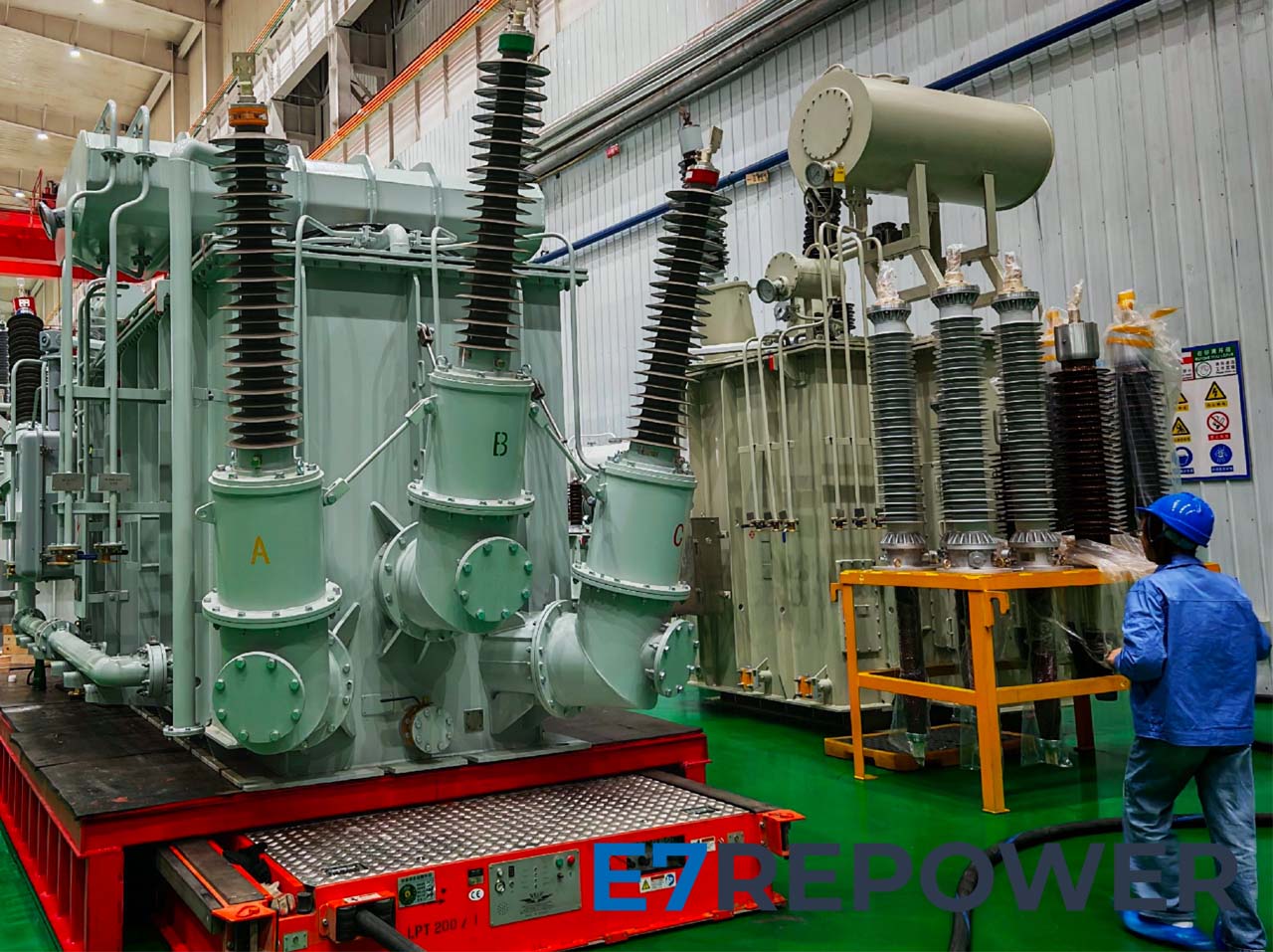

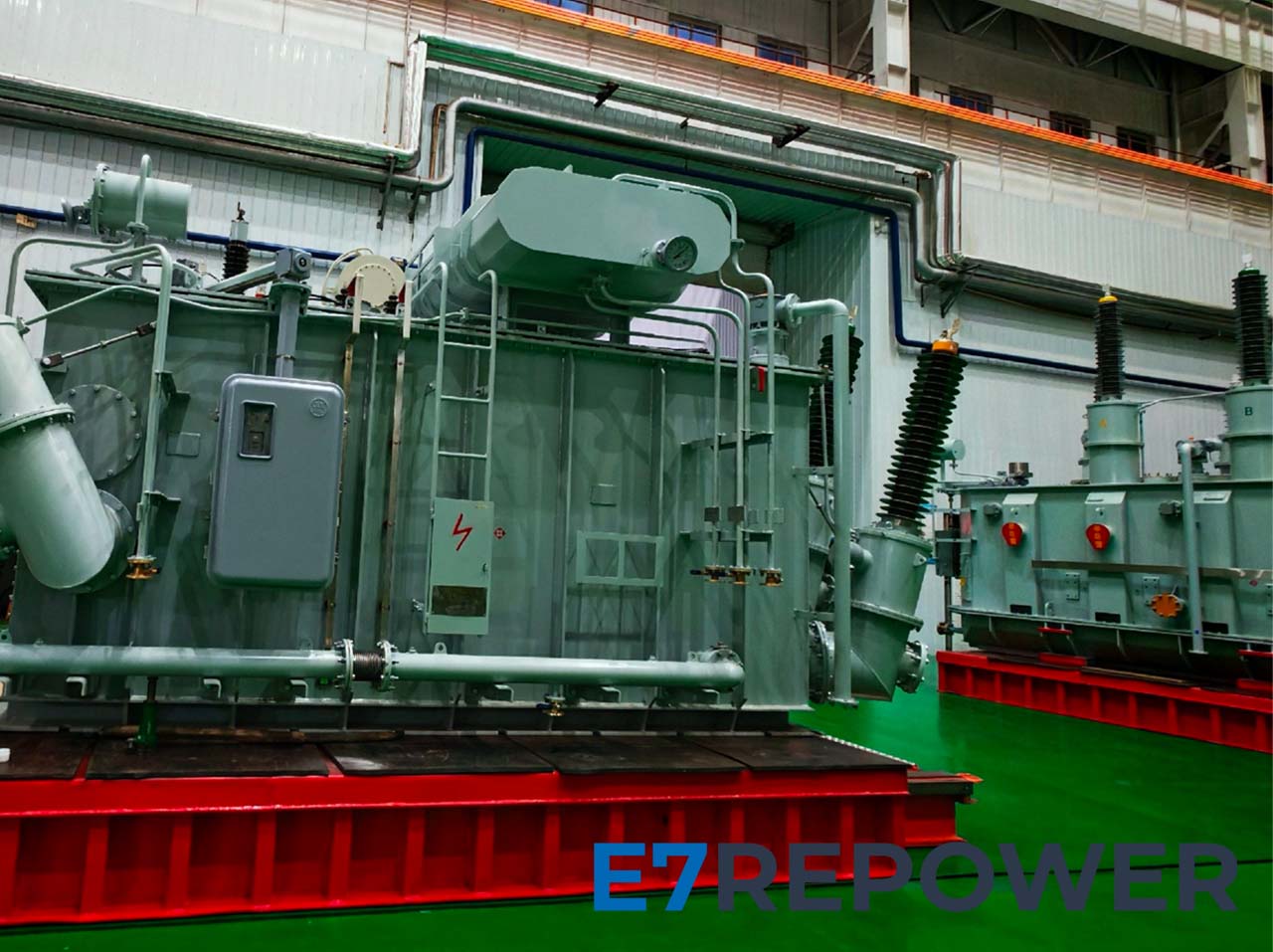

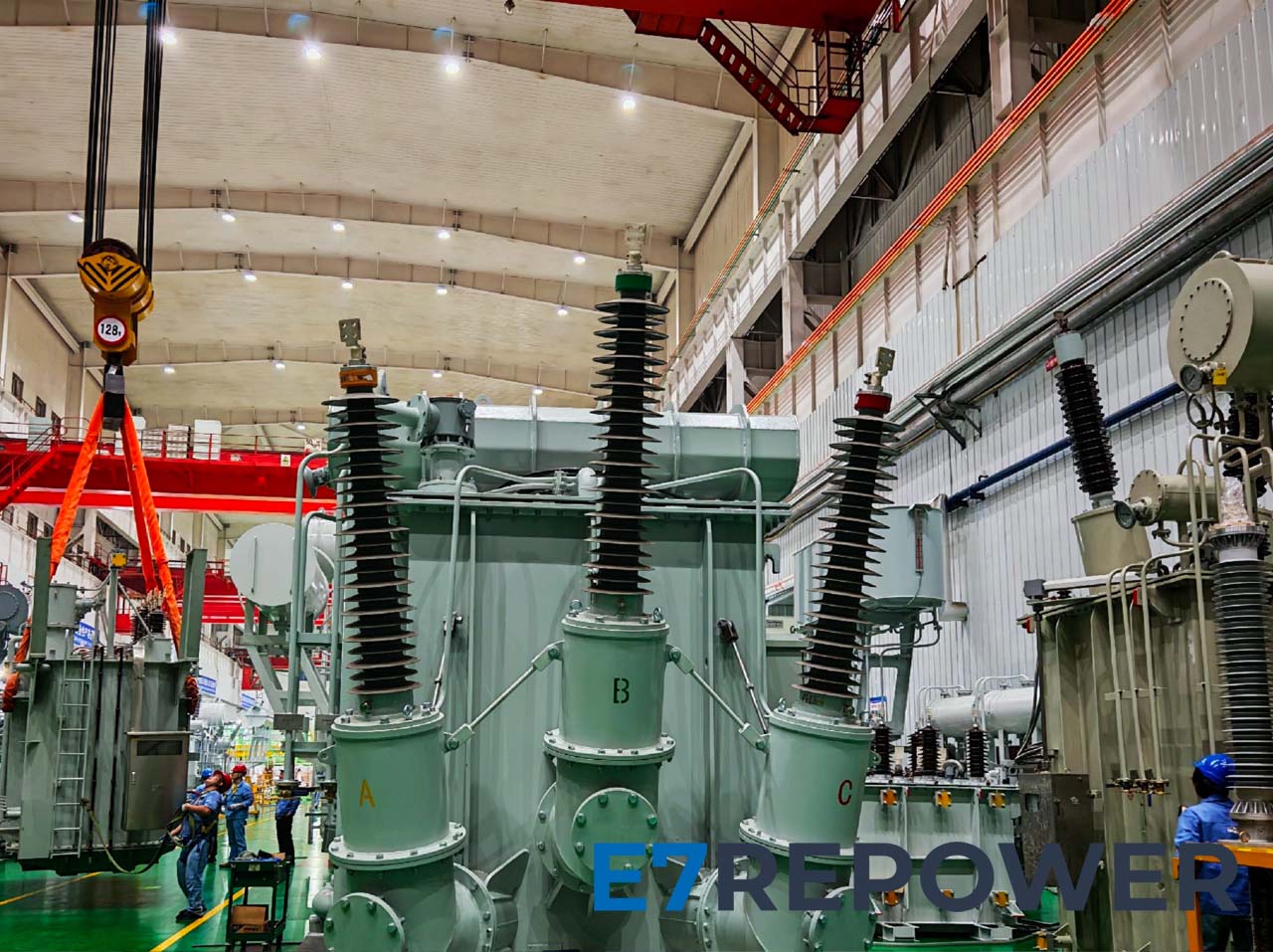

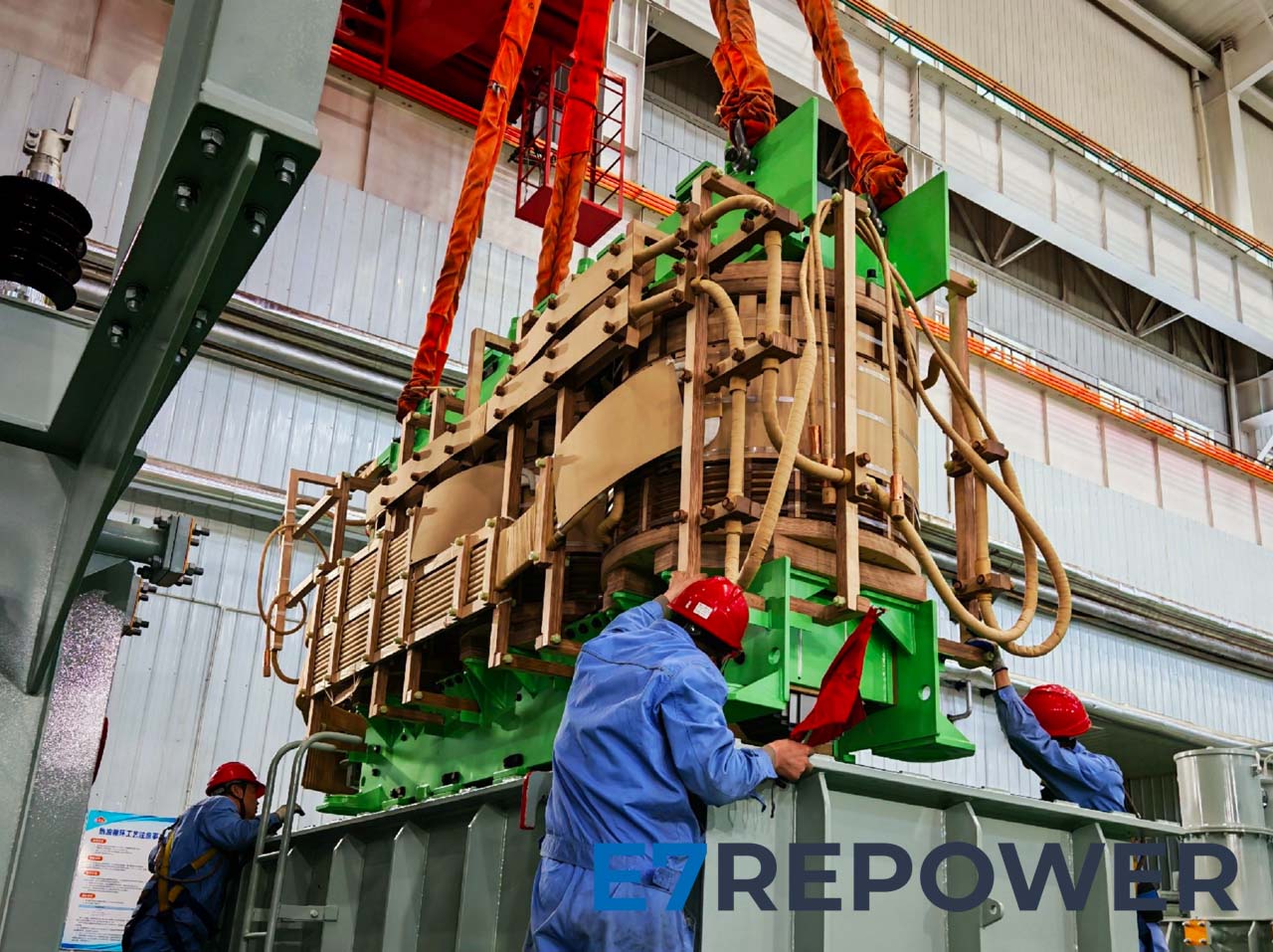

Yuqori ishonchlilikka ega 110/20 kV, 40 MVA ONAN quvvat transformatori, IEC 60076 talablariga mos. Mis chulg‘amlar, vakuum OLTC, to‘liq monitoring va barcha aksessuarlar bilan.
Applicated Reference
Wind power Station
PV Power Station
Generator Factory
Island
Large-scale
Industrial User
TEXNIK MA’LUMOT VARAQASI 1d — Uch fazali transformator 110/20 kV, 40 MVA
| № | Texnik parametrlar | O‘lchov birligi | Talab qiymati | Taklif qiymati |
|---|---|---|---|---|
| Ishlab chiqaruvchi / Turi / Kod / Versiya | ||||
| — | Ishlab chiqaruvchi | — | ||
| — | Turi / Kod / Versiya | — | ||
| 1. Iqlimiy va ekspluatatsion sharoitlar | ||||
| 1.1 | O‘rnatish joyi | — | Ochiq havoda (outdoor) | — |
| 1.2 | Maks. balandlik | m | maks. 1000 | — |
| 1.3 | Havo harorati (maks / min) | °C | +45 / -35 | — |
| 1.4 | 20 °C da nisbiy namlik | % | 100 | — |
| 1.5 | Seysmik tezlanish | m/s² | 0.2 | — |
| 1.6 | Shamol bosimi | daN/m² | 70 | — |
| 1.7 | Maks. quyosh radiatsiyasi | kW/m² | 1.3 | — |
| 2. Konstruktsiya talablari | ||||
| 2.1 | Magnit o‘zak materiali | — | Sovuq prokatlangan kremniyli po‘lat listlar | — |
| 2.2 | Chulg‘am materiali | — | Mis | — |
| 2.3 | Izolyatsion moy markasi | — | Nynas | — |
| 2.3.1 | Dielektrik yo‘qotish koeffitsiyenti (tgδ) 90 °C da (IEC 60247) | % | < 0.5 | — |
| 2.3.2 | Moydagi suv miqdori (EN 60814) | ppm | < 10 | — |
| 2.3.3 | Ishlovsiz sinish kuchlanishi (EN 60156) | kV | > 70 | — |
| 2.4 | Vtulkalar (bushing)da tgδ o‘lchash rozetkalari | — | Ha | — |
| 2.5 | Sovitish usuli | — | ONAN | — |
| 2.6 | Himoya qoplamalari (ichki/tashqi, qalinlik, yopishish, mahkamlagichlar) | — | Ichki: moyga chidamli emal; Tashqi: grunt + 2 qatlam; ≥80 μm; yopishish 1–2; galvanizli mahkamlagichlar | — |
| 3. Texnik xarakteristikalar | ||||
| 3.1 | Yuklamasiz kuchlanish nisbatlari | kV/kV | 110/20 | 110/20 |
| 3.2 | Nominal quvvat | MVA | 40/40 | 40/40 |
| 3.3 | 110 kV tomonda yuklama ostida rostlagich (OLTC) — 19 pog‘ona (1 / 10 / 19) | % / kV | ±9 × 1.78; 127.62 / 110 / 92.378 | Xuddi shunday |
| 3.4 | Vektor guruhi | — | Yod-11 | Yod-11 |
| 3.5 | Nominal chastota | Hz | 50 | 50 |
| 3.6 | Samaradorlik indeksi | % | Min. 99.724 | Min. 99.72 |
| 3.8 | Yuklamasiz tok | % | Maks. 0.5 | Maks. 0.5 |
| 3.9 | Qisqa tutashuv kuchlanishi (In, fn, chulg‘am 75 °C) | % | 11.5 | 11.5 |
| 3.10 | Chidash kuchlanishlari (50 Hz 1 daq / LI 1.2/50 μs) — birlamchi / ikkilamchi | kV | AC: 185 / 50 — LI: 450 / 125 | Xuddi shunday |
| 3.11 | Izolyatsiya sinfi | — | A | A |
| 3.12 | Chulg‘am haroratining maksimal ko‘tarilishi | °C | 60 | 60 |
| 3.13 | Moy haroratining maksimal ko‘tarilishi | °C | 55 | 55 |
| 3.14 | Minimal oqim yo‘li (creepage) — 110 kV / 20 kV vtulkalar | mm | ≥3000 / ≥600 | Xuddi shunday |
| 3.15 | Shovqin darajasi | dB | Maks. 60 | Maks. 60 |
| 3.16 | Og‘irliklar (jami / maks. ko‘tarish / montajda / moy / maks. tashish) | t | — | ≈69 / ≈45 / ≈40 / ≈19 / ≈45 |
| 4. Aksessuarlar | ||||
| 4.1–4.6 | Magnitli moy sathi indikatori; havo filtri; OLTC; bosimni tushirish klapani; chulg‘am termometri; moy termometri | — | Talabga muvofiq | Talabga muvofiq |
| 4.8 | Rostlagich privodi | — | Talabga muvofiq | Talabga muvofiq |
| 5. Xizmat ko‘rsatish va ishonchlilik | ||||
| 5.1 | Ko‘rik (inspeksiya) oralig‘i | — | EP Conference 116/94 | Talabga muvofiq |
| 5.2 | Kafolatlangan xizmat muddati | yil | 30 | 30 |
| 6. Sinovlar | ||||
| 6.1 | Tip sinovlar | — | SR EN 60076 bo‘yicha | Talabga muvofiq |
| 6.2 | Zavod (rutina) sinovlari | — | SR EN 60076 bo‘yicha | Talabga muvofiq |
| 7. Taqdim etiladigan hujjatlar | ||||
| 7.1–7.4 | Texnik pasport; partiya sinov hisobotlari; tip sinov hisoboti; muvofiqlik deklaratsiyasi (kafolat va sifat sertifikatlari bilan) | Ha/Yo‘q | Ha | Ha |
| 8. Kafolat | ||||
| 8.1 | Ishga tushirilganidan boshlab | oy | 60 | 24+36 |
TEXNIK VARAQ №2 — Magnitli moy sathi indikatori
| № | Texnik parametrlar | O‘lchov birligi | Talab qiymati | Taklif qiymati |
|---|---|---|---|---|
| Ishlab chiqaruvchi: Xitoy TOP-3 (tafsilotlar NDA’dan keyin ProfiCircle tomonidan beriladi). Turi/Kod/Versiya: — | ||||
| 1. Iqlimiy va ekspluatatsion | ||||
| 1.1 | O‘rnatish joyi | — | Ochiq havoda | Ochiq havoda |
| 1.2 | Maks. balandlik | m | maks. 1000 | maks. 1000 |
| 1.3 | Havo harorati (maks / min) | °C | +40 / -35 | +45 / -35 |
| 1.4 | 20 °C da nisbiy namlik | % | 100 | 100 |
| 1.5 | Seysmik tezlanish | m/s² | 0.2 | 0.2 |
| 1.6 | Shamol bosimi | daN/m² | 70 | 70 |
| 1.7 | Maks. quyosh radiatsiyasi | kW/m² | 1.3 | 1.3 |
| 2. Konstruktsiya talablari | ||||
| 2.1 | Kommutatsiya kontaktlari | Ha/Yo‘q | Ha | Ha |
| 2.2 | Magnit ulanish | Ha/Yo‘q | Ha | Ha |
| 2.3 | UVga chidamli laminatsiyalangan ko‘rish oynasi | Ha/Yo‘q | Ha | Ha |
| 2.4 | Min/Maks sath signal kontaktlari | Ha/Yo‘q | Ha | Ha |
| 3. Xizmat va ishonchlilik | ||||
| 3.1 | Ko‘rik oralig‘i | — | EP Conference 116/94 | EP Conference 116/94 |
| 3.2 | Kafolatlangan xizmat muddati | yil | 30 | 30 |
| 4. Sinovlar | ||||
| 4.1 | Tip sinovlar | — | Mahsulot standarti bo‘yicha | Talabga muvofiq |
| 4.2 | Zavod sinovlari | — | Mahsulot standarti bo‘yicha | Talabga muvofiq |
| 5. Hujjatlar | ||||
| 5.1–5.4 | Texnik pasport; partiya sinov hisoboti; tip sinov hisoboti; muvofiqlik deklaratsiyasi (kafolat va sifat sertifikati bilan) | Ha/Yo‘q | Ha | Ha |
| 6. Kafolat | ||||
| 6.1 | Ishga tushirilganidan boshlab | oy | 60 | 24+36 |
TEXNIK VARAQ №3 — Transformator havo filtri
| № | Texnik parametrlar | O‘lchov birligi | Talab qiymati | Taklif qiymati |
|---|---|---|---|---|
| Ishlab chiqaruvchi / Turi / Kod / Versiya | ||||
| 1. Iqlimiy va ekspluatatsion | ||||
| 1.1 | O‘rnatish joyi | — | Ochiq havoda | Ochiq havoda |
| 1.2 | Maks. balandlik | m | maks. 1000 | maks. 1000 |
| 1.3 | Havo harorati (maks / min) | °C | +80 / -50 | +45 / -35 |
| 1.4–1.7 | Namlik / Seysmika / Shamol / Quyosh radiatsiyasi | — | 100% / 0.2 m/s² / 70 daN/m² / 1.3 kW/m² | Xuddi shunday |
| 2. Konstruktsiya talablari | ||||
| 2.1 | Zanglamaydigan po‘lat filtr | Ha/Yo‘q | Ha | Ha |
| 2.2 | Modulli namlik va harorat datchigi | Ha/Yo‘q | Ha | Ha |
| 2.3 | Gigroskopik to‘ldirgich | — | Silikagel | Silikagel |
| 2.4–2.6 | Test tugmasi / LED indikatsiya / Filtr qizdirishi | Ha/Yo‘q | Ha / Ha / Ha | Ha / Ha / Ha |
| 3. Texnik xarakteristikalar | ||||
| 3.1 | UVga chidamli tashqi qismlar | Ha/Yo‘q | Ha | Ha |
| 3.2 | Himoya darajasi (EN 60529) | IP | 55 | 55 |
| 3.3 | Analog sath signali | mA | 4…20 | 4…20 |
| 3.4–3.6 | Davriy ko‘riklar / Silikagel almashtirish / Atrof-muhit ifloslanishi | — | Minimal / Yo‘q / Yo‘q | Minimal / Yo‘q / Yo‘q |
| 4–7. Xizmat, sinov, hujjatlar, kafolat | ||||
| 4.1–4.2 | Ko‘rik oralig‘i / Xizmat muddati | yil | 1 / 30 | 1 / 30 |
| 5.1–5.2 | Tip / zavod sinovlari (SR EN 60076) | — | Talabga muvofiq | Talabga muvofiq |
| 6.1–6.4 | Hujjatlar: Texnik pasport; partiya hisoboti; tip sinov hisoboti; muvofiqlik deklaratsiyasi + kafolat va sifat | Ha/Yo‘q | Ha | Ha |
| 7.1 | Ishga tushirilganidan boshlab kafolat | oy | 60 | 60 |
TEXNIK VARAQ №4 — Yuklama ostida rostlagich (vakuum OLTC)
| № | Texnik parametrlar | O‘lchov birligi | Talab qiymati | Taklif qiymati |
|---|---|---|---|---|
| Ishlab chiqaruvchi / Turi: Vakuum rostlagich | ||||
| 1. Konstruktsiya | ||||
| 1.1 | Kommutatsiya muhiti | — | Vakuum | Vakuum |
| 1.2 | Moy harorati diapazoni | °C | -25…+105 | -25…+105 |
| 2. Texnik xarakteristikalar | ||||
| 2.1 | Ish pozitsiyalari soni | dona | 19 | 19 |
| 2.2 | Joylashuvi | — | Transformator bakining ichida | Bak ichida |
| 2.3 | Fazalar soni | dona | 3 | 3 |
| 2.4 | Nominal tok | A | 250 | 400 |
| 2.5 | Nominal sinov toki | kA | 4 | 4 |
| 2.6 | Pik sinov toki | kA | 10 | 10 |
| 2.7 | Maks. qisqa tutashuv davomiyligi | s | 3 | 3 |
| 2.8 | Chastota | Hz | 50 | 50 |
| 2.9 | Tizimning eng yuqori kuchlanishi | kV | Maks. 123 | 72.5 |
| 2.10 | Yashin impulsi bo‘yicha chidash (1.2/50 μs) | kV | 650 | 325 |
| 2.11 | Quvvat chastotasi bo‘yicha chidash 50 Hz / 1 daq | kV | 275 | 140 |
| 3–6. Xizmat, sinov, hujjatlar, kafolat | ||||
| 3.1–3.4 | Kafolatlangan kommutatsiyalar / Xizmat muddati / Xizmat oralig‘i / Umr davomida | — | 600,000 / 30 yil / 300,000 kommutatsiya / — | 600,000 / 30 yil / 200,000 kommutatsiya / ✔ |
| 4.1–4.2 | Tip va zavod sinovlari (SR EN 60076) | — | Talabga muvofiq | Talabga muvofiq |
| 5.1–5.4 | Hujjatlar: Texnik pasport; partiya hisoboti; tip sinov hisoboti; muvofiqlik deklaratsiyasi + kafolat va sifat | Ha/Yo‘q | Ha | Ha |
| 6.1 | Ishga tushirilganidan boshlab kafolat | oy | 60 | 60 |
TEXNIK VARAQ №5 — Bosimni tushirish klapani
| № | Texnik parametrlar | O‘lchov birligi | Talab qiymati | Taklif qiymati |
|---|---|---|---|---|
| 1. Iqlimiy va ekspluatatsion | ||||
| 1.1 | O‘rnatish | — | Tashqi, transformator ustida | Tashqi, transformator ustida |
| 1.2 | Maks. balandlik | m | maks. 1000 | maks. 1000 |
| 1.3 | Havo harorati (maks/min) | °C | +80 / -40 | +45 / -35 |
| 1.4 | Moy harorati (maks/min) | °C | +120 / -30 | +120 / -30 |
| 1.5–1.8 | Namlik / Seysmika / Shamol / Quyosh radiatsiyasi | — | 100% / 0.2 / 70 / 1.3 | Xuddi shunday |
| 2. Konstruktsiya | ||||
| 2.1 | Materiallar (bo‘yalgan Al RAL7033 / zanglamas po‘lat) | Ha/Yo‘q | Ha / Ha | Ha / Ha |
| 2.2 | Mikro-kontaktlar | dona | 1 NO + 1 NC | 1 NO + 1 NC |
| 3. Texnik xarakteristikalar | ||||
| 3.1 | Uzluksiz ish toki | A | 10 | 10 (AC) |
| 3.2 | Nominal izolyatsiya kuchlanishi | kV·r.m.s. | 2.5 | 2.5 |
| 3.3 | Moy harorati diapazoni | °C | -30…+120 | -30…+120 |
| 3.4 | Ish bosimi | bar | 0.55 | 0.55 |
| 4–7. Xizmat, sinov, hujjatlar, kafolat | ||||
| 4.1–4.2 | Ko‘rik oralig‘i / Xizmat muddati | — | EP Conf. 116/94 / 30 yil | Talabga muvofiq / 30 yil |
| 5.1–5.2 | Tip / zavod sinovlari (SR EN 60076) | — | Talabga muvofiq | Talabga muvofiq |
| 6.1–6.4 | Hujjatlar: Texnik pasport; partiya hisobotlari; tip sinov hisoboti; muvofiqlik deklaratsiyasi + kafolat va sifat | Ha/Yo‘q | Ha | Ha |
| 7.1 | Ishga tushirilganidan boshlab kafolat | oy | 60 | 60 |
TEXNIK VARAQ №6 — Moy / chulg‘am haroratini o‘lchash to‘plami
| № | Texnik parametrlar | O‘lchov birligi | Talab qiymati | Taklif qiymati |
|---|---|---|---|---|
| 1. Iqlimiy va ekspluatatsion | ||||
| 1.1–1.7 | Ochiq havoda; balandlik ≤1000 m; +45/-35 °C; RH 100%; seysmika 0.2; shamol 70 daN/m²; quyosh 1.3 kW/m² | — | Ko‘rsatilganidek | Xuddi shunday |
| 2. Tarkibiy qismlar | ||||
| 2.1–2.7 | PT100 zond; transformator ustida analog indikator; qarshilik uzatkich; ≥4 kontakt; UV-filtrli laminat oynacha; masofaviy ko‘rsatish | Ha/Yo‘q | Ha | Ha |
| 3. Texnik xarakteristikalar | ||||
| 3.1 | O‘lchash diapazoni | °C | -20…+140 | -20…+140 |
| 3.2–3.6 | Analog chiqish 4–20 mA; masofaviy ko‘rsatish; muhit kompensatsiyasi; tok kirishi (chulg‘am termometri); 4–20 mA chiqishlar quvvatlanishi | Ha/Yo‘q | Ha | Ha |
| 3.7 | Qayta kalibrlash talab qilinadi | Ha/Yo‘q | Ha | — |
| 3.8 | Kam texnik xizmat | Ha/Yo‘q | Ha | Ha |
| 4–7. Xizmat, sinov, hujjatlar, kafolat | ||||
| 4.1–4.2 | Ko‘rik oralig‘i / Xizmat muddati | — | EP Conf. 116/94 / 30 yil | Talabga muvofiq / — |
| 5.1–5.2 | Tip / zavod sinovlari (SR EN 60076) | — | Talabga muvofiq | Talabga muvofiq |
| 6.1–6.4 | Hujjatlar: Texnik pasport; partiya va tip sinov hisobotlari; muvofiqlik deklaratsiyasi | Ha/Yo‘q | Ha | Ha |
| 7.1 | Ishga tushirilganidan boshlab kafolat | oy | 60 | 60 |
TEXNIK VARAQ №7 — Rostlagich privodi (aktuator)
| № | Texnik parametrlar | O‘lchov birligi | Talab qiymati | Taklif qiymati |
|---|---|---|---|---|
| 1. Iqlimiy va ekspluatatsion | ||||
| 1.1–1.7 | Ichki yoki tashqi; balandlik ≤1000 m; +45/-35 °C; RH 100%; seysmika 0.2; shamol 70 daN/m²; quyosh 1.3 kW/m² | — | Ko‘rsatilganidek | Ochiq havoda / Xuddi shunday |
| 2. Konstruktsiya | ||||
| 2.1 | Alyuminiy shkaf va eshiklar | Ha/Yo‘q | Ha | Ha |
| 2.2 | Himoya darajasi | IP | 65 | 65 |
| 2.3 | Kondensatsiyaga qarshi dizayn | Ha/Yo‘q | Ha | Ha |
| 3. Texnik xususiyatlar | ||||
| 3.1 | Reduktor nisbati | — | 6.5 | 6.5 |
| 3.2 | Ta’minot kuchlanishi | VAC | 230/400 | 230/400 |
| 3.3 | Chastota | Hz | 50 | 50 |
| 3.4 | Pog‘ona indikatsiyasi | — | BCD + 1–19 (NO kontaktlar) | BCD + 1–19 (NO kontaktlar) |
| 3.5 | 19 ta kontakt pozitsiyasini ko‘rsatish | Ha/Yo‘q | Ha | Ha |
| 3.6 | Uzatish mexanizmi | — | Mustahkam V-kamarlar | Mustahkam V-kamarlar |
| 3.7 | Ketma-ket kommutatsiyadan himoya | — | Boshqaruv zanjirida faol komponentlar orqali elektromexanik blokirovka; yordamchi zanjirlardagi yechimlar ruxsat etilmaydi | Mos |
| 4–7. Xizmat, sinov, hujjatlar, kafolat | ||||
| 4.1–4.4 | Ko‘riklar / Kafolatlangan kommutatsiyalar / Xizmat muddati / MTBF | — | EP Conf. 116/94 / 600,000 / 30 yil / — | Xuddi shunday / 600,000 / 30 yil / yiliga 3 |
| 5.1–5.2 | Tip va zavod sinovlari (SR EN 60076) | — | Talabga muvofiq | Talabga muvofiq |
| 6.1–6.4 | Hujjatlar: Texnik pasport; partiya hisoboti; tip sinov hisoboti; muvofiqlik deklaratsiyasi + kafolat va sifat | Ha/Yo‘q | Ha | Ha |
| 7.1 | Ishga tushirilganidan boshlab kafolat | oy | 60 | 60 |
Eslatma: Maket chop etish va PDF eksport uchun tayyorlangan. Kerak bo‘lsa, sahifa raqamlari hamda header/footer qo‘shib beraman.
Asosiy afzalliklar
Yuqori xavfsizlik
- Ishonchli va uzoq muddatli ishlash uchun ilg‘or izolyatsiya tizimlari.
- Ortiqcha yuklama va qisqa tutashuvdan himoya qiluvchi integratsiyalashgan relelar.
- Atrof-muhit xavflarini kamaytirish uchun yong‘inga chidamli va moy o‘tkazmaydigan (oil-tight) opsiyalar.
- IEC / IEEE xavfsizlik standartlariga to‘liq mos.
Mustahkamlik
- Ochiq havoda qo‘llash uchun korroziyaga qarshi qoplamali bardoshli dizayn.
- Optimallashtirilgan sovitish tizimlari (ONAN / ONAF / KNAN) turli yuklamalarda barqaror ishlashni ta’minlaydi.
- Minimal texnik xizmat bilan 25+ yil xizmat muddati uchun mo‘ljallangan.
- Ekstremal ob-havo va tarmoq sharoitlarida ishonchliligi tasdiqlangan.
Yuqori integratsiya
- BESS va qayta tiklanuvchi energiya loyihalari uchun sozlanadigan kuchlanish nisbatlari bilan ixcham o‘lchamlar.
- Plug-and-play ulanishlar o‘rnatish va commissioning jarayonini soddalashtiradi.
- Moslashuvchan variantlar: moyli (oil-immersed) yoki quruq (dry-type) transformatorlar.
- O‘rta kuchlanish taqsimotidan utility miqyosidagi loyihalargacha kengaytiriladigan yechimlar.
Butun dunyoga yetkazib beramiz
Uskunalarni dunyoning istalgan nuqtasiga yetkazib beramiz.
