Modello E7-U.5015 da 5.015 MWh Raffreddato a Liquido

Ordina il contenitore di accumulo energetico raffreddato a liquido da 5.015 MWh (Modello E7-U.5015) direttamente dalla Cina. Consegna veloce e sicura in Europa e in tutto il mondo.

Applicated Reference

Wind power Station

PV Power Station

Generator Factory

Island

Large-scale
Industrial User

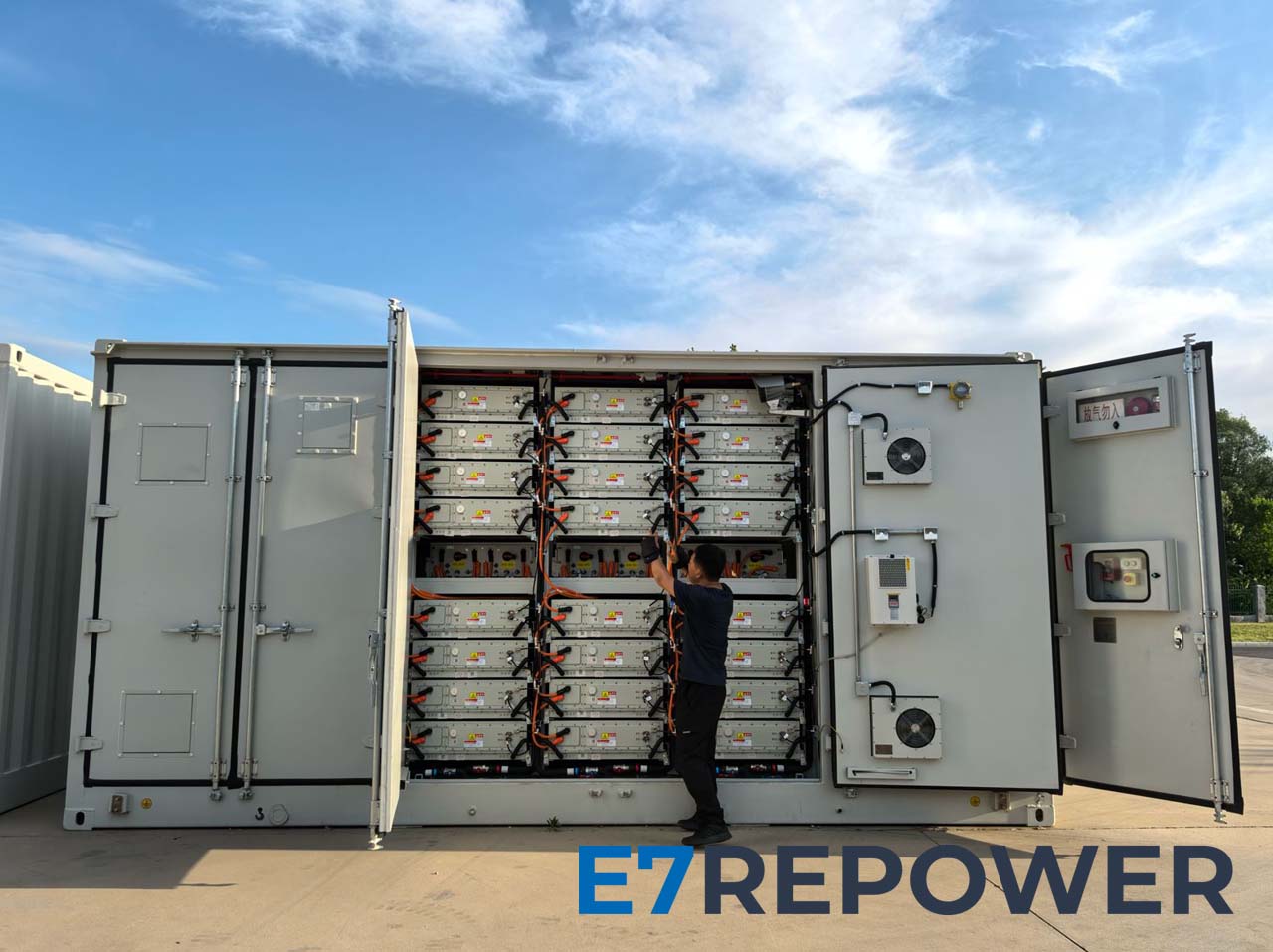

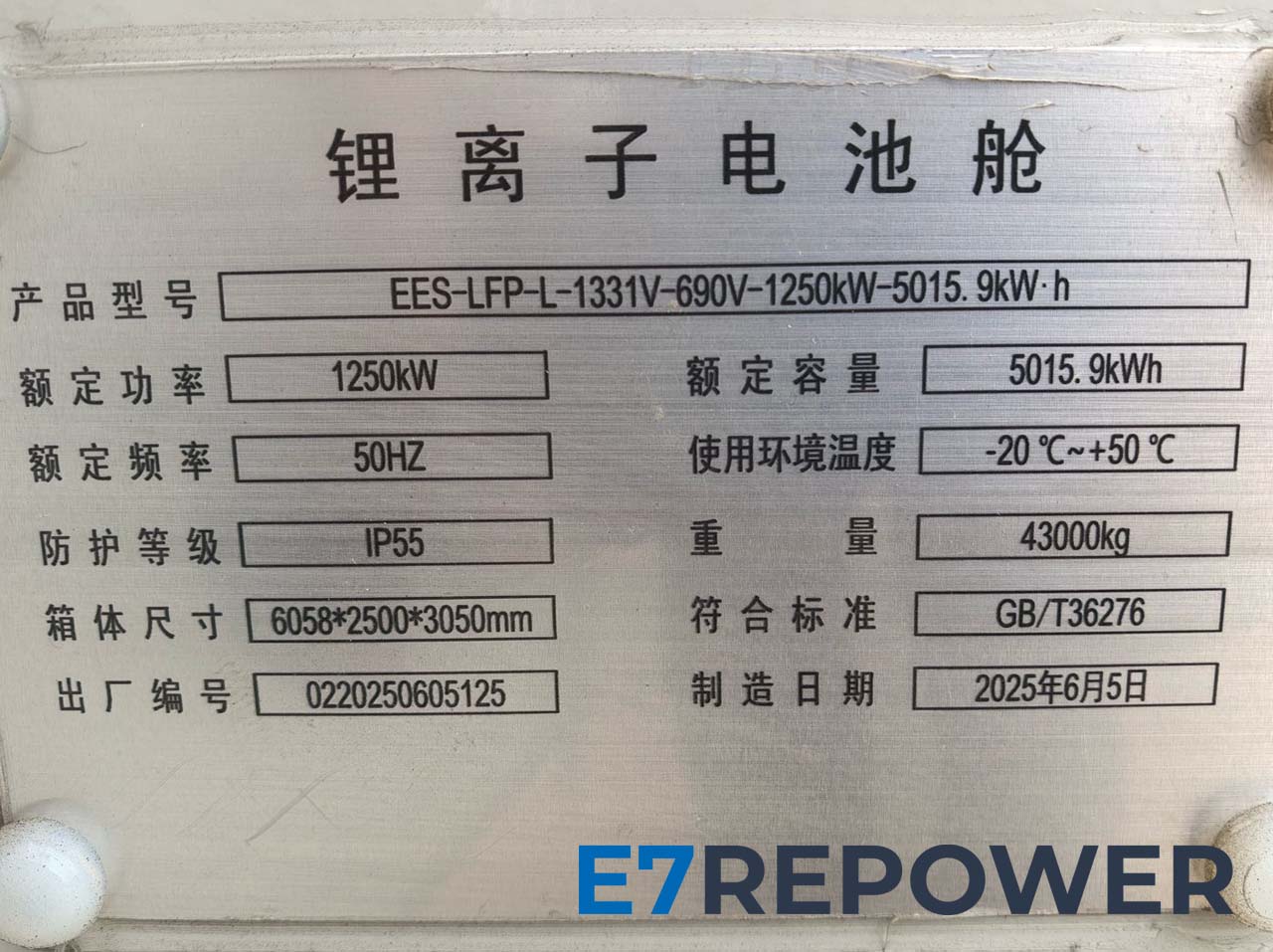

Contenitore di Accumulo Energetico da 5.015 MWh Raffreddato a Liquido — Specifica Tecnica

Modello: E7-U.5015

Numero	Voce	Specifica	Note
1	Energia nominale	5015.9616 kWh
2	Tensione nominale	1331.2 V
3	Struttura serie-parallelo	12P416S
4	Intervallo di tensione operativa	1164.8 ~ 1497.6 V
5	Potenza di carica nominale	2.5 MW
6	Potenza di scarica nominale	2.5 MW
7	Temperatura di lavoro	-30 ~ 55 ℃
8	Peso della cabina	≈ 45 t
9	Umidità ambientale di lavoro	≤ 90% RH	Senza condensa
10	Temperatura di stoccaggio	-20 ~ 45 ℃	Entro 1 mese
11	Temperatura di stoccaggio	0 ~ 35 ℃	Entro 1 anno
12	Dimensioni cabina prefabbricata	L6058 × W2435 × H2896 mm
13	Altitudine di lavoro	≤ 2000 m	Utilizzo ridotto >2000 m
14	Numero di cluster di batterie	12 cluster	12 cluster × 1 pila
15	Livello di protezione	IP54
16	Modalità antincendio	PERFLUORO (2-METIL-3-PENTANONE)
17	Rumore	≤ 80 dB	1 m di distanza dal dispositivo
18	Grado anticorrosione	C4	ISO12944
19	Potenza dell’alimentazione ausiliaria	≤ 80 kW	Incl. illuminazione, controllo, monitoraggio
20	Perdita in standby	≤ 3%
21	Modalità di raffreddamento	Raffreddamento a Liquido

Parametri delle Celle della Batteria

No.	Parametri	Specifica
1	Materiale del catodo della batteria	LiFePO4
2	Capacità della cella	314 Ah
3	Tensione nominale	3.2 V
4	Intervallo di tensione operativa	2.5 ~ 3.65 V
5	Temperatura operativa (carica)	0 ~ 55 ℃
6	Temperatura operativa (scarica)	-30 ~ 55 ℃

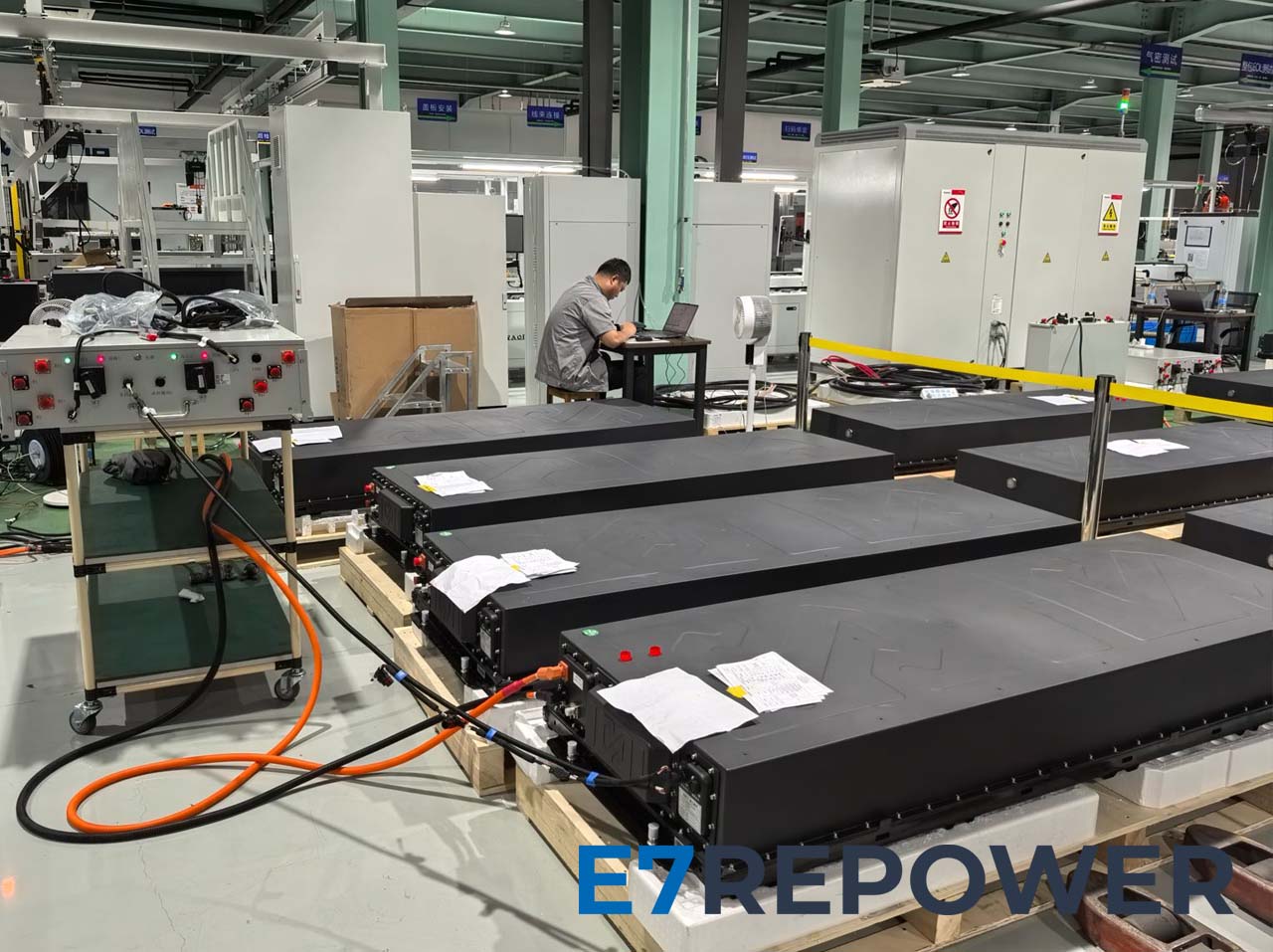

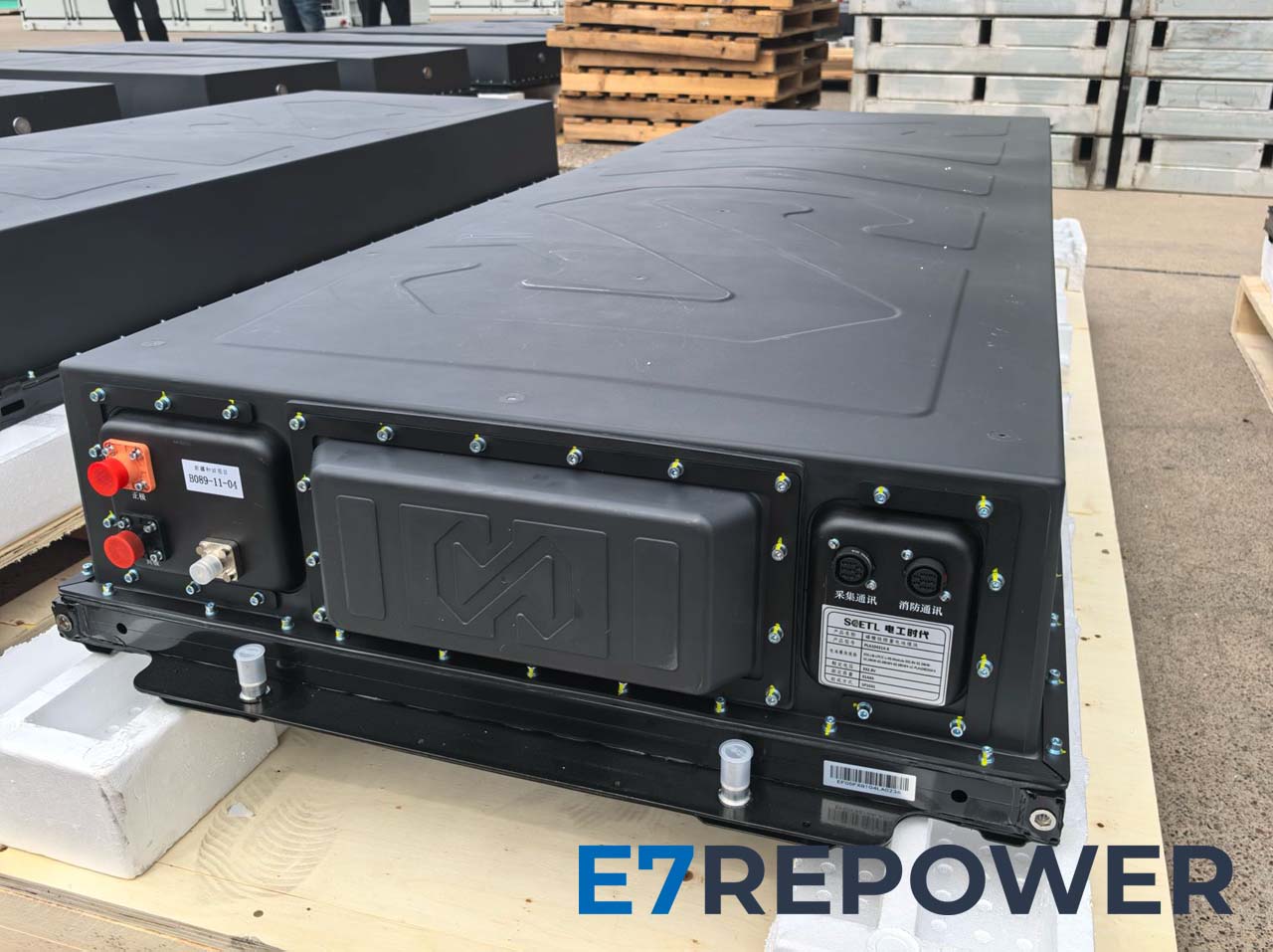

Parametri del Pacco Batteria

No.	Voce	Specifica
1	Tipo di cella	LFP
2	Tasso di carica	≤ 0.5C
3	Tasso di scarica	≤ 0.5C
4	Modalità di composizione	1P104S
5	Capacità nominale	314 Ah
6	Energia nominale	104.499 kWh
7	Tensione nominale	332.8 V
8	Intervallo di tensione operativa	260 ~ 379.6 V
9	Intervallo di temperatura massima operativa	Carica: 0~55 ℃ / Scarica: -30~55 ℃
10	Temperatura di lavoro ottimale	Carica: 25 ℃ ±2 / Scarica: 25 ℃ ±2
11	Temperatura di trasporto e stoccaggio	Entro 1 mese: -20~45 ℃ / Entro 6 mesi: -20~25 ℃
14	Prestazioni di isolamento	≥500 MΩ @ 2500 VDC
15	Tensione di tenuta	Corrente di dispersione ≤1 mA @4500 VDC, senza scintille/scariche
16	Livello IP	IP65
17	Umidità ambientale	< 90% RH (senza condensa)
18	Modalità di raffreddamento	Raffreddamento a Liquido
19	Peso	≈ 690 kg
20	Dimensioni (L × P × A)	790 × 2200 × 245 mm

Introduzione al Sistema di Accumulo Energetico

Il sistema di accumulo energetico è configurato come 5.015 MWh e adotta un design integrato in container. È adatto a molteplici scenari applicativi, tra cui centrali elettriche di accumulo di energia su larga scala, peak shaving e valley filling, nonché peak shaving e regolazione della frequenza.

La capacità della batteria è di 5.015 MWh. La batteria è collegata alla scatola degli interruttori ad alta tensione tramite cavo, e poi all’armadio combinatore all’interno del contenitore.

Sistema di Gestione della Batteria (BMS)

Il sistema di accumulo energetico è dotato di un BMS completo che adotta un’architettura di gestione a tre livelli con protezione software a tre livelli (livello modulo, livello cluster di batterie e livello stack di batterie). Fornisce controllo, gestione e protezione completi del sistema a batteria per garantirne il funzionamento sicuro e stabile.

Sistema di Gestione Termica

L’intero sistema di gestione termica utilizza il raffreddamento a liquido per controllare la temperatura della batteria. Un’unità raffreddata a liquido integrata e tubazioni ben progettate mantengono temperature efficaci del nucleo della cella in modo che l’ESS funzioni all’interno di un intervallo ottimale, prolungando la vita utile e migliorando la sicurezza e l’affidabilità.

Tabella 1-5 — Parametri Tecnici dell’Unità Raffreddata a Liquido

Voce	Specifica
Capacità di refrigerazione	~60 kW
Capacità di riscaldamento	~24 kW
Temperatura di lavoro	-30 ~ +55 ℃
Alimentazione ad alta tensione	380 VAC ± 10%
Refrigerante	R410A
Classe di protezione elettrica	IP55
Metodo di installazione	Installazione a pavimento
Modalità di comunicazione	RS485

Sistema Antincendio

L’armadio elettrico della batteria è dotato di apparecchiature antincendio composte da un dispositivo estinguente a base di perfluoroesanone (PERFLUORO-2-METIL-3-PENTANONE). I pacchi batteria sono divisi da barriere antincendio e un allarme è installato all’esterno della cabina.

Tabella 1-6 — Parametri Tecnici del Sistema di Protezione Antincendio

Voce	Specifica
Temperatura di lavoro	-30 ~ +70 ℃
Modalità di rilevamento incendi	Rilevatore composito
Modalità di estinzione	Completamente automatica
Agente estinguente	Perfluoroesanone (PERFLUORO-2-METIL-3-PENTANONE)
Tempo di scarica	≤ 14 s

Precauzioni

Precauzioni di Sicurezza

Operazione solo da personale elettrico professionista o tecnici formati e qualificati.
Assicurarsi che l’interruttore di alimentazione ad alta tensione sia scollegato durante l’installazione.
Controllare tutti i materiali prima dell’installazione; non installare se mancano o sono danneggiati.
Indossare guanti isolanti; avvolgere gli strumenti metallici con nastro isolante prima dell’uso.
Non toccare mai contemporaneamente i terminali positivo e negativo del pacco batteria.
I non professionisti non devono smontare gli involucri dei moduli o toccare i PCB interni.
Non modificare o utilizzare questo sistema in altri progetti senza l’approvazione del produttore.

Guida all’Uso Sicuro

Fornire misure di sicurezza per garantire un ambiente operativo sicuro e affidabile per il sistema a batteria.
Non superare la potenza nominale. Tenere il sistema lontano da fuoco, fonti di calore e acqua.
Se la batteria perde o emette un odore, interrompere immediatamente l’uso e avvisare il personale responsabile.
Eseguire un test di carica/scarica completa ogni sei mesi a 0.5C e conservare registrazioni dettagliate.
Dopo uno stoccaggio a lungo termine, eseguire un controllo di sicurezza prima dell’operazione per evitare problemi dovuti a connessioni allentate, condensa, corrosione o muffa.

Dichiarazione di Responsabilità

La presente specifica è solo di riferimento. Per questioni non menzionate, si prega di consultare la nostra azienda.
Quando questa specifica viene aggiornata, non verrà emesso alcun ulteriore avviso. I parametri finali del sistema alla
consegna sono soggetti all’accordo tecnico firmato.

Caratteristiche Principali

Elevata Sicurezza

Celle LFP sicure con elevata stabilità termica.
Classe di protezione IP54 che consente applicazioni esterne.
Classe anticorrosione C4 per garantire un’affidabilità di 20 anni.
Strategia di protezione antincendio orientata alla precauzione con sistemi antincendio indipendenti.

Durata

Sistema di raffreddamento a liquido all-in-one ad alta efficienza.
La differenza di temperatura all’interno del contenitore è inferiore a 5 °C.

Alto Grado di Integrazione

Design modulare; sistema a 1500 V.
Sistema elettrico isolato dal vano batteria per una manutenzione più semplice.
Design modulare altamente integrato che riduce l’uso del suolo fino al 35%.
Cabine prefabbricate che riducono significativamente i costi di installazione e il tempo di messa in servizio.

Spedizione in tutto il mondo

Spediamo le nostre apparecchiature in tutto il mondo.

Contattateci e risolveremo qualsiasi problema relativo alla logistica.
