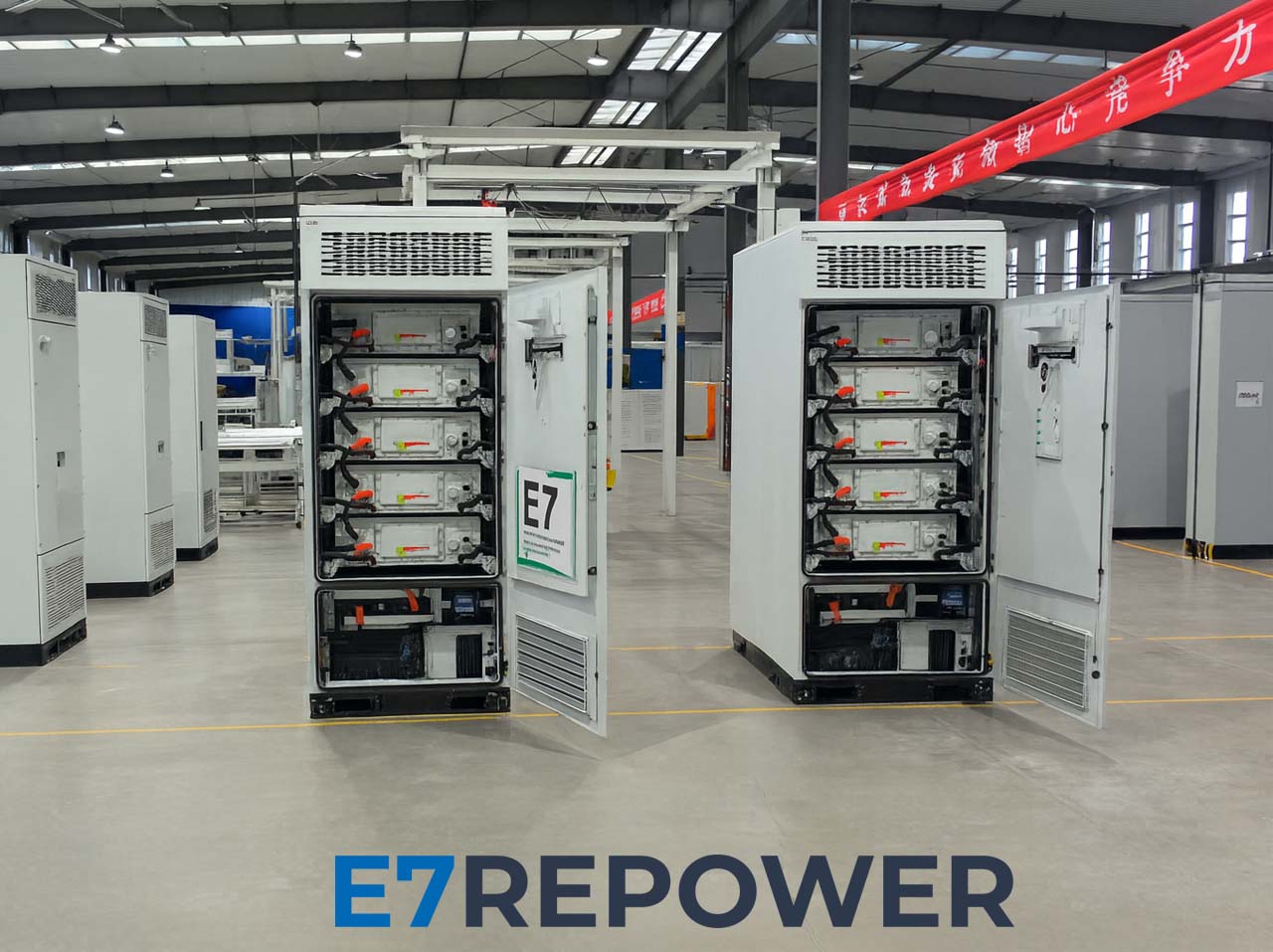

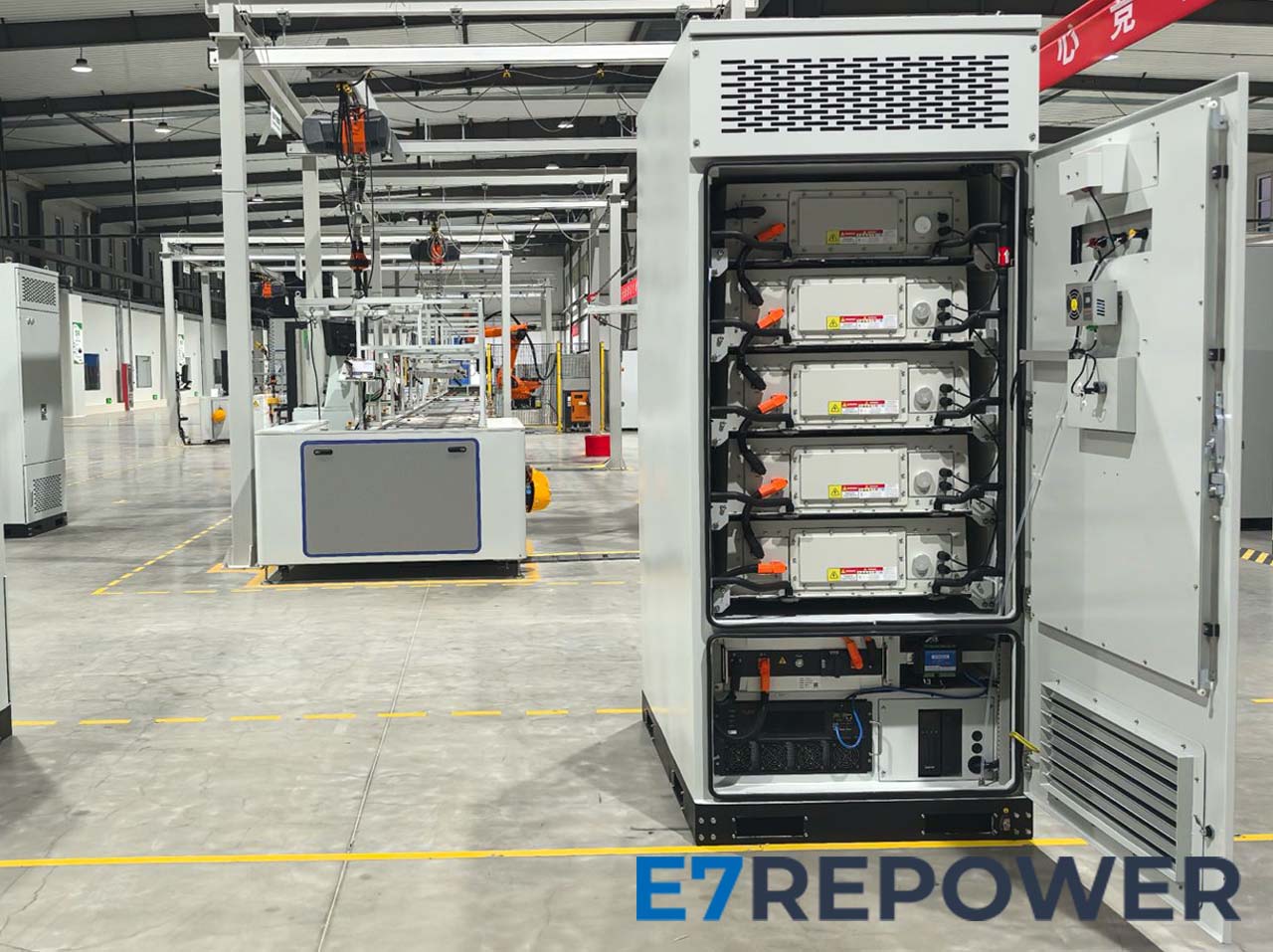

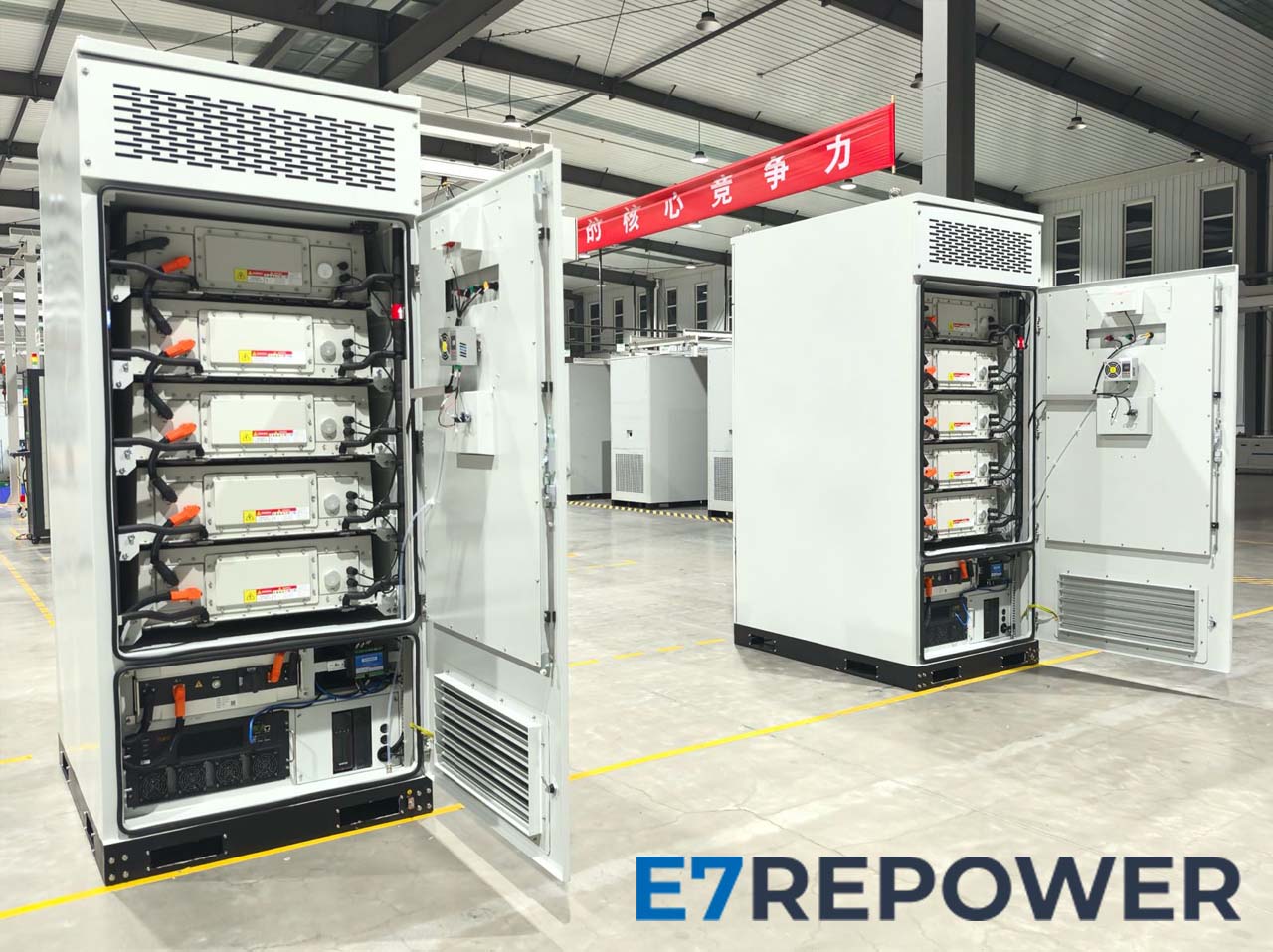

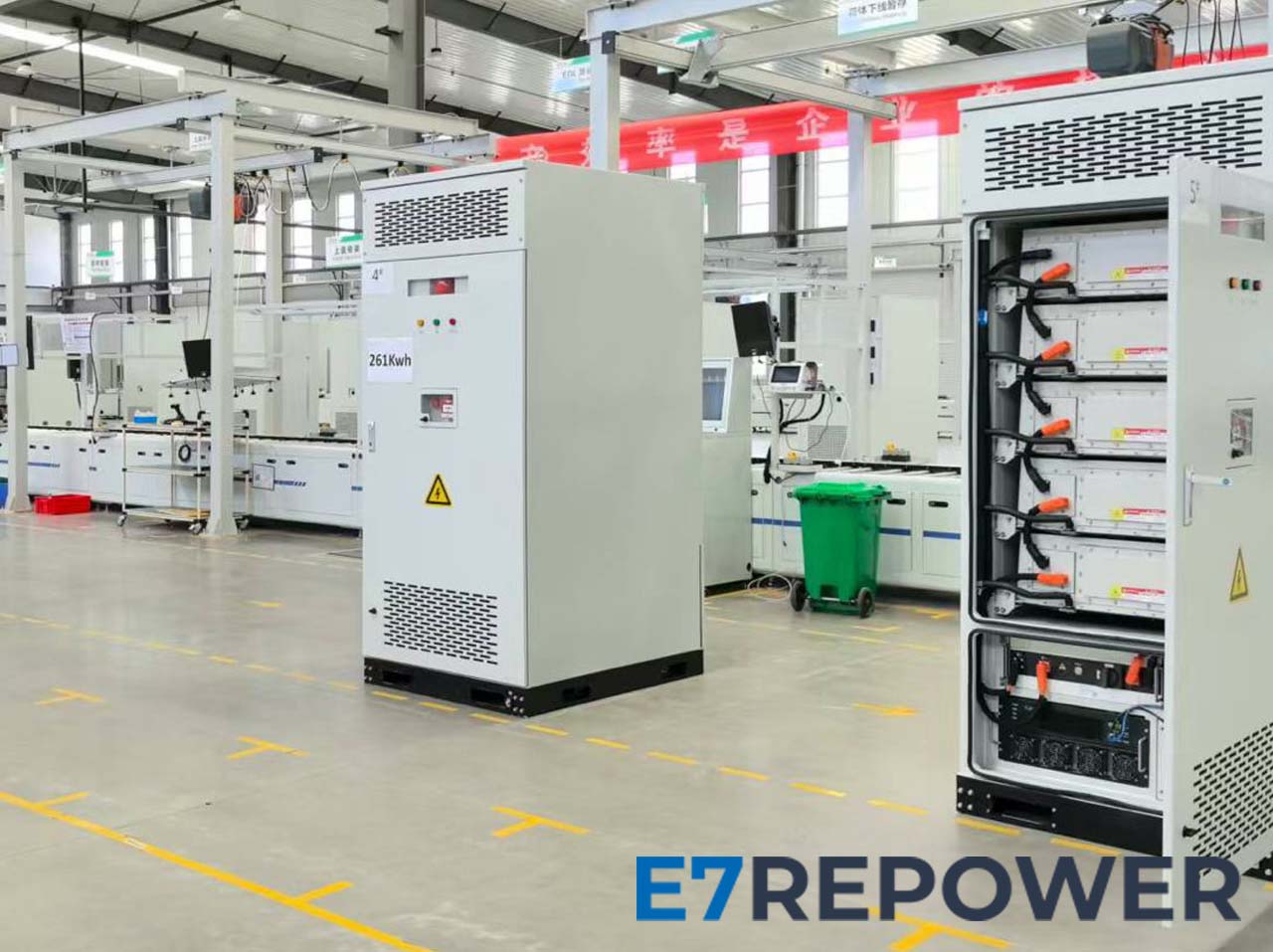

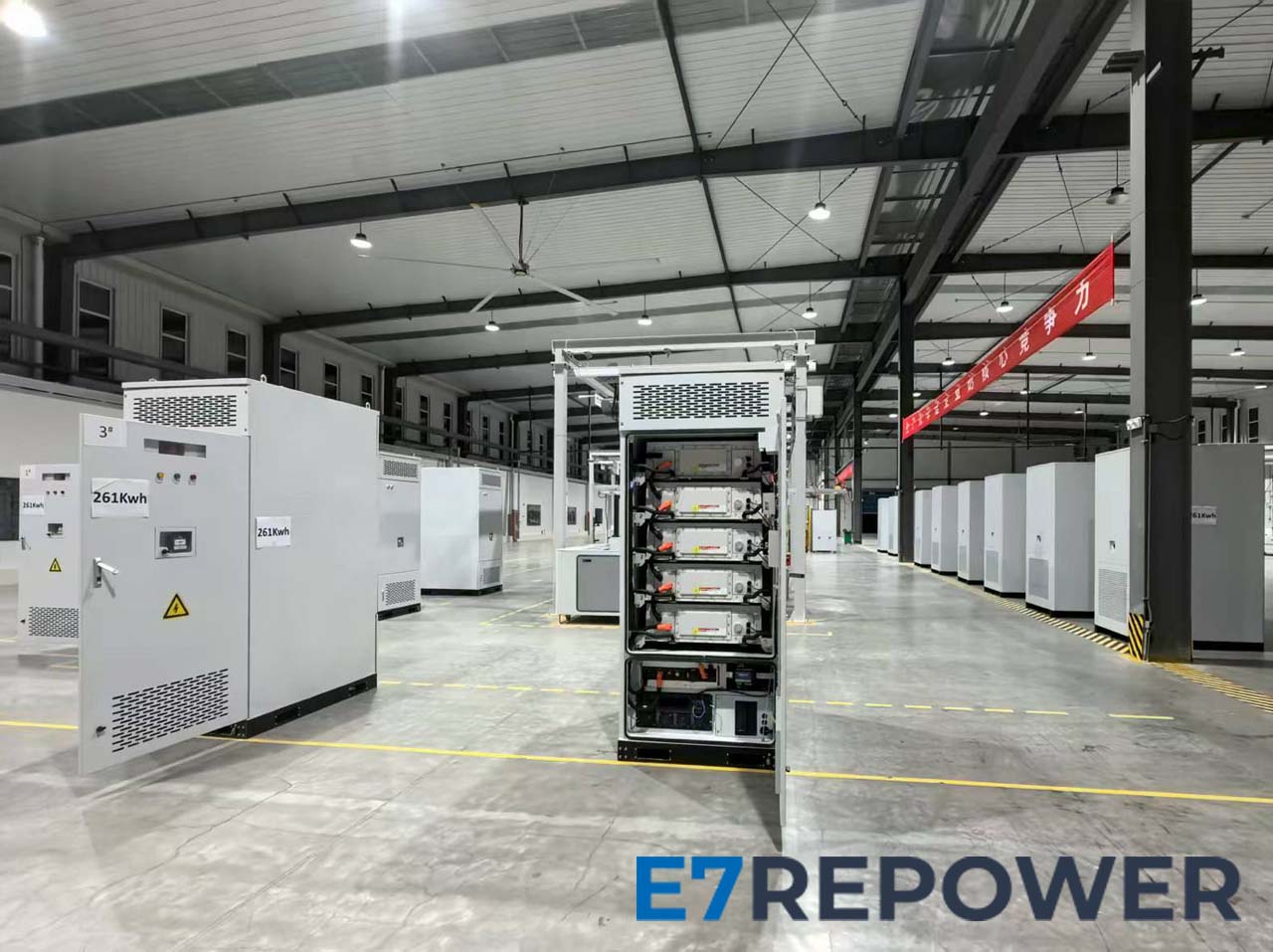

Systém akumulace energie je konfigurován jako 125 kW / 261 kWh a využívá distribuované integrované konstrukční řešení. Je určen pro různé aplikační scénáře, jako je nouzové napájení, vykrývání špiček a vyrovnávání zatížení v nízkém odběru.
Větrná elektrárna
Fotovoltaická elektrárna
Továrna s generátory
Ostrov
Velký průmyslový
uživatel
| Položka | Specifikace |
|---|---|
| Parametry DC | |
| Typ baterie | 3,2 V / 314 Ah, LFP |
| Jmenovitá kapacita | 261 kWh |
| Jmenovité napětí | DC 832 V |
| Rozsah napětí | DC 702 ~ 936 V |
| Míra nabíjení/vybíjení | 0,5C |
| Parametry výstupu při připojení k síti | |
| Jmenovitý výstupní výkon | 125 kW |
| Přetížitelnost | 1,1× trvale, 1,2× (1 min) |
| Jmenovité AC napětí | 400 V (−15 % ~ +15 %) |
| Jmenovitý výstupní proud | 180 A |
| Připojení k síti | 3P + N + PE |
| Jmenovitá síťová frekvence | 50/60 Hz ± 2,5 Hz |
| Účiník | 0,99 (nastavitelný −1 ~ +1) |
| Parametry výstupu v ostrovním režimu | |
| Jmenovitý výstupní výkon | 125 kW |
| Jmenovité AC napětí | 400 V (±3 %) |
| Jmenovitá frekvence | 50/60 Hz |
| Schopnost nevyvážené zátěže | 100 % |
| Základní parametry | |
| Rozměry (Š × H × V) | 1000 × 1350 × 2300 mm |
| Míra nabíjení/vybíjení | ≤ 0,5C |
| Hmotnost | 2,65 t |
| Stupeň krytí | IP54 |
| Třída protikorozní ochrany | C3 (volitelně C4 nebo C5) |
| Provozní teplota | −20 ~ 55 ℃ (volitelná verze pro velmi nízké teploty) |
| Rozsah vlhkosti | 0 ~ 95 % (bez kondenzace) |
| Chlazení | Kapalinové chlazení |
| Hasicí systém | Aerosol |
| Maximální pracovní nadmořská výška | 2000 m |
| Komunikace | RS485, Ethernet |
| Účinnost systému | ≥ 88 % |
| Tabulka 1–3 — Parametry článků | |
| Katodový materiál | LiFePO4 |
| Kapacita článku | 314 Ah |
| Jmenovité napětí | 3,2 V |
| Provozní rozsah napětí | 2,7 ~ 3,6 V |
| Provozní teplota (nabíjení) | 0 ~ 55 ℃ |
| Provozní teplota (vybíjení) | −20 ~ 55 ℃ |
| Tabulka 1–4 — Parametry bateriového modulu | |
| Typ článku | LFP |
| Míra nabíjení | ≤ 0,5C |
| Míra vybíjení | ≤ 0,5C |
| Konfigurace | 1P52S |
| Jmenovitá kapacita | 314 Ah |
| Jmenovitá energie | 52,249 kWh |
| Jmenovité napětí | 166,4 V |
| Provozní rozsah napětí | 140,4 ~ 187,2 V |
| Max. rozsah provozních teplot | Nabíjení: 0 ~ 55 ℃ / Vybíjení: −20 ~ 55 ℃ |
| Optimální pracovní teplota | Nabíjení: 25 ℃ ±2 / Vybíjení: 25 ℃ ±2 |
| Teplota při přepravě a skladování | 1 měsíc: −20 ~ 45 ℃ / 6 měsíců: −20 ~ 25 ℃ |
| Izolační odpor | ≥ 500 MΩ @ 2500 VDC |
| Zkouška izolační pevnosti | ≤ 1 mA @ 4500 VDC, bez jiskření/přeskoku |
| Stupeň krytí IP | IP67 |
| Relativní vlhkost okolí | < 90 % RH (bez kondenzace) |
| Způsob chlazení | Kapalinové chlazení |
| Hmotnost | 340 kg |
| Rozměry (Š × H × V) | 790 × 1145 × 245 mm |
Tento dokument představuje technické specifikace systému akumulace energie včetně PCS, BMS, EMS, tepelného managementu, požární ochrany a bezpečnostních pokynů.
PCS využívá modulární konvertorovou architekturu s celkovým výkonem 125 kW. Podporuje automatický provoz a plné řízení nabíjení/vybíjení bateriového systému.
| Položka | Specifikace |
|---|---|
| Režim AC připojení | 3P4W |
| Jmenovitý výkon | 125 kW |
| Jmenovité napětí při připojení k síti | 400 V (−15 % ~ +15 %) |
| Jmenovitý výstupní proud | 180 A |
| Jmenovitá síťová frekvence | 50/60 Hz ± 2,5 Hz |
| Účiník | 0,99 (nastavitelný −1 ~ +1) |
| Rozsah DC napětí | 600 – 1000 V |
| Maximální účinnost | 99 % |
| Stupeň krytí skříně | IP20 |
| Způsob chlazení | Nucené vzduchové chlazení (inteligentní řízení otáček ventilátoru) |
| Komunikační rozhraní | RS485, Ethernet |
| Pracovní teplota prostředí | −30 ℃ ~ +60 ℃ |
| Max. pracovní nadmořská výška | 3000 m (snížení výkonu > 2000 m) |
| Relativní vlhkost | RH ≤ 95 % (bez kondenzace) |
BMS používá dvouúrovňovou architekturu (modul + klastr) a tříúrovňovou softwarovou ochranu. Zajišťuje bezpečný, stabilní provoz a kompletní monitoring bateriového systému.
EMS sbírá stavová/data ze všech zařízení, zpracovává požadavky na nabíjení/vybíjení a vytváří řídicí strategie pro koordinovaný provoz systému.
Kapalinové chlazení zajišťuje účinnou regulaci teploty článků, čímž prodlužuje životnost systému a zvyšuje bezpečnost.
| Položka | Specifikace |
|---|---|
| Chladicí výkon | ~ 5 kW |
| Topný výkon | ~ 2,5 kW |
| Pracovní teplota | −30 ℃ ~ +55 ℃ |
| Napájení | 220 VAC ± 10 % |
| Chladivo | R410A / R134a |
| Elektrický stupeň krytí | IP55 |
| Způsob instalace | Horizontální instalace |
| Komunikace | RS485 |
Skříň obsahuje aerosolové hasicí jednotky, protipožární přepážky a alarmy pro zvýšenou bezpečnost.
| Položka | Specifikace |
|---|---|
| Pracovní teplota | −30 ℃ ~ +70 ℃ |
| Způsob detekce požáru | Hot start / Kombinovaný detektor |
| Způsob hašení | Plně automatický |
| Hasivo | Aerosol (dusičnan draselný, dusičnan strontnatý 50 %–58 %) |
| Doba výtoku | ≤ 14 s |
Tato specifikace slouží pouze jako reference. Konečné parametry systému jsou dány podepsanou technickou dohodou. Tento dokument může být aktualizován bez předchozího upozornění.
