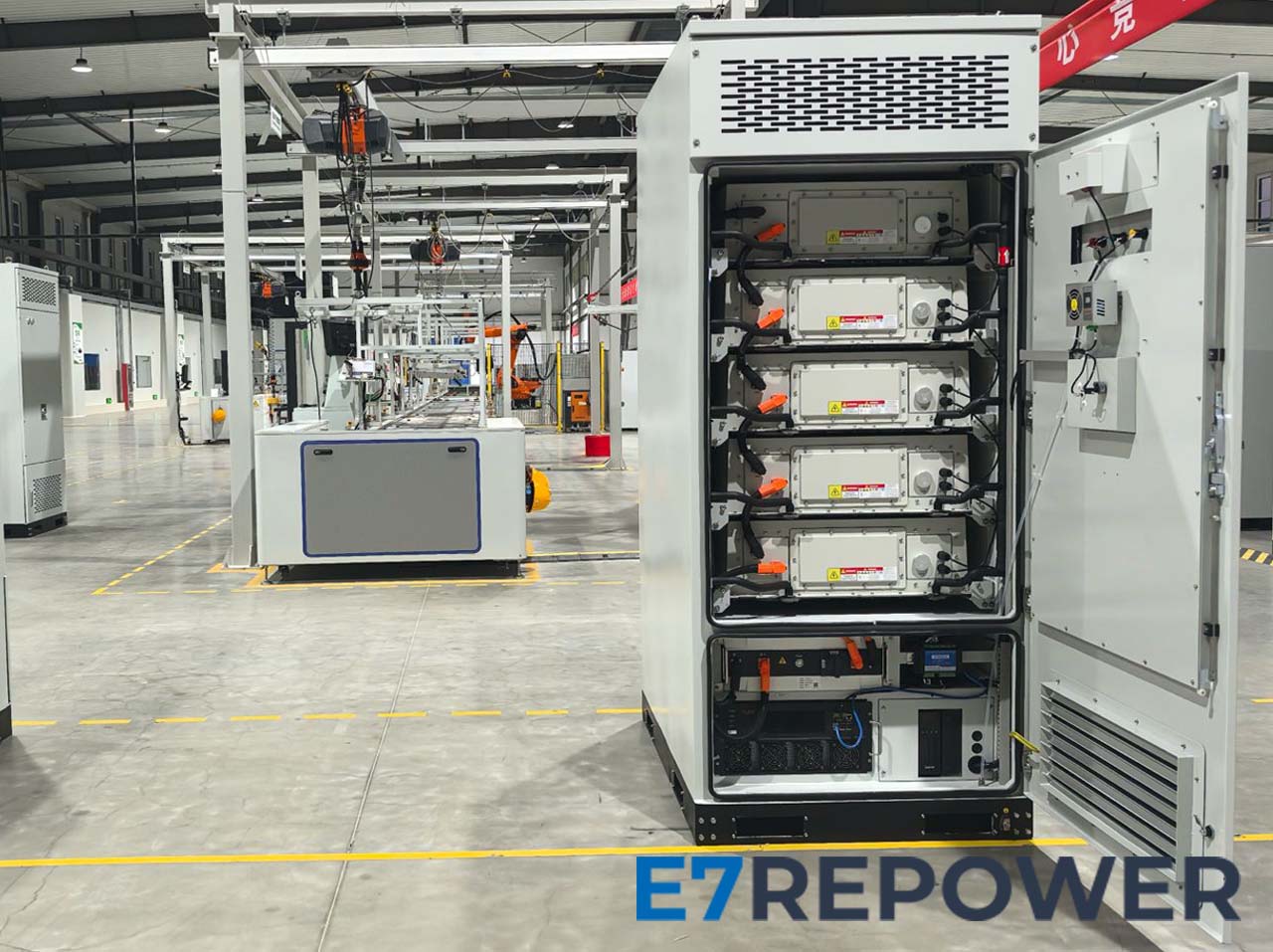

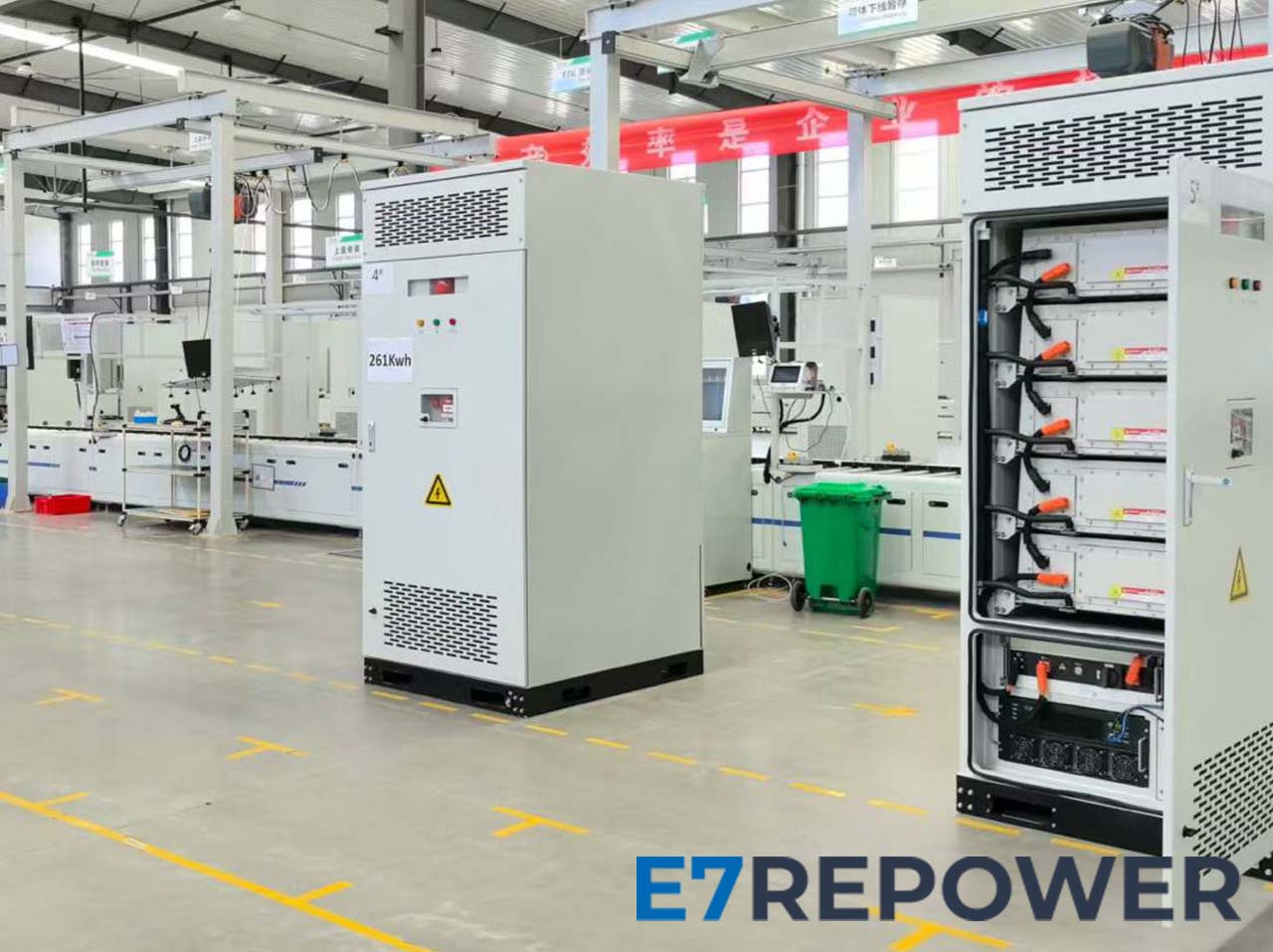

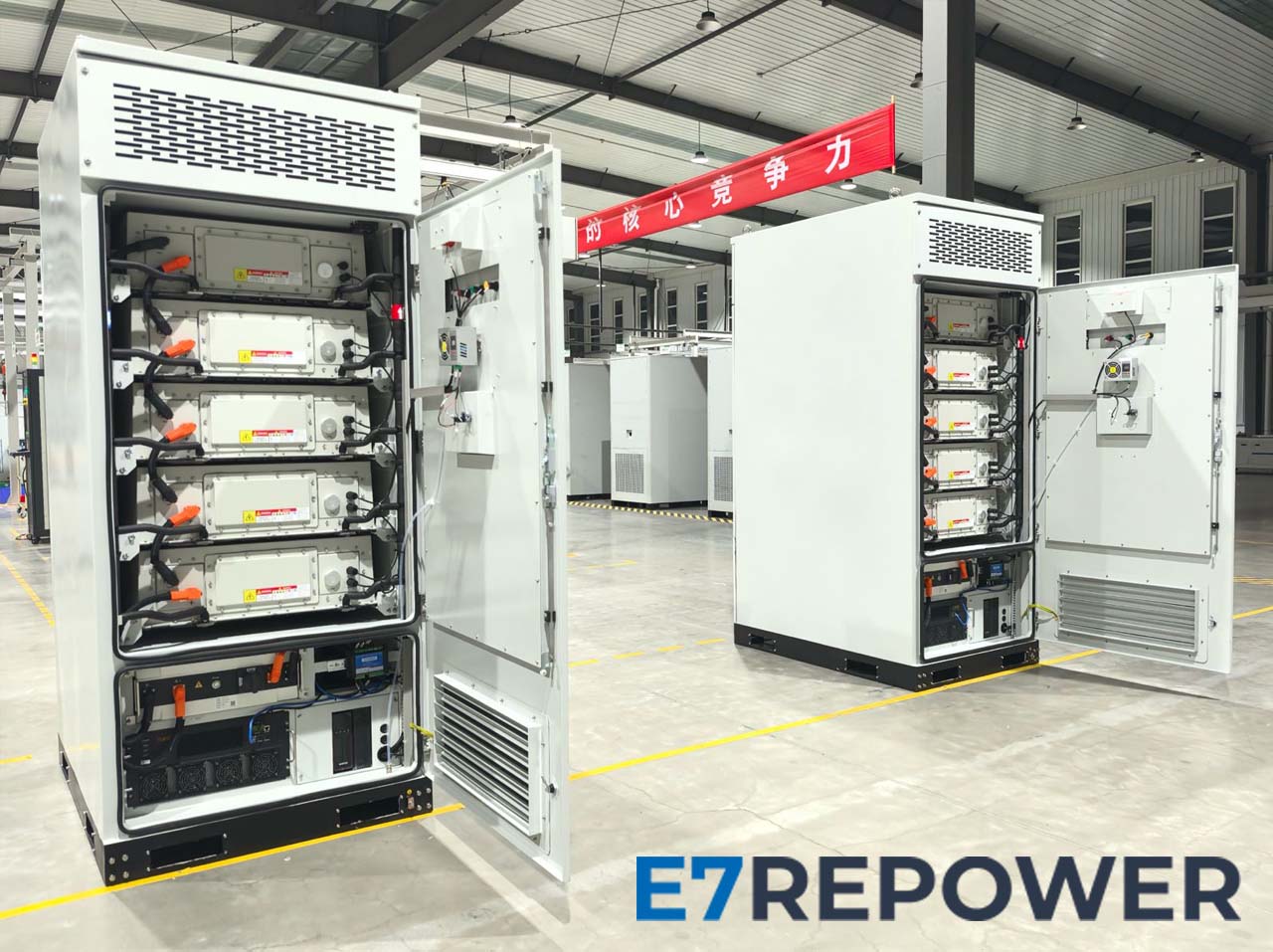

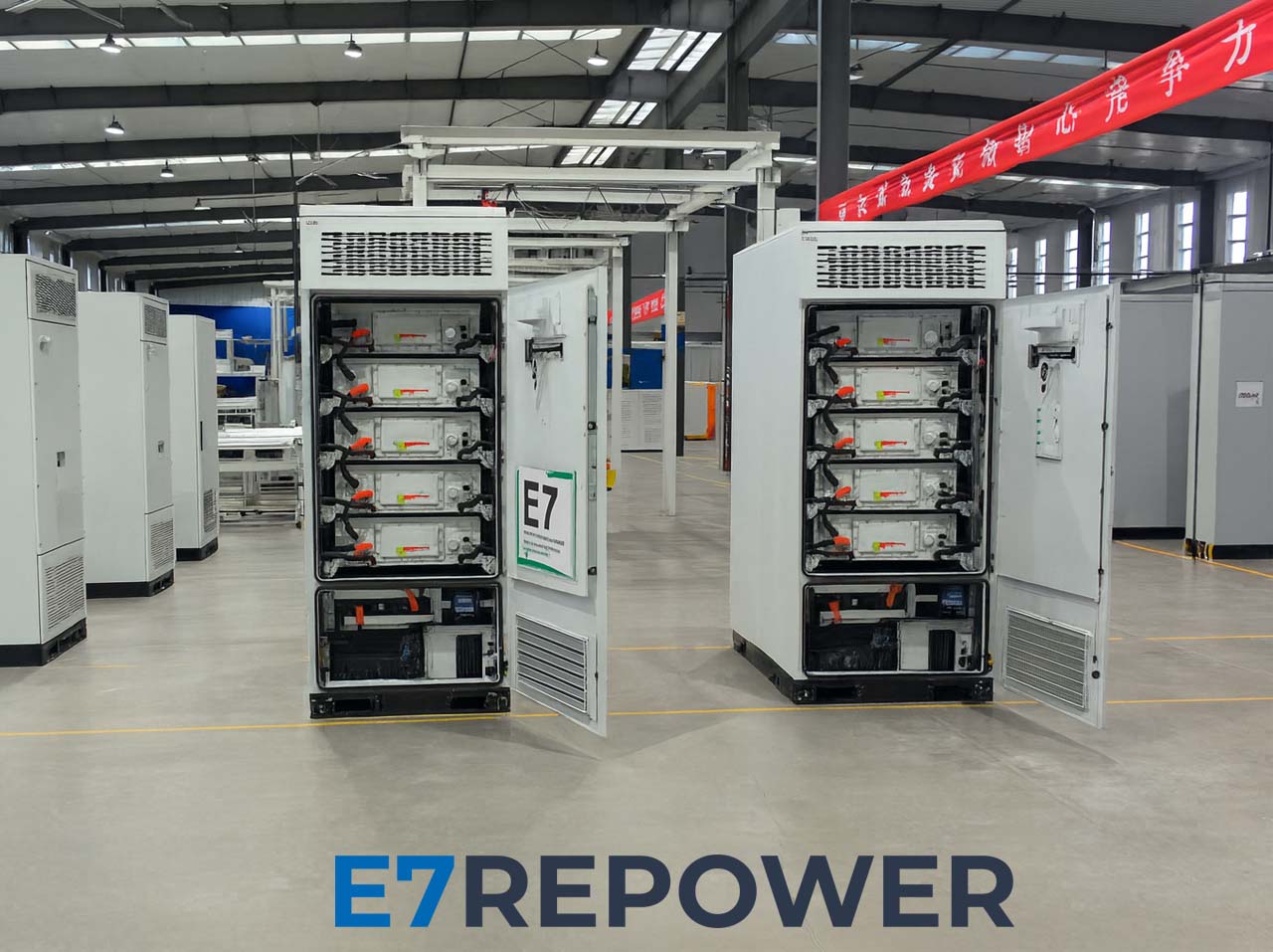

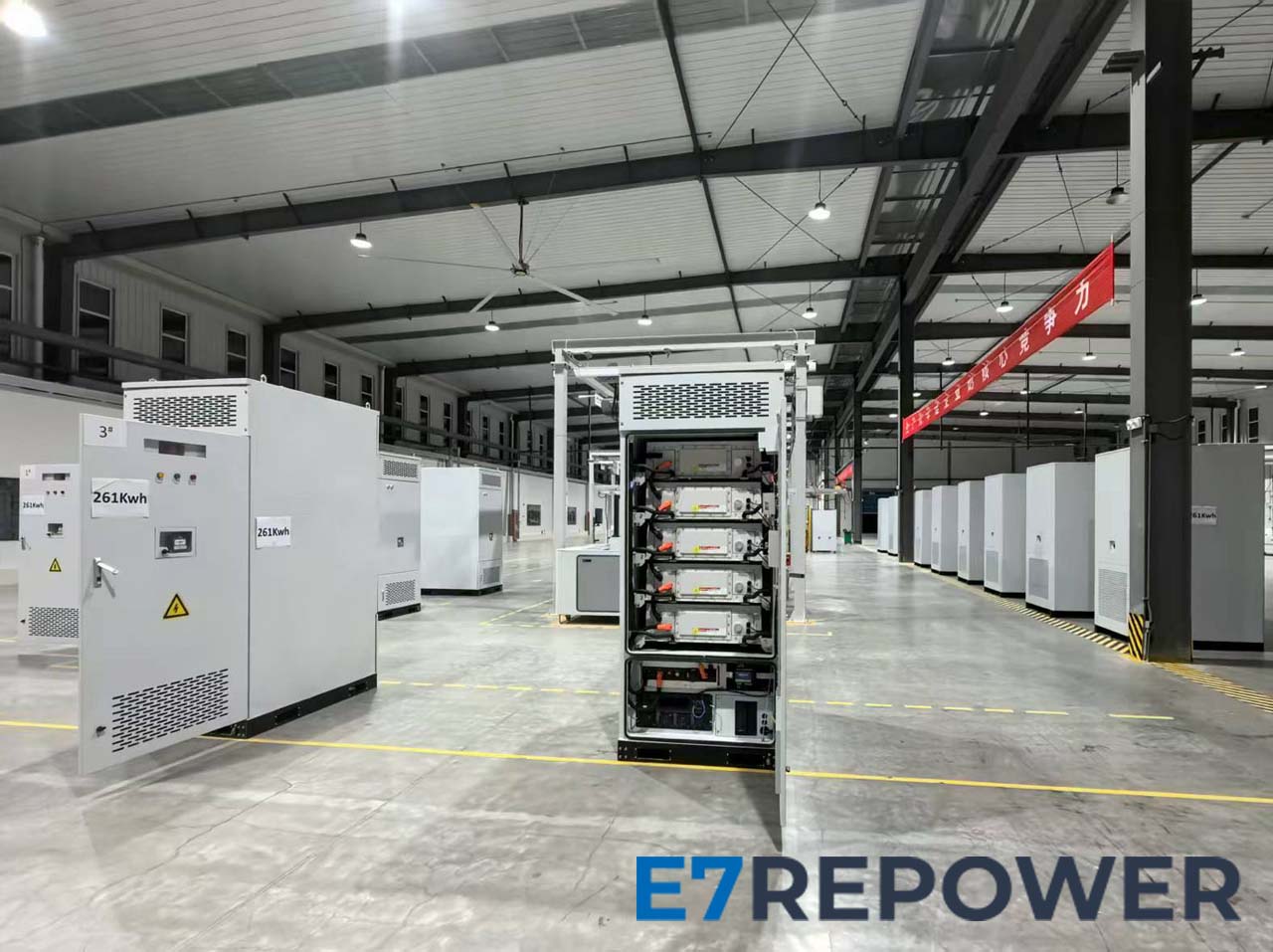

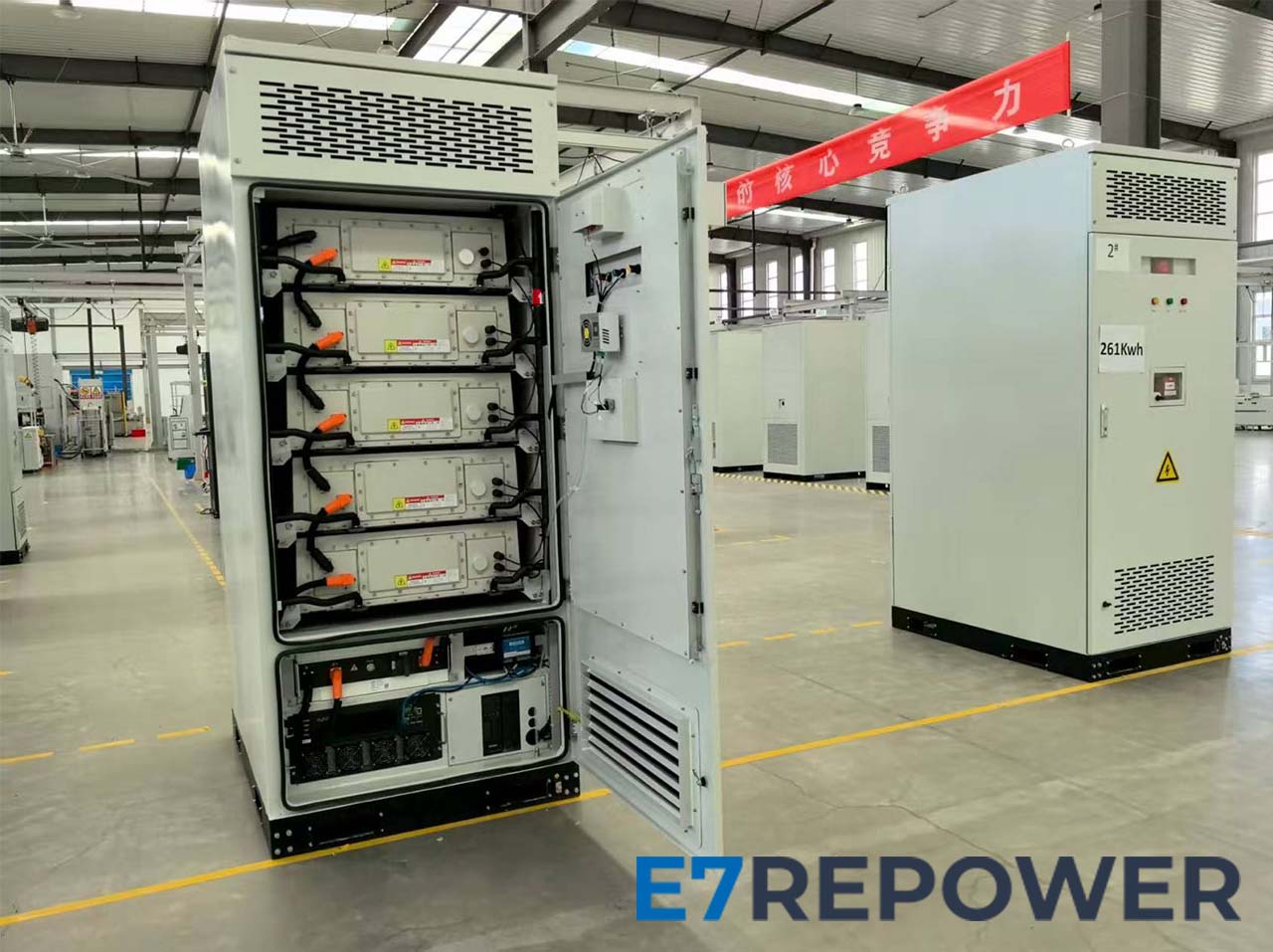

Stocare Industriala de Energie in Baterii 261kWh E7-IC.261

Sistemul de stocare a energiei este configurat la 125 kW/261 kWh și adoptă o schemă de proiectare integrată distribuită. Este utilizat într-o varietate de scenarii de aplicație, precum alimentare de urgență, tăierea vârfurilor de sarcină și umplerea văilor.

Applicated Reference

Wind power Station

PV Power Station

Generator Factory

Island

Large-scale
Industrial User

Specificatii – Racit cu lichid 125 kW / 261 kWh

Element	Specificatie
Parametri DC
Tip baterie	3.2 V / 314 Ah, LFP
Capacitate nominala	261 kWh
Tensiune nominala	DC 832 V
Domeniu tensiune	DC 702 ~ 936 V
Rată incarcare/descarcare	0.5C
Parametri iesire conectata la retea
Putere nominala la iesire	125 kW
Capacitate de suprasarcina	1.1× continuu, 1.2× (1 min)
Tensiune AC nominala	400 V (-15% ~ +15%)
Curent nominal la iesire	180 A
Conectare la retea	3P + N + PE
Frecventa nominala a retelei	50/60 Hz ± 2.5 Hz
Factor de putere	0.99 (reglabil -1 ~ +1)
Parametri iesire off-grid
Putere nominala la iesire	125 kW
Tensiune AC nominala	400 V (±3%)
Frecventa nominala	50/60 Hz
Capacitate sarcina dezechilibrata	100%
Parametri de baza
Dimensiuni (l × A × h)	1000 × 1350 × 2300 mm
Rată incarcare/descarcare	≤ 0.5C
Greutate	2.65 t
Grad de protectie	IP54
Clasa anti-coroziva	C3 (optional C4 sau C5)
Temperatura de operare	-20 ~ 55 ℃ (optional versiune pentru temperaturi foarte joase)
Domeniu umiditate	0 ~ 95% (fara condens)
Metoda de racire	Racire cu lichid
Sistem de stingere incendiu	Aerosol
Altitudine maxima de operare	2000 m
Comunicatie	RS485, Ethernet
Eficienta sistemului	≥ 88%
Tabel 1–3 — Parametrii celulei
Material catod baterie	LiFePO4
Capacitatea celulei	314 Ah
Tensiune nominala	3.2 V
Domeniu tensiune de operare	2.7 ~ 3.6 V
Temperatura de operare (Incarcare)	0 ~ 55 ℃
Temperatura de operare (Descarcare)	-20 ~ 55 ℃
Tabel 1–4 — Parametrii modul baterie
Tip celula	LFP
Rata de incarcare	≤ 0.5C
Rata de descarcare	≤ 0.5C
Configuratie	1P52S
Capacitate nominala	314 Ah
Energie nominala	52.249 kWh
Tensiune nominala	166.4 V
Domeniu tensiune de operare	140.4 ~ 187.2 V
Domeniu max. temperatura de operare	Incarcare: 0 ~ 55 ℃ / Descarcare: -20 ~ 55 ℃
Temperatura optima de lucru	Incarcare: 25 ℃ ±2 / Descarcare: 25 ℃ ±2
Temperatura de transport si stocare	1 luna: -20 ~ 45 ℃ / 6 luni: -20 ~ 25 ℃
Rezistenta de izolatie	≥ 500 MΩ @ 2500 VDC
Incercare rigiditate dielectrica	≤ 1 mA @ 4500 VDC, fara arc/scanteie
Grad protectie IP	IP67
Umiditate relativa ambient	< 90% RH (fara condens)
Metoda de racire	Racire cu lichid
Greutate	340 kg
Dimensiuni (l × A × h)	790 × 1145 × 245 mm

Subsisteme de stocare a energiei & specificatii

Acest document prezinta specificatiile tehnice ale sistemului de stocare a energiei, incluzand PCS, BMS, EMS, termic, protectie la incendiu si reguli de siguranta.

Sistem de Conversie a Puterii (PCS)

PCS adopta un design modular al convertorului cu o putere totala de 125 kW. Suporta operare automata si control complet de incarcare/descarcare al sistemului de baterii.

Parametri PCS

Element	Specificatie
Mod acces AC	3P4W
Putere nominala	125 kW
Tensiune nominala conectata la retea	400 V (-15% ~ +15%)
Curent nominal la iesire	180 A
Frecventa nominala a retelei	50/60 Hz ± 2.5 Hz
Factor de putere	0.99 (reglabil -1 ~ +1)
Domeniu tensiune DC	600 – 1000 V
Eficienta maxima	99%
Clasa de protectie a carcasei	IP20
Mod de racire	Racire fortata cu aer (control inteligent al vitezei ventilatorului)
Interfete de comunicatie	RS485, Ethernet
Temperatura mediului de lucru	-30 ℃ ~ +60 ℃
Altitudine maxima de lucru	3000 m (derating > 2000 m)
Umiditate relativa	RH ≤ 95% (fara condens)

Sistem de Management al Bateriei (BMS)

BMS utilizeaza o arhitectura pe doua niveluri (modul + cluster) si protectie software pe trei niveluri. Asigura functionare sigura, stabila si monitorizare completa a sistemului de baterii.

Sistem de Management al Energiei (EMS)

EMS colecteaza starea/datele din toate echipamentele, gestioneaza cererile de incarcare/descarcare si genereaza strategii de control pentru o operare coordonata a sistemului.

Sistem de Management Termic

Racirea cu lichid asigura control eficient al temperaturii celulelor bateriei, prelungind durata de viata si sporind siguranta sistemului.

Parametri unitate racita cu lichid

Element	Specificatie
Capacitate de racire	~ 5 kW
Capacitate de incalzire	~ 2.5 kW
Temperatura de lucru	-30 ℃ ~ +55 ℃
Alimentare electrica	220 VAC ± 10%
Agent frigorific	R410A / R134a
Clasa electrica de protectie	IP55
Metoda de instalare	Instalare orizontala
Mod de comunicatie	RS485

Sistem de Stingere a Incendiilor

Cabinetul include stingatoare pe baza de aerosol, compartimentari anti-incendiu si alarme pentru siguranta sporita.

Parametri de protectie la incendiu

Element	Specificatie
Temperatura de lucru	-30 ℃ ~ +70 ℃
Mod de detectie incendiu	Pornire termica / Detector compozit
Mod de stingere	Complet automat
Agent de stingere	Aerosol (Nitrat de potasiu, Nitrat de stronțiu 50%–58%)
Timp de descarcare	≤ 14 s

Masuri de siguranta

Operarea exclusiv de personal instruit si calificat.
Deconectați intrerupatorul de inalta tensiune in timpul instalarii.
Verificati toate materialele inainte de instalare; nu utilizati piese deteriorate.
Folosiți manusi izolante si unelte izolate.
Nu atingeti simultan bornele pozitiva si negativa.
Persoanele neautorizate nu au voie sa demonteze module sau sa atinga plăcile electronice.
Fara modificari fara aprobarea producatorului.

Ghid de utilizare in siguranta

Asigurati un mediu de functionare sigur pentru sistemul de baterii.
Nu depasiti puterea nominala; tineti departe de foc, caldura si apa.
Daca este detectata scurgere sau miros, opriti imediat utilizarea si anuntati personalul.
Efectuati incarcare/descarcare completa la fiecare 6 luni la 0.5C si inregistrati rezultatele.
Dupa stocare de lunga durata, efectuati verificari de siguranta inainte de reutilizare.

Declaratie de responsabilitate

Aceasta specificatie are rol informativ. Parametrii finali ai sistemului vor fi conform acordului tehnic semnat. Actualizarile pot fi efectuate fara notificare prealabila.

Caracteristici cheie

Nivel ridicat de siguranta

Celule LFP sigure, cu stabilitate termica si chimica ridicata.
Clasa de protectie IP54 adecvata pentru instalare in exterior.
Clasa anti-coroziva C4 pentru fiabilitate pe termen lung (pana la 20 ani).
Design de protectie la incendiu bazat pe precautii, cu sisteme independente de stingere.

Durabilitate

Sistem all-in-one de racire cu lichid, cu eficienta ridicata, pentru management termic optim.
Diferenta interna de temperatura in container mentinuta sub 5 °C.

Grad inalt de integrare

Arhitectura modulara a sistemului la 1500 V pentru configurare flexibila.
Sistem electric izolat de compartimentul bateriei pentru mentenanta facila si siguranta sporita.
Design modular, foarte integrat, care reduce utilizarea terenului cu pana la 35%.
Module prefabricate care reduc semnificativ costurile de instalare si timpul de punere in functiune.
