E7-ST.3000 / E7-ST.6000 / E7-ST.9000 — Statie de transformare inteligenta

Statii de transformare inteligente all-in-one E7-ST.3000 / 6000 / 9000 in container de 20 ft. Direct din fabrica din China, cu livrare rapida in Europa si in intreaga lume.

Applicated Reference

Wind power Station

PV Power Station

Generator Factory

Island

Large-scale
Industrial User

Statii de transformare inteligente all-in-one, containerizate care integreaza panou JT, transformator, RMU si echipamente auxiliare. Convertesc CC JT in CA MT pentru injectie in retea — ideale pentru centrale fotovoltaice utilitare si statii de energie regenerabila.

Specificatii tehnice — Modele

Daca nu se specifica altfel, parametrii se aplica tuturor modelelor. Valorile comparative sunt listate per model mai jos.

Intrare

Element	E7-ST.3000	E7-ST.6000	E7-ST.9000
Invertoare disponibile	E7-ST300KTL, E7-ST330KTL, E7-ST360KTL
Intrari JT max.	10	20	28
Putere CA	3630 kVA @30°C / 3300 kVA @40°C / 3000 kVA @50°C	7260 kVA @30°C / 6600 kVA @40°C / 6000 kVA @50°C	10164 kVA @30°C / 9240 kVA @40°C / 8400 kVA @50°C
Tensiune nominala de intrare	800 V
Intrerupatoare JT — MCCB	MCCB (400A / 800Vac / 3P, 10 buc.)	MCCB (400A / 800Vac / 3P, 20 buc.)	MCCB (400A / 800Vac / 3P, 28 buc.)
Intrerupatoare JT — ACB	ACB (3200A / 800Vac / 3P, 1 buc.)	ACB (3200A / 800Vac / 3P, 2 buc.)	ACB (4000A / 800Vac / 3P, 2 buc.)

Iesire

Element	E7-ST.3000	E7-ST.6000	E7-ST.9000
Tensiune nominala de iesire	10–34.5 kV	20–34.5 kV	20–34.5 kV
Frecventa nominala	50 / 60 Hz
Tip transformator	Imersat in ulei, etans complet, Dy11	Imersat in ulei, etans complet, Dy11y11
Eficienta transformatorului	>99% (standard); Tier-1 / Tier-2 optional
Tip RMU	Izolat in gaz SF6
Transformator auxiliar	Tip uscat, 5 kVA, 800/400 V, Dyn11, Clasa H
UPS	1 kVA, autonomie 30 minute

Protectie

Element	Specificatie
Monitorizare si protectie transformator	Nivel ulei, temperatura, presiune
Curent nominal de rupere la scurtcircuit	20 kA / 3 s
Protectie relee MT	50 / 51, 50N / 51N
Protectie la supratensiune JT	Tip I+II
Grad de protectie	IP54 (incaperi JT/MT); IP68 (corp transformator)
Clasa anticoroziva	C4 / C5 (optional)

General

Element	E7-ST.3000	E7-ST.6000	E7-ST.9000
Dimensiuni container	6058 × 2896 × 2438 mm (container 20 ft)
Greutate	<18 t	<24 t	<28 t
Temperatura de operare	−25°C ~ +60°C
Umiditate relativa	0–95%
Altitudine maxima de operare	1000 m (standard) / optional pentru >1000 m
Dispozitiv de control	CEM9000 sau echivalent
Interfata de comunicare	RS485 / Ethernet
Protocol	Modbus-RTU / Modbus-TCP / IEC104
Culoare	RAL7035 (gri deschis)
Conformitate	IEC60076, IEC62271-200/202, IEC61439, EN50588-1

Parametrii tehnici sunt orientativi; configuratia livrata poate varia.

Prezentarea produsului

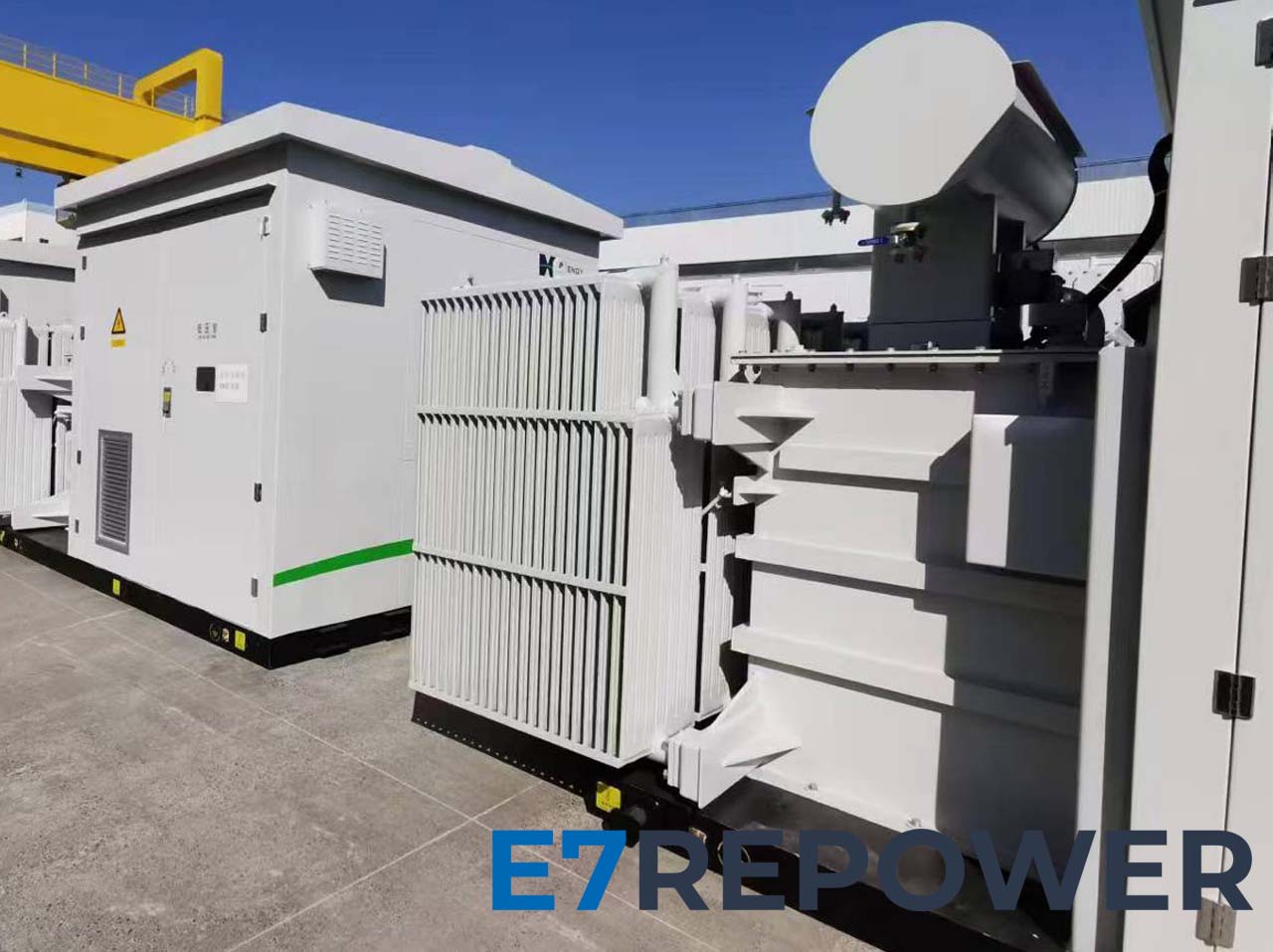

Produsul integreaza panoul JT, transformatorul, RMU si echipamentele auxiliare intr-un container de 20 de picioare. Converteste energia CC de joasa tensiune in CA de medie tensiune pentru injectie in retea, oferind o solutie all-in-one pentru centralele fotovoltaice.

Avantaje

Integrat si Economic: Prefabricat si pretestat; instalare simpla la fata locului fara cablaj intern; design standard de container pentru transport facil; capacitatea mare reduce numarul de echipamente MT si CAPEX-ul centralei.
Eficient si Inteligent: Consum redus de energie; eficienta PEI Tier-1/2; monitorizare in timp real si control de la distanta pentru panoul JT si RMU.
Stabil si Fiabil: IP54 (incaperi) / IP68 (corp transformator); protectie anticoroziva C4/C5 pentru medii dure.
Suport pentru retea: Conform standardelor IEC; MT pana la 35 kV.

Parametrii tehnici sunt exclusiv orientativi; specificatiile produselor livrate prevaleasc.

Caracteristici cheie

Integrat si Rentabil

Prefabricat si pretestat; instalare usoara la fata locului, fara cablaj intern.
Design containerizat standard pentru transport facil.
Capacitate ridicata care reduce numarul de dispozitive MT, economisind investitia totala a centralei.

Eficient si Inteligent

Consum redus de energie; eficienta PEI Tier 1/2.
Panou JT, transformator si RMU monitorizate in timp real; panoul si RMU controlate de la distanta.

Stabil si Fiabil

IP54 pentru incaperile JT si MT; IP68 pentru corpul transformatorului.
Protectie anticoroziva C4/C5, potrivita pentru medii dure.
