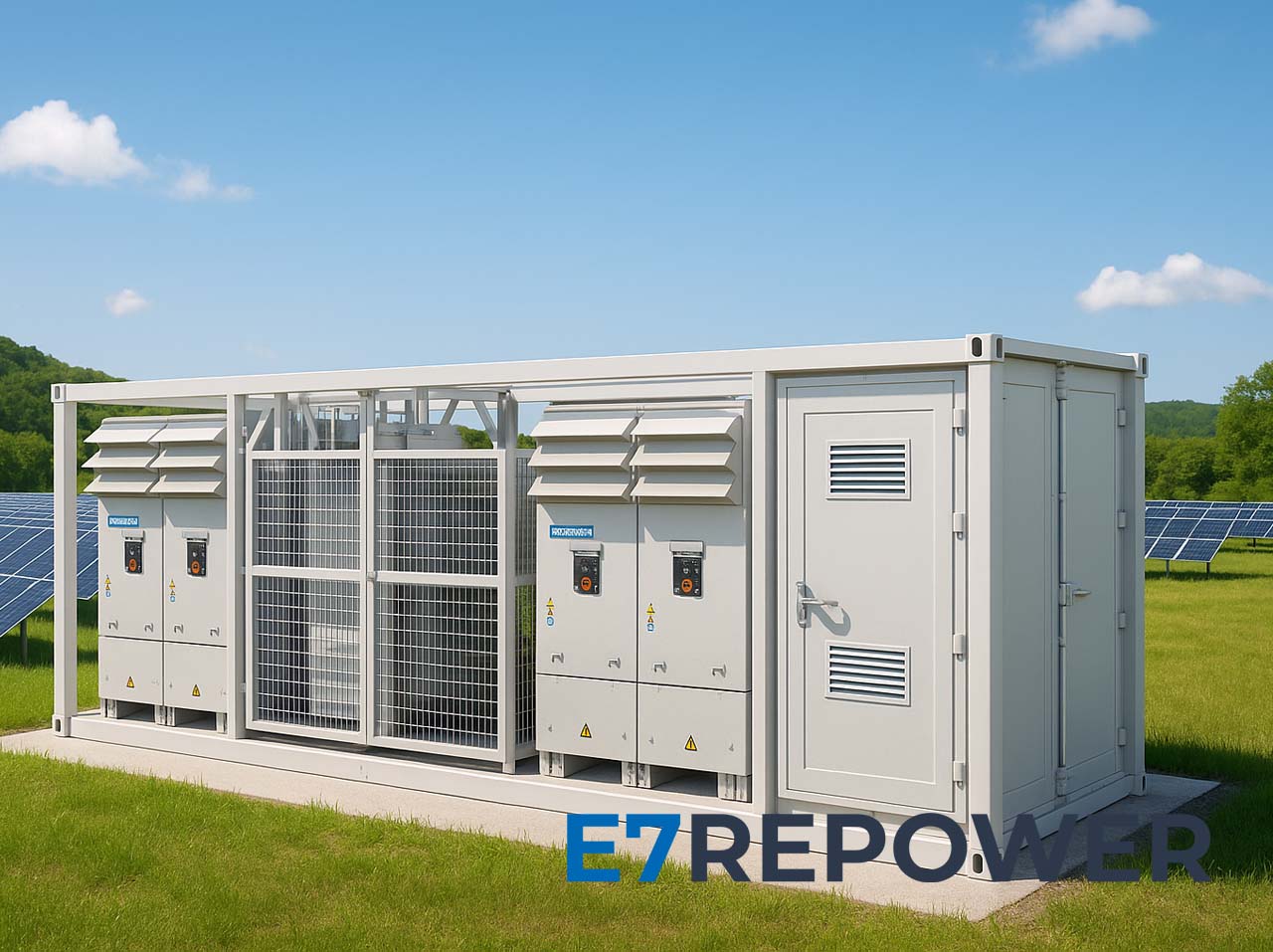

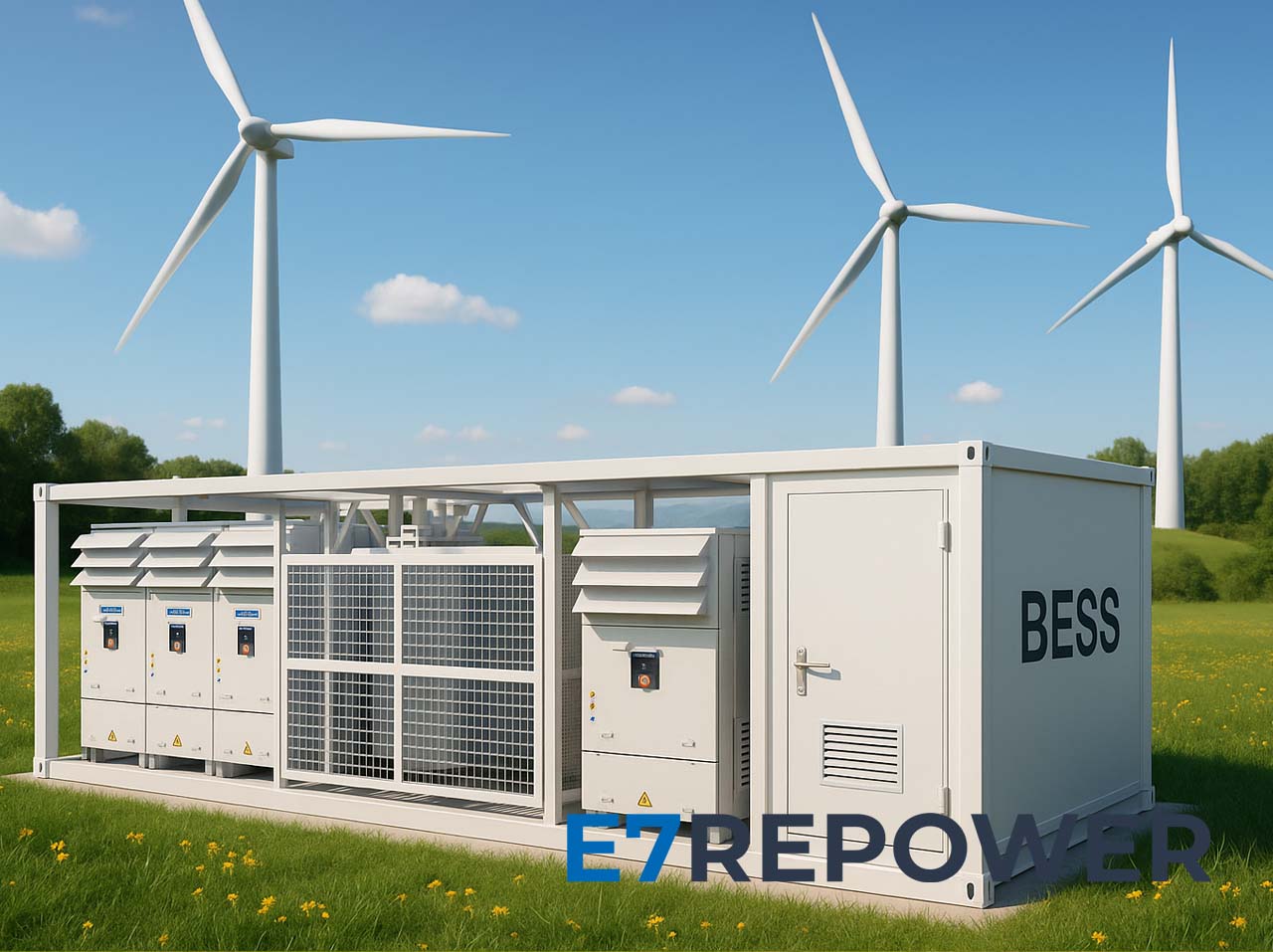

Estación centralizada llave en mano de 10 MW con transformador integrado

Get a Quote
10 MW Centralized Turnkey Station With Transformer Integrated

Applicated Reference

Wind power Station​

PV Power Station

Generator Factory

Island

Large-scale
Industrial User

Modelo: IPS920-07P-10000-U-EU — Parámetros

Parámetros — Modelo IPS920-07P-10000-U-EU
Lado DC
Voltaje DC Máximo 1500 V
Rango de Voltaje DC 1000 V a 1500 V
Corriente DC Máxima 1403 A × 8
Número de Canales de Entrada DC 8
Lado AC (Conexión a la Red)
Potencia Nominal 10000 kVA @ 45℃
Potencia Máxima de Salida 11000 kVA @ 35℃
Voltaje Nominal de la Red 20 kV a 35 kV
Frecuencia Nominal de la Red 50 Hz / 60 Hz *
Distorsión Armónica Total (THD) < 3% (a potencia nominal)
Rango de Potencia Reactiva −1.05 (adelantada) a +1.05 (atrasada)
Factor de Potencia −1 (adelantada) a +1 (atrasada)
Tipo de Conexión AC Trifásica, tres hilos
Lado AC (Fuera de Red)
Frecuencia Nominal de Salida 50 Hz / 60 Hz *
Fluctuación de Voltaje < 1% UN (carga lineal equilibrada)
Distorsión Armónica Total del Voltaje < 3% (carga lineal)
Desbalance de Voltaje Desbalance de salida del PCS: < 2% o ≤ 4% (corto plazo)
Sistema
Método de Enfriamiento Enfriamiento por aire natural (transformador) / aire-agua (PCS)
Temperatura Ambiente −40°C a +60°C (reducción de potencia sobre +45°C)
Humedad Relativa 0% a 100% (sin condensación)
Método de Conexión de Cables Entrada inferior y salida inferior
Dimensiones (L × W × H) 12192 mm × 2438 mm × 2896 mm (transformador con enfriamiento por aceite)
Peso < 40,000 kg
Altitud Máxima de Operación 3000 m (reducción de potencia sobre 2000 m)
Grado de Protección IP54 (sistema completo) / IP65 (PCS)
Comunicación
Interfaz de Comunicación Ethernet, RS485, CAN y DI/DO
Protocolos de Comunicación Estándar: Modbus-RTU / CAN2.0B
Opcional: Modbus-TCP, IEC61850 y EtherCAT

* Personalizable a solicitud.

Características Clave

Inteligente y Eficiente

  • Topología PCS de tres niveles; eficiencia máxima de conversión de 99%.
  • Comunicación de alta velocidad para operación en paralelo de PCS, reduciendo efectivamente la corriente circulante.
  • Adecuado para diversos entornos de red con alta conectividad a redes eléctricas complejas.

Seguro y Fiable

  • Topología PCS de tres niveles; máxima eficiencia de conversión 99%.
  • Comunicación rápida para operación paralela de PCS, reduciendo la corriente circulante.
  • Compatible con entornos de red complejos y condiciones exigentes de operación industrial.

Rentable

  • Integrado en un contenedor estándar de 40 pies, facilitando transporte eficiente.
  • Reducción de componentes redundantes internos; bajo nivel de ruido.
